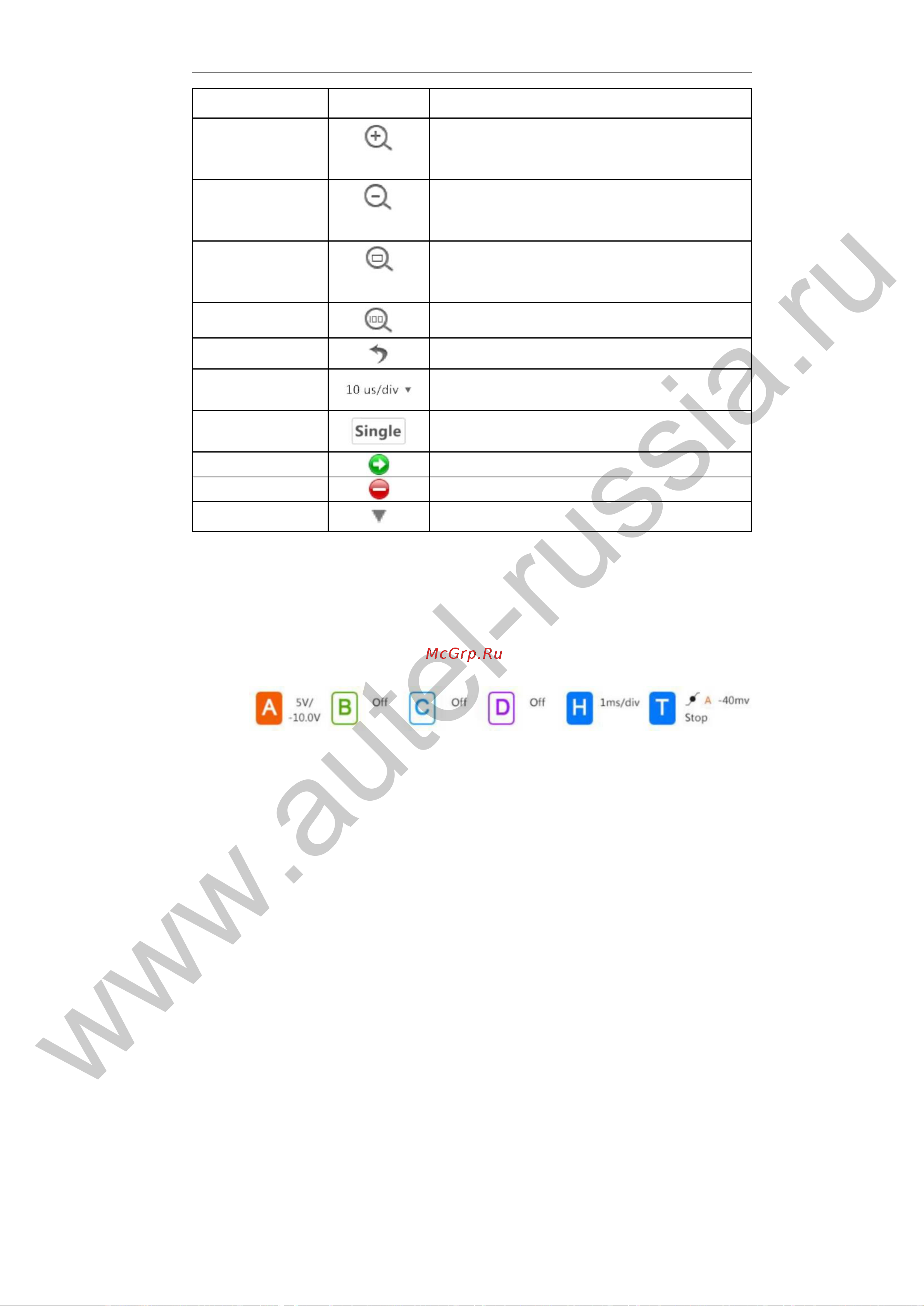

Использование программного обеспечения Структура экрана и управление

Название


кнопки

Описание

Увеличение

масштаба

Щелкните по графику, чтобы увеличить масштаб

интересующей точки. Масштаб всех каналов данных

увеличивается одновременно.

Уменьшение

масштаба

Щелкните по графику, чтобы уменьшить масштаб

интересующей точки. Масштаб всех каналов данных

уменьшается одновременно.

Масштабирование

области

Щелкните и перетащите курсор вокруг интересующей

области на графике, чтобы увеличить ее масштаб

одновременно для всех каналов данных.

Полный обзор

Масштаб графика уменьшается таким образом, что

был виден весь график.

Отмена

масштабирования

Восстанавливает вид, предшествующий

масштабированию.

Временная

развертка

Позволяет настроить временную развертку

необходимым образом.

Одиночный триггер

Щелчок по этой кнопке позволяет активировать

режим одиночного триггера для выбранного канала.

Пуск

Запускает измерение с помощью осциллографа.

Стоп

Останавливает измерение с помощью осциллографа.

Стрелка списка

После нажатия этой кнопки открывается

раскрывающееся меню.

4.1.2 Отображение значений параметров

Панель настроек отображает текущие значения параметров каналов, заданные с

помощью панелей управления.

Параметры четырёх каналов отображаются раздельно с использованием различных

цветов. Настройка временной развертки указана в области H, а настройка триггера –

в области T.

Рисунок 4-6 Панель настроек
