Раздел 2 Общие сведения

MaxiScope™ MP408 является 4-канальным автомобильным осциллографом,

который может управляться компьютером. Возможность подключения

осциллографа к компьютеру или диагностическому сканеру MaxiSys позволяет

получить мощную диагностическую систему, демонстрирующую фактическое

состояние электронных схем автомобиля. Такая система может использоваться

для измерений и диагностики почти всех электрических и электронных

компонентов и схем любых современных автомобилей.

MaxiScope MP408 получает электропитание через USB-разъём напрямую от

подключенного компьютера, поэтому можно обойтись без аккумуляторных

батарей и кабелей электропитания, что повышает универсальность и удобство

диагностической системы.

Данное руководство содержит описание конструкции и функционирования

осциллографа, а также предоставляет сведения о принципах получения

результатов диагностики.

2.1 Осциллограф модели MP408

2.1.1 Функциональное описание

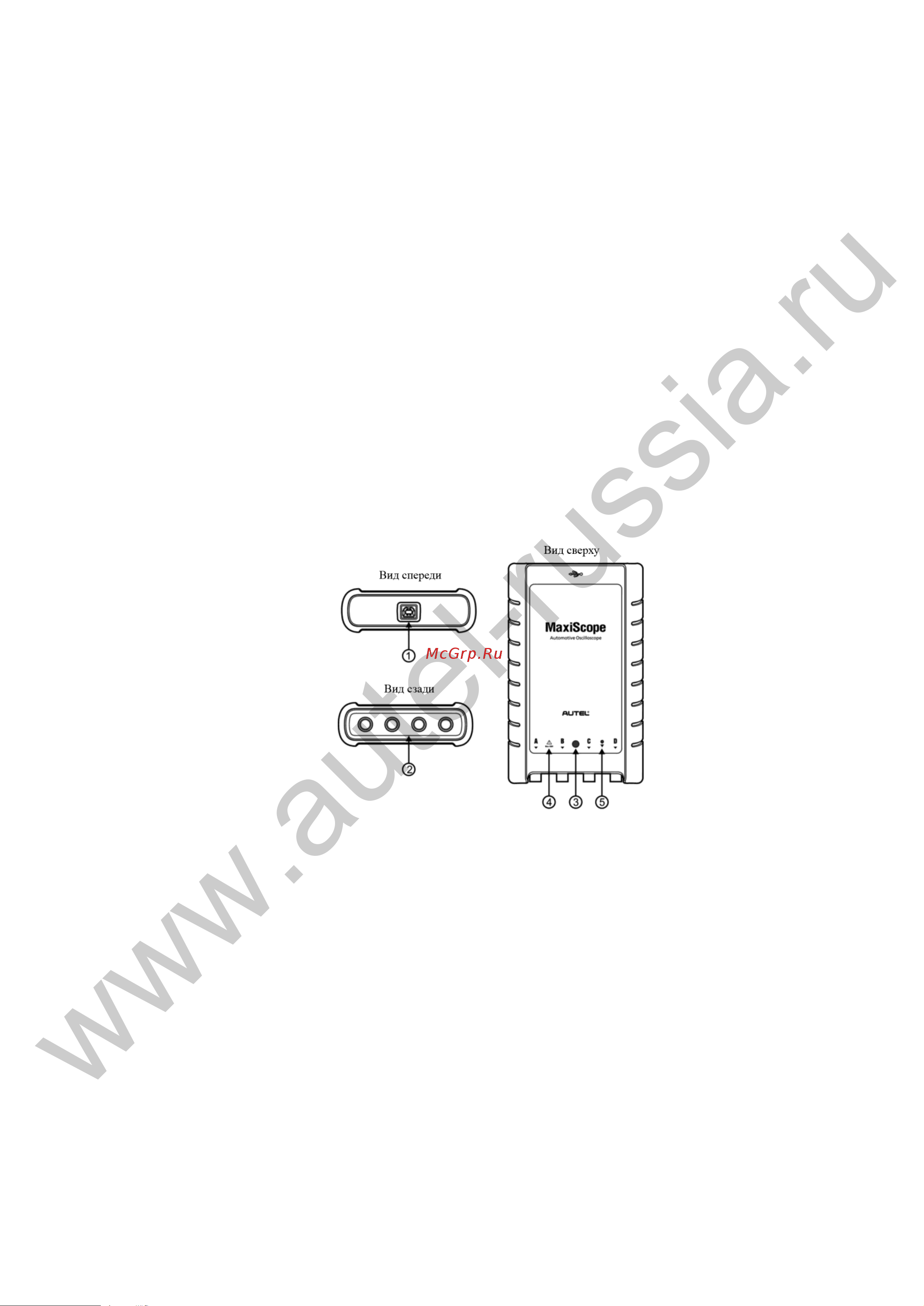

Рисунок 2-1 Вид осциллографа спереди, сзади и сверху

1. USB-разъём.

2. Входные каналы: A, B, C и D.

3. Светодиодный индикатор состояния - светится, когда электропитание

включено, мигает во время обмена данными и мерцает при возникновении

ошибки.
