Использование программного обеспечения Структура экрана и управление

Значки регулировки

Путем перемещения двух экранных значков регулировки пользователи могут

отрегулировать положение оси Y и триггерный уровень.

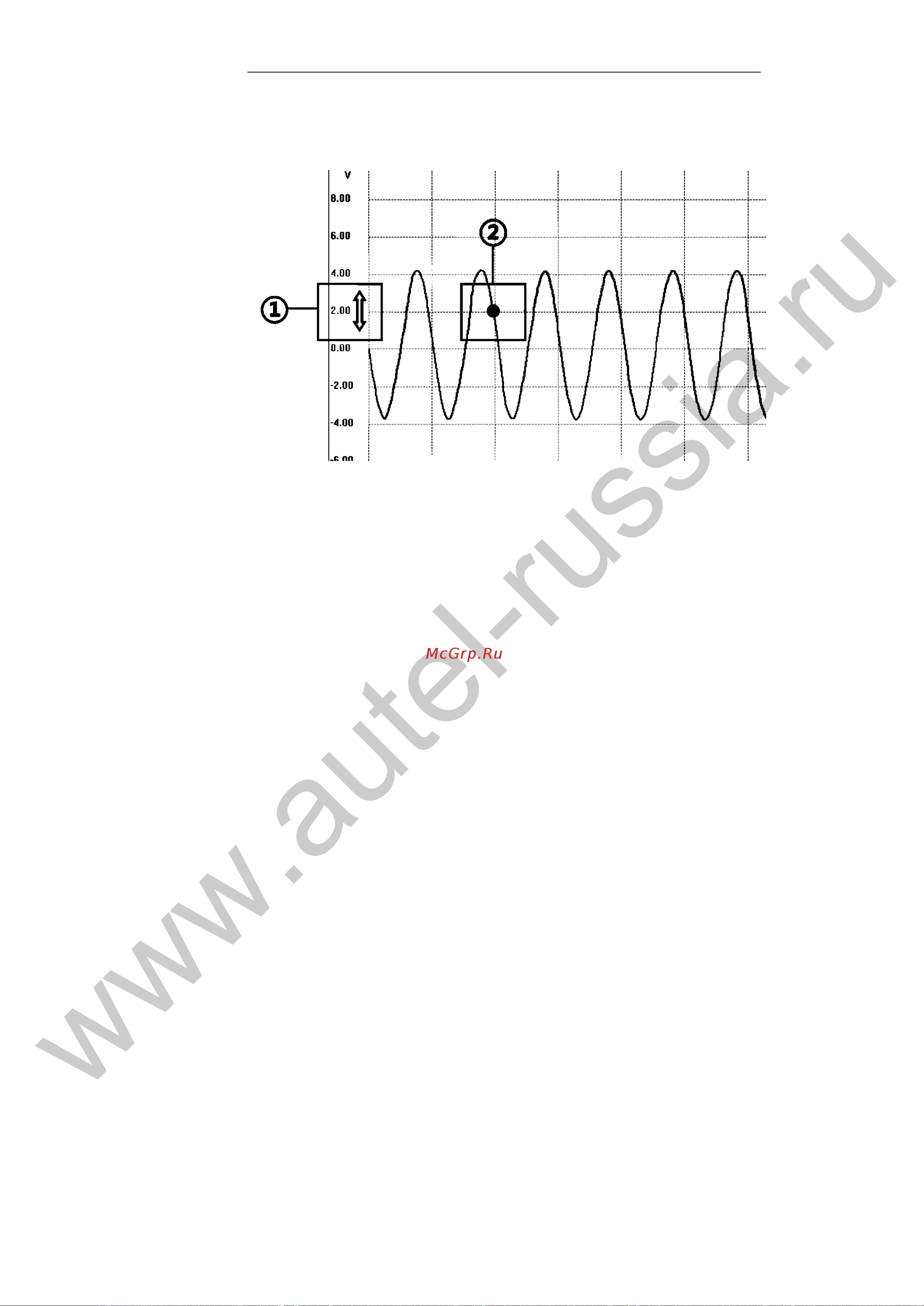

Рисунок 4-9 Значки регулировки

1. Двунаправленная стрелка – перемещение курсора мыши в сторону

программного экрана осциллографа и наведение курсора на единицы измерения

напряжения превращает курсор мыши в этот значок. Для регулировки оси Y

переместите двунаправленную стрелку вверх и вниз.

2. Метка триггерного уровня – щелчок в определенной точке координатной сетки

(в тех случаях, когда включен режим активации) позволяет отобразить метку

триггера. Отрегулируйте триггерный уровень путем перетаскивания метки

триггера в необходимое положение.

Поле значений контрольной точки

Мгновенные значения напряжения и времени можно измерить щелчком курсора мыши

в необходимой точке программного экрана осциллографа. После этого отображается

небольшое поле, содержащее значения напряжения и времени в контрольной точке.
