Использование программного обеспечения Структура экрана и управление

• Режим Repeat [Повтор] – позволяет осциллографу MaxiScope регистрировать

сигналы для каждого предварительно заданного запускающего события.

• Режим Auto [Автоматически] – позволяет осциллографу MaxiScope автоматически

настраивать шкалу напряжений и временную развертку, используя стандартный

уровень синхронизации 0 мВ.

Щелкните меню Mode [Режим], чтобы выбрать необходимый режим активации.

Чтобы выбрать нарастающий или спадающий фронт сигнала, нажмите кнопку с

изображением нарастающего или спадающего фронта сигнала. После этого

осциллограф начнёт отображать сигнал в момент нарастания или спада напряжения.

Триггер можно назначить определенному каналу осциллографа щелчком по стрелке

списка в поле Cha. [Канал].

Настройте уровень срабатывания, используя нижнее правое поле Cha. [Канал].

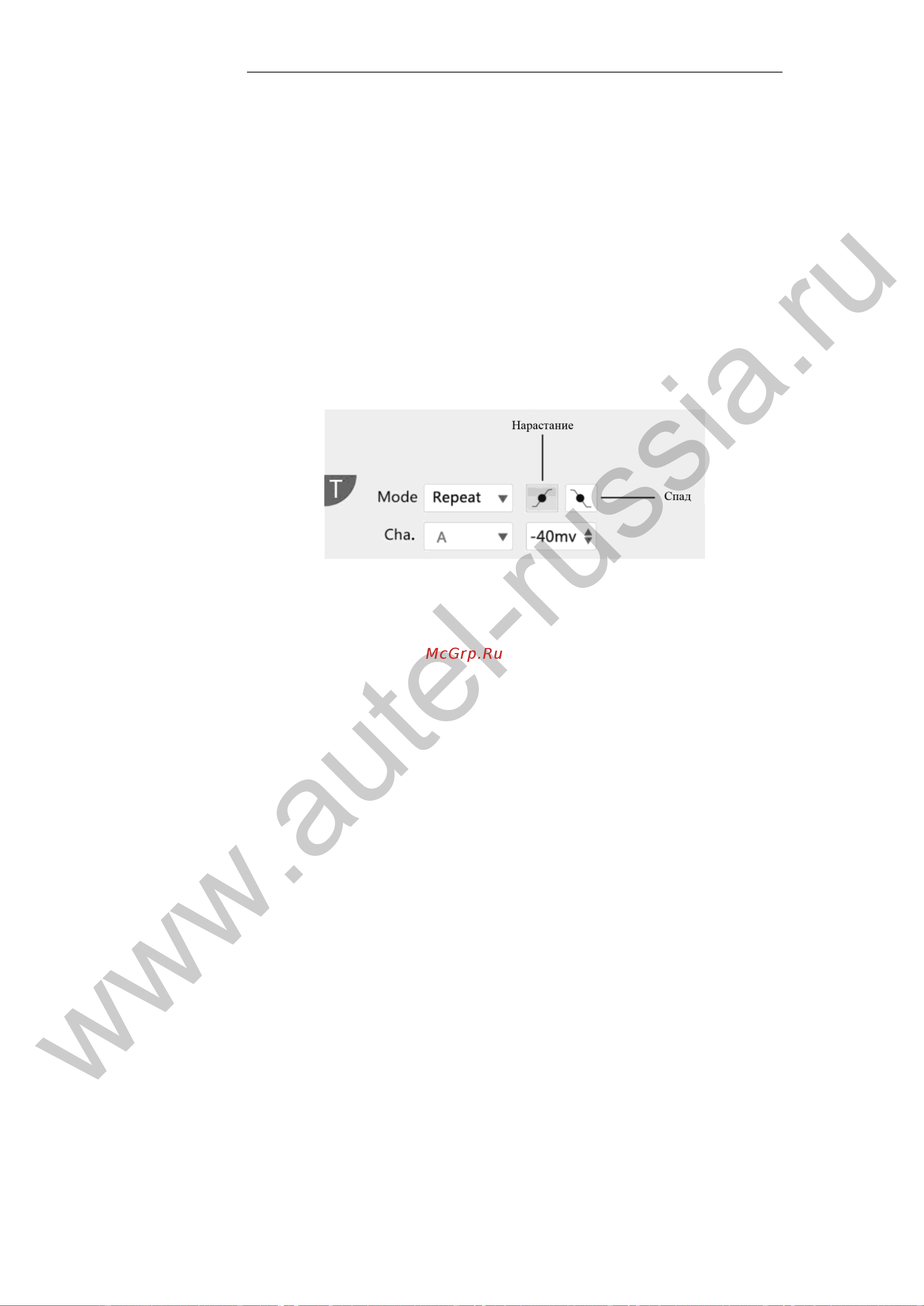

Рисунок 4-13 Панель управления триггером
