Использование программного обеспечения Структура экрана и управление

• Отображение каналов

Активный канал будет выделяться цветовой заливкой соответствующей

кнопки канала.

• Отображение временной развертки

Выбранная временная развертка отображается в области H. Масштаб

временной развертки можно отрегулировать с помощью кнопок панели

инструментов.

• Отображение параметров триггера

Выбранные параметры триггера отображаются в области T.

4.1.3. Координатная сетка

Две функции контроля (напряжение на деление и время на деление) позволяют

пользователям настроить параметры осциллографа в соответствии с

особенностями конкретного режима измерения.

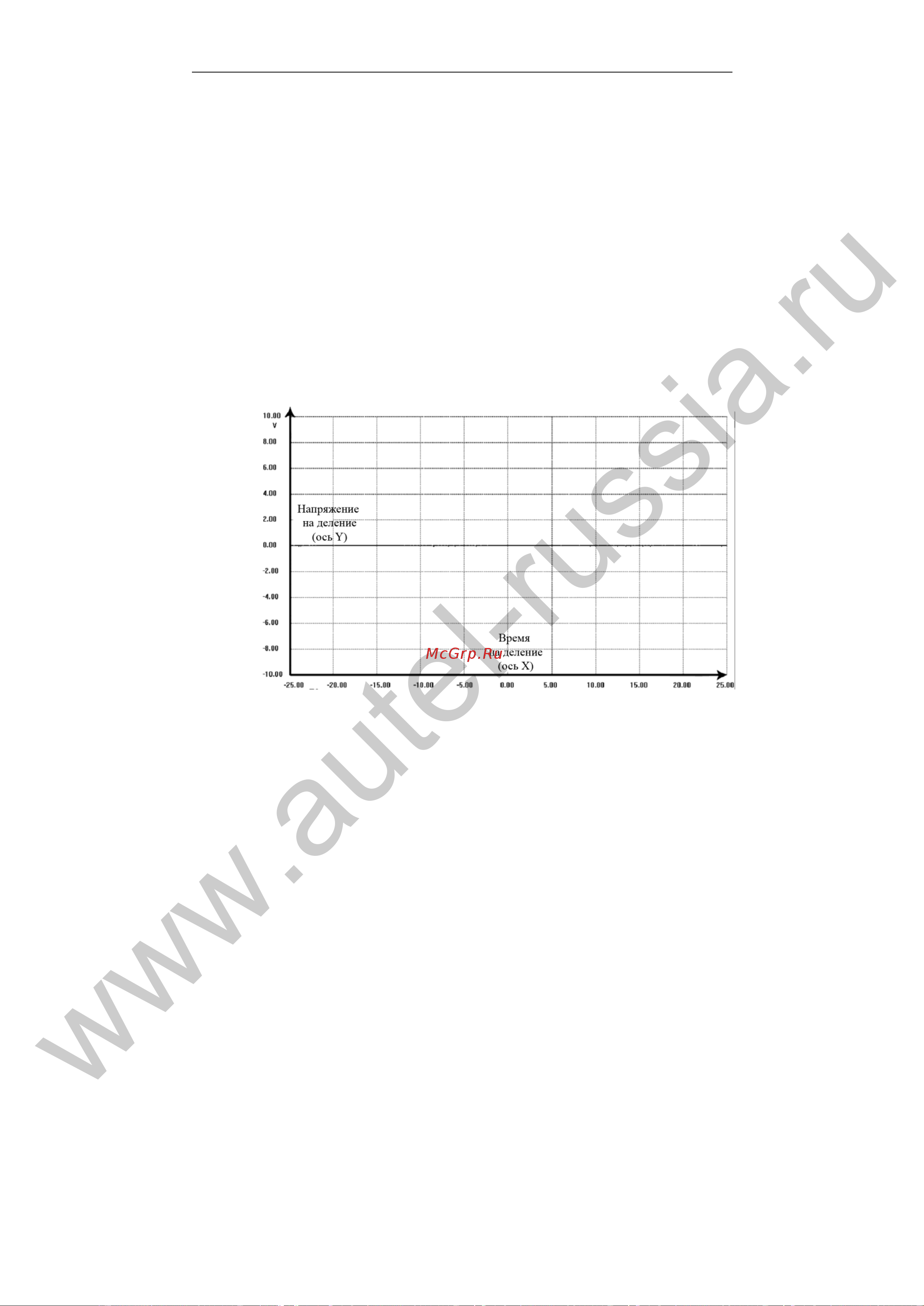

Рисунок 4-7 Пример координатной сетки

• Напряжение на деление – отображается сбоку экрана и соответствует

оси Y.

• Время на деление – отображается вдоль нижнего края экрана и

соответствует оси X.
