Глоссарий

Временная развертка

Временная развертка определяет интервал времени, который используется для

отображения сигналов на программном экране осциллографа.

Диапазон напряжений

Диапазон напряжений соответствует разности между максимальным и минимальным

напряжением, которое может точно измеряться осциллографом.

Сигнал синусоидальной формы

Данный термин описывает характеристики формы сигналов, которые обычно встречаются в

электрических цепях с большой индуктивностью и ёмкостью. Такие сигналы часто

называются переменными сигналами. Амплитуда сигнала меняет свою полярность или

может нарастать и спадать, создавая регулярную синусоидальную форму.

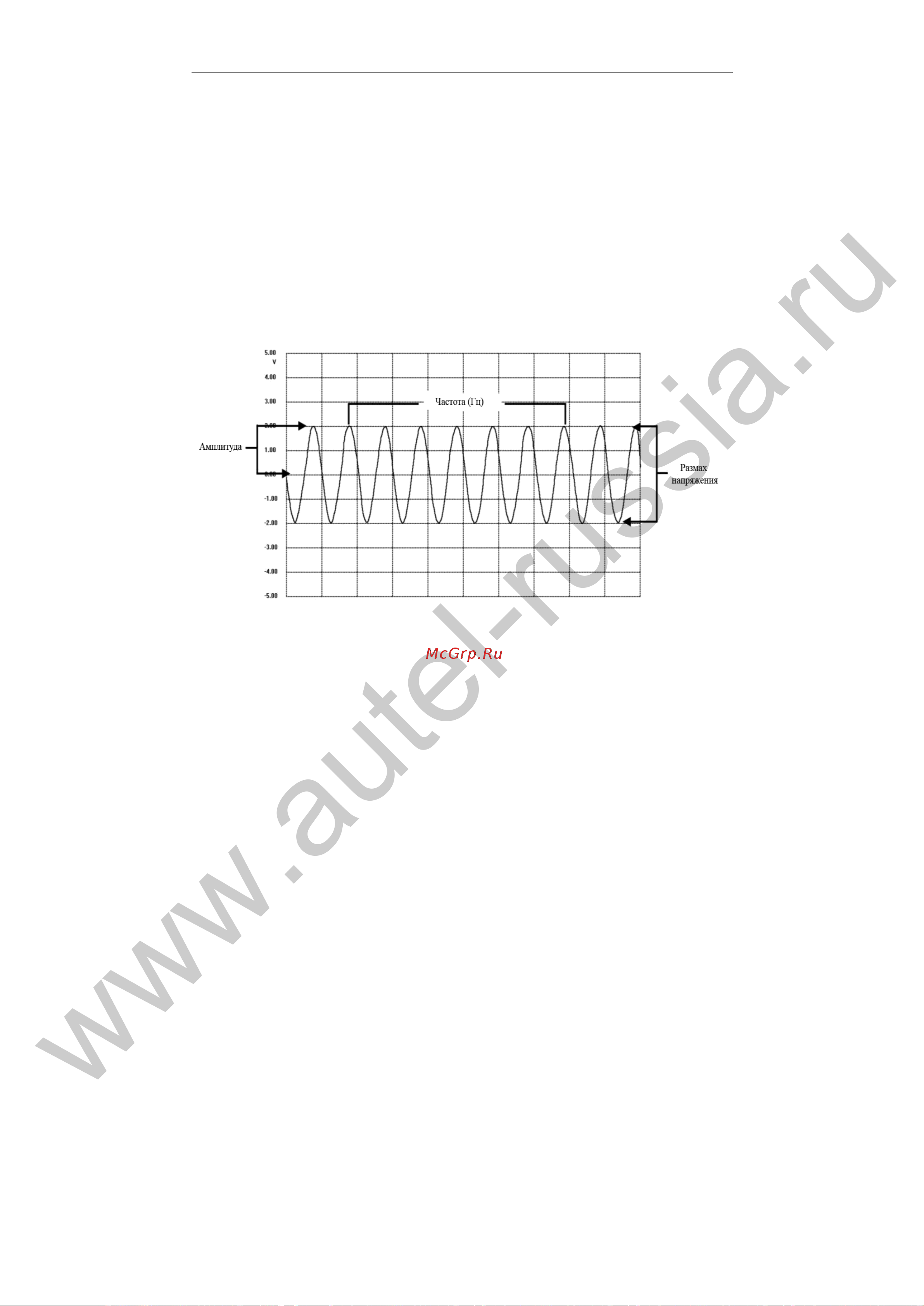

Рисунок 5-1 Пример сигнала синусоидальной формы

Амплитуда

Данным термином обозначается максимальное напряжение, отсчитываемое относительно

линии нулевого напряжения, отображаемой на программном экране осциллографа.

Частота

Данным термином обозначается количество сигналов, генерируемых в течение одной

секунды. Частота измеряется в герцах (Гц).

Прямоугольный сигнал

Данный термин описывает характеристики формы сигналов, которые обычно генерируются

при резком переключении уровней напряжения. Сигнал прямоугольной формы может

формироваться, например, датчиком Холла при переключении напряжения на заземление.

Ниже показан типичный цифровой сигнал прямоугольной формы.
