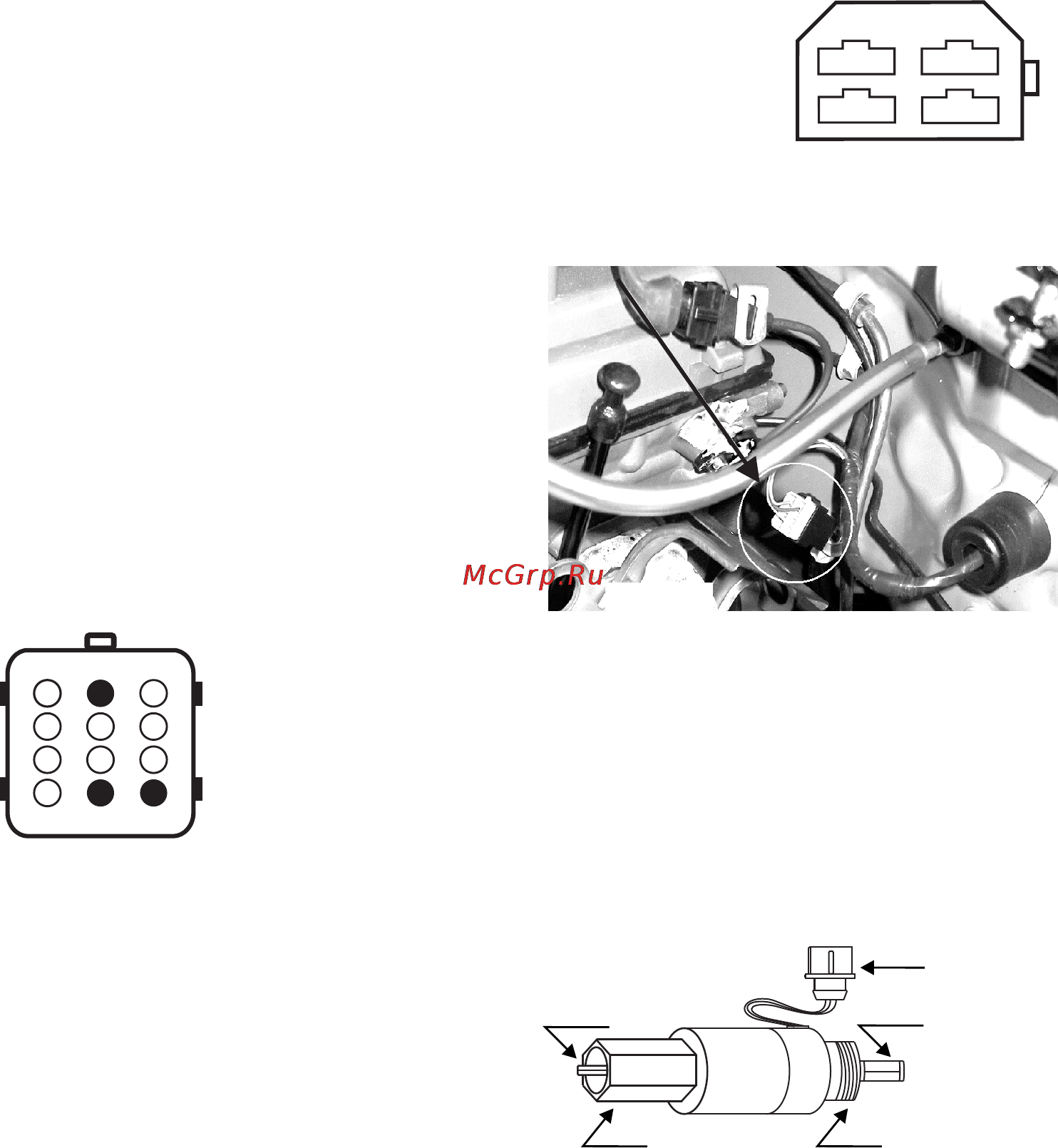

ПОДКЛЮЧЕНИЕ ПРИБОРА В 12 КОНТАКТНЫЙ РАЗЪЕМ в автомобилях ГАЗ УАЗ Если в автомобиле установлен диагностичес кий разъем ОБО П подключите прибор как описано в пункте Подключение прибора к диагностической колодке ОБО II Если в автомобиле установлен 12 контактный диагностический разъем рис 2 7 то необходимо подключить провода согласно их цветам с помощью переходника с одиночными контактами ШЛЕЙФ С двумя разъемами подсоедините к коннектору диагностической колодки рис 2 1 ключом в соответствии с обозначением шлейф подключается в гнездо с 10 штырями На проводе идущем от контакта датчика скорости желтый или зеленый провод зачистите 5 мм Подключите методом скрутки зеленый провод от компьютера к зачищенному проводу датчика скорости 1 контакт датчика скорости Место соединения заизолируйте ДАТЧИК СКОРОСТИ КОЛОДКА МАМА Рис 2 8 Колодка датчика скорости для а м ЕАЗ расположена рядом с отверстием для прокладки кабеля около рулевой колонки рис 2 9 ПЕРЕХОДНИК шлейф с разъемом и тремя контактами необходимо подключить ключом в соответствии с обозначением к коннектору диагностической колодки рис 2 1 Переходник подключается в гнездо с 6 штырями Автомобили ГАЗ могут комплектоваться другим типом диагностических колодок Внешний вид колодки ДК приведен на рис 2 7 Диагностическая колодка может находиться под капотом с правой стороны от водителя ДИАГНОСТ ИЯ ЕС КАЯ КОЛОДКА ВИД СВЕРХУ Контакт 2 12 В Контакт II К лшшя Контакт 12 Масса или зажигание Рис 2 7 КОНТАКТ С ЧЕРНЫМ КЕМБРИКОМ подсоедините к корпусу автомобиля или контакту 12 диагностической колодки рис 2 7 КОНТАКТ С КРАСНЫМ КЕМБРИКОМ подключите к цепи 12 В защищенной предохранителем или контакту 2 диагности ческой колодки рис 2 7 Внимание На автомобилях Соболь Газель выпушенных после 2001 г напряжение на контакт 2 приходит после замка зажигания Для правильной работы компьютера необходимо провод идущий к контакту подсоединить к цепи постоянно соединенной с аккумулятором КОНТАКТ С БЕЛЫМ КЕМБРИКОМ подключите к цепи К линии диагностики к контакту 11 диагностической колодки К линия рис 2 7 ЗЕЛЕНЫЙ ПРОВОД подключается к контактам датчика скорости рис 2 8 В а м ГАЗЕЛЬ колодка датчика скорости расположена над педалью газа зеленый провод В а м УАЗ Патриот провод датчика скорости проходит в центральной консоли около рычага переключения передач черно белый провод Если на автомобиле не установлен датчик скорости то можно приобрести по месту продажи автозапчастей на авторынках и т д проходной датчик скорости имеющий 6 или 10 имп об Рис 2 10 Установить его в штатное место для датчика скорости Датчик скорости накручивается на коробку передач вместо тросика так чтобы четырехгранник вошел в зацепление с выходом скорости На винт накручивается тросик спидометра Контакты и колодки датчика скорости необходимо подключить к бортовой проводке
