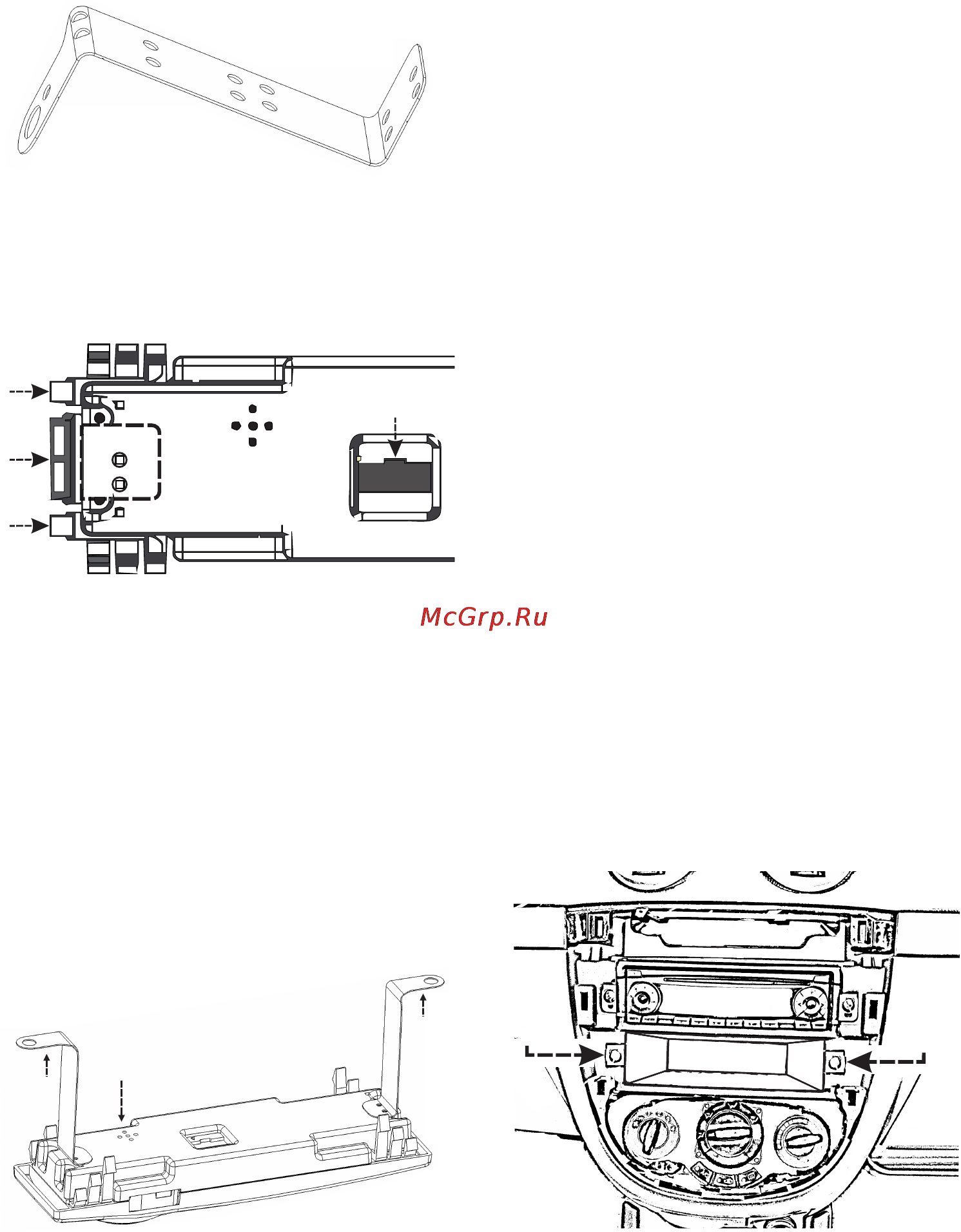

6 Согните пластины по линиям сгиба рис 3 21 так как показано на рисунке 3 22 Учитывайте что кронштейны будут устанавливаться один с правой другой с левой стороны сгибайте их в противоположные стороны зеркально 10 После того как все элементы крепления компьютера установлены подсоедините шлейф к бортовому компьютеру 11 Проверьте компьютера КРОНШТЕЙН работоспособность бортового 12 Установите компьютер в отсек вместо перчаточного ящика Штатные отверстия через которые крепился перчаточный ящик и крепежные отверстия на кронштейнах должны совпадать Рис 3 22 13 Закрепите кронштейны штатными винтами 7 На задней панели бортового компьютера необходимо отломать с боковых сторон угловые упоры и центральные зашелки как показано на рисунке 3 23 14 Установите на место заглушки передней консоли КОРПУС ПРИБОРА ВИД СЗАДИ CHEVROLET LACETTI Дисплей устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсеком для магнитолы Рис 3 23 8 Устанавливаются кронштейны как показано на рисунке 3 24 Прикладываем согнутый кронштейн короткой стороной к задней панели часть с большим круглым отверстием приподнята При этом фигурный вырез кронштейна должен быть обращен в противоположную от динамика сторону Рис 3 23 и рис 3 24 1 Снимите рамку передней консоли подденьте плоской отверткой и потяните рамку консоли на себя при этом проследите чтобы не потерялись фиксаторы 2 Выкрутите штатные винты крепления перчаточного ящика винты расположены по бокамотяшика рис 3 25 9 На задней панели компьютера с боковых сторон находится по пять отверстий Прикрутите кронштейн саморезами через пару ближайших к сгибу крепежных отверстий в отверстия 3 и 4 на задней панели компьютера рис 3 23 Таким же образом прикрутите второй кронштейн с другой стороны Рис 3 24 КОРПУС ПРИБОРА С КРОНШТЕЙНАМИ 1 КОНСОЛЬ f f I I вырез Рис 3 25 18
