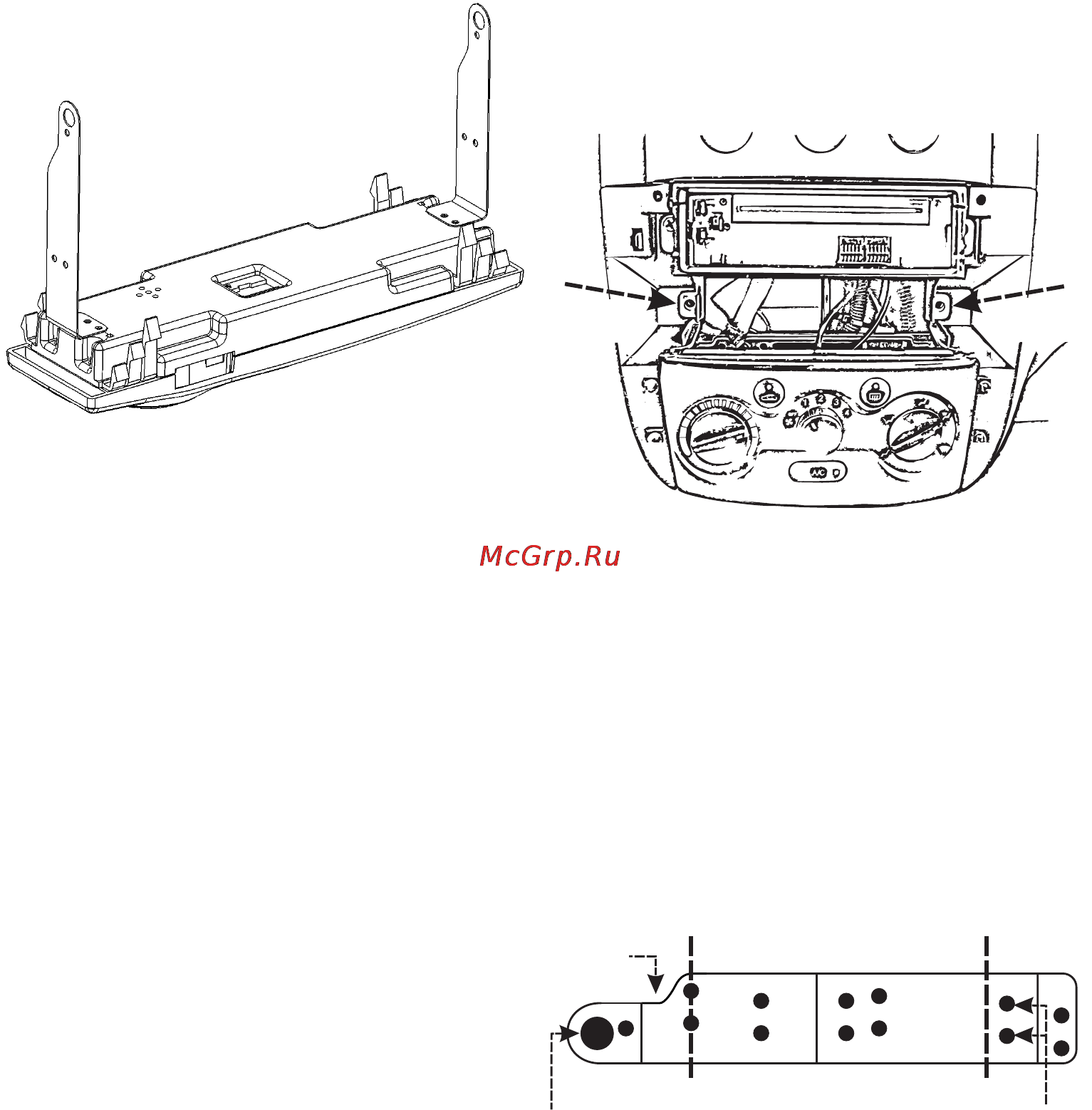

11 Устанавливаются кронштейны как показано на рисунке 3 18 Прикладываем согнутый кронштейн короткой стороной к задней панели прибора При этом фигурный вырез кронштейна должен быть обращен в сторону динамика Рис 3 17 и рис 3 18 CHEVROLET AVEO Дисплей устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсекомдля магнитолы 1 Снимите боковые заглушки передней консоли расположенные справа и слева от магнитолы подденьте плоской отверткой и потяните на себя при этом проследите чтобы не потерялисьфиксаторы 12 На задней панели с боковых сторон находится по пять отверстий Прикручиваем кронштейн саморезами в отверстия 3 и 4 рис 3 17 Таким же образом прикручиваем второй кронштейн с другой стороны Рис 3 18 2 Выкрутите штатные винты крепления перчаточного ящика винты расположены в углублении по бокам от ящика рис 3 19 13 После того как все элементы крепления компьютера установлены подсоедините шлейф к бортовому компьютеру 14 Проверьте компьютера 3 Вытащите перчаточный яшик работоспособность бортового 4 Выведите компьютера 15 Установите компьютер в отсек Штатные отверстия рис 3 14 в металлическом блоке через которые крепился перчаточный яшик и крепежные отверстия на кронштейнах должны совпадать Наживите и затяните саморезы место рамку шлейф бортового КРОНШТЕЙН линия сгиба 17 Закрепите блок штатными винтами на отсек 5 Компьютер устанавливается на двух кронштейнах Кронштейн внешний вид которого приведен на рис 3 20 представляет собой металлическую пластину 16 Задвиньте блок с магнитолой и бортовым компьютером 18 Установите консоли в линия сгиба передней отверстие для крепления в автомобиле 17 отверстия для крепления к БК Рис 3 20
