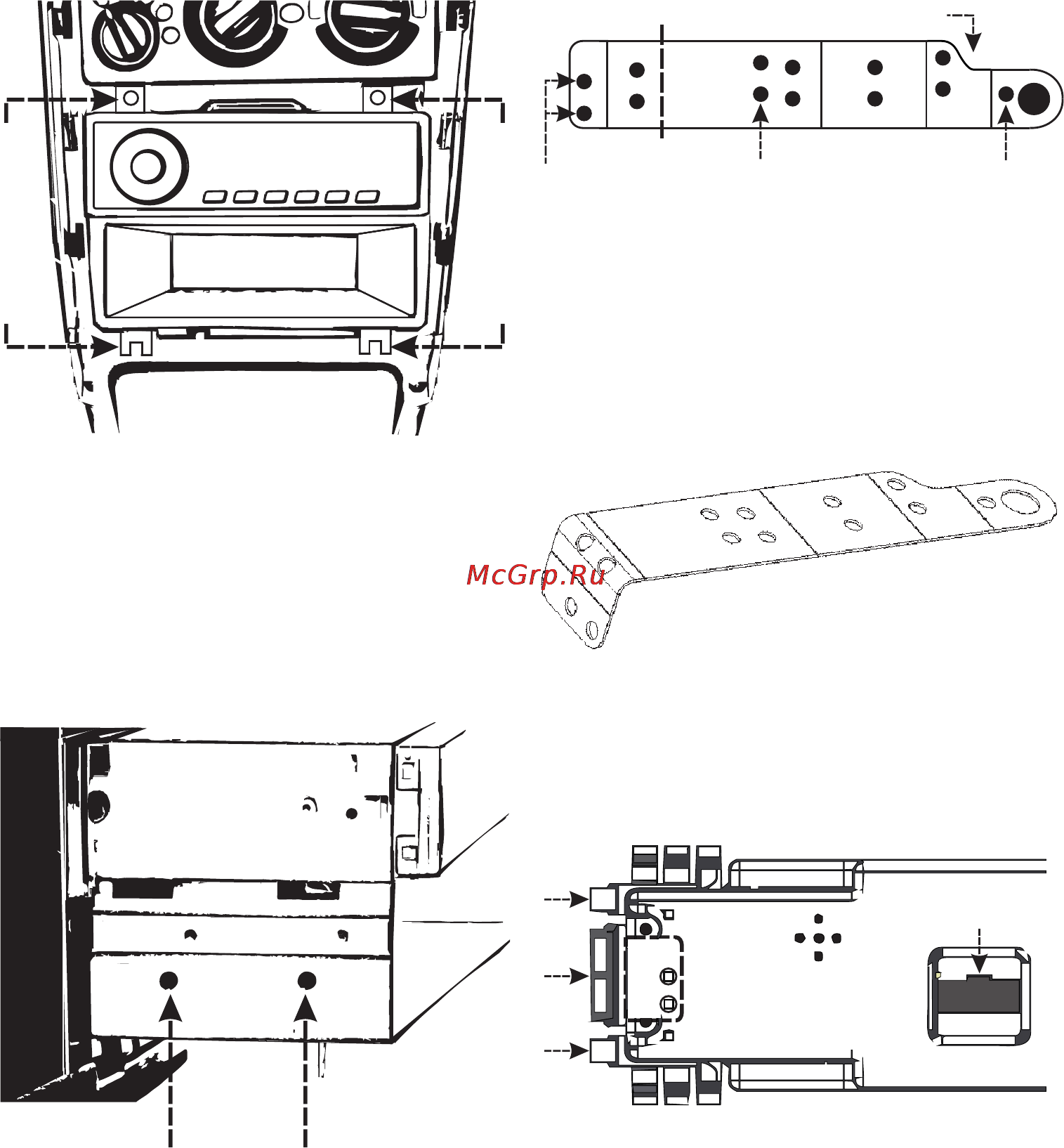

5 Вытащите перчаточный ящик DAEWOO NEXIA 6 Выведите шлейф для бортового компьютера в отсек Бортовой компьютер устанавливается в отсек перчаточного ящика в передней консоли расположенный под отсеком для магнитолы подключения 1 Снимите рамку консоли подденьте плоской отверткой и потяните рамку на себя 7 Штатные отверстия через которые крепился перчаточный яшик рис 3 14 необходимо увеличить рассверлить раскрутить саморезами 2 Открутите четыре штатных винта рис 3 13 удерживающие металлический блок с отделениями для магнитолы и перчаточного ящика 8 Бортовой компьютер устанавливается на двух кронштейнах Кронштейн внешний вид которого приведен на рис 3 15 представляет собой металлическую пластину КОНСОЛЬ КРОНШТЕЙН линия сгиба вырез отверстия для о тверстия для крепления крепления к БК в автомобиле Рис 3 15 9 Согните пластины по линии сгиба рис 3 15 под прямым утлом как показано на рис 3 16 сгибайте кронштейны в противоположные стороны зеркально учитывайте что кронштейны будут устанавливаться один с правой другой с левой стороны КРОНШТЕЙН 3 Выдвиньте Рис 3 14 вперед металлический блок 4 С двух сторон блока открутите винты крепления пластмассового перчаточного яшика Рис 3 14 10 На задней панели бортового компьютера необходимо отломать с боковых сторон угловые упоры и центральные зашелки как показано на рисунке 3 17 БЛОК В КОНСОЛИ ВИД СБОКУ I крепежные I отверстия I Рис 3 17 16
