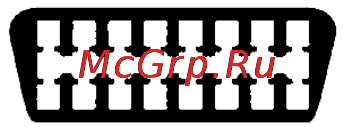

Подключение к диагностическому разъему OBD II с помощью переходника Подключение в 12 контактный разъе в автомобилях ВАЗ 9 10 15 семейств Подключение в 12 контактную колодку в автомобилях Daewoo Chevrolet до 2008 г Подключение в 12 контактный разъем в автомобилях ГАЗ УАЗ Подключение в универсальный диагностический разъем в автомобилях KIA ПОДКЛЮЧЕНИЕ К ДИАГНОСТИЧЕСКОЙ КОЛОДКЕ OBD II Внимание ПЕРЕХОДНИК с одиночными контактами рис 2 1 должен быть отсоединен от коннектора ШЛЕЙФ с двумя разъемами подсоедините к коннектору диагностической колодки рис 2 1 ключом в соответствии с обозначением шлейф подключается в гаездо с 10 штырями Подключение к датчикам автомобиля Возможно подключение непосредственно к датчикам автомобиля В этом случае подключите прибор к необходимым датчикам согласно пункту Подключение прибора к датчикам автомобиля КОННЕКТОР OBD II рис 2 1 вставьте в разъем диагностической колодки OBD 11 рис 2 2 в автомобиле ДИАГНОСТИЧЕСКАЯ КОЛОДКА OBD II ВИД СПЕРЕДИ Контакты 2 J 1850 4 заземление кузова 5 сигнальное заземление 6 CAN J 2284 верх 7 К Line ISO SAE 10 J 1850 14 CAN J 2284 низ 15 L Une ISO S AE Рис 2 2 16 напряжение АКБ Проложите провода обеспечив их надежную изоляцию от корпуса автомобиля Располагайте провода возможно дальше от высоковольтных проводов и сильно нагревающихся узлов автомобиля Проложите шлейф спрячьте его под уплотнитель или под облицовку После того как все провода в автомобиле будут подключены подсоедините шлейф к бортовому компьютеру Внимание На разъемах шлейфа есть ключ выступ необходимо подключить один из разъемов шлейфа ключом в соответствии с обозначением к коннектору диагностической колодки рис 2 1 другой разъем подключить к бортовому компьютеру 1ШШЦ UllliilJ РАС ПОЛ ОЖЕ И И Е Д И АГНОСТИЧ ЕС КО Й КОЛОДКИ CHEVROLET Aveo Lacetti под рулевой колонкой CHEVROLET Lanos DAEWOO Lanos под кожухом рулевого управления над правой коленкой водителя DAEWOO Nexia в нише ног пассажира за правой боковой панелью около блока управления MITSUBISI Colt снимаем декоративный кожух рулевого управления повернуть 2 ручки с правой стороны около центральной консоли Lancer Galant под кожухом рулевого управления над правой коленкой SpaceStar в центральной консоли под подстаканниками HYUNDAI Accent в салоне под Торпедо над левой коленкой Gets в салоне под Торпедо над правой коленкой KIA Rio Spectra Sportage нал правой коленкой под рулевой колонкой за кожухом FORD Rieus 1 с левой стороны на полочке прикрыта заглушкой закрывающей блок предохранителей RENAULT Clio под пепельницей на центральной консоли Logan в бардачке Kangoo над правой коленкой около блока предохранителей ВАЗ 2110 справа от водителя рядом с рулевой колонкой ВАЗ 2109 низкая панель на полке под бардачком рядомсЭБУ 4
