MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
147

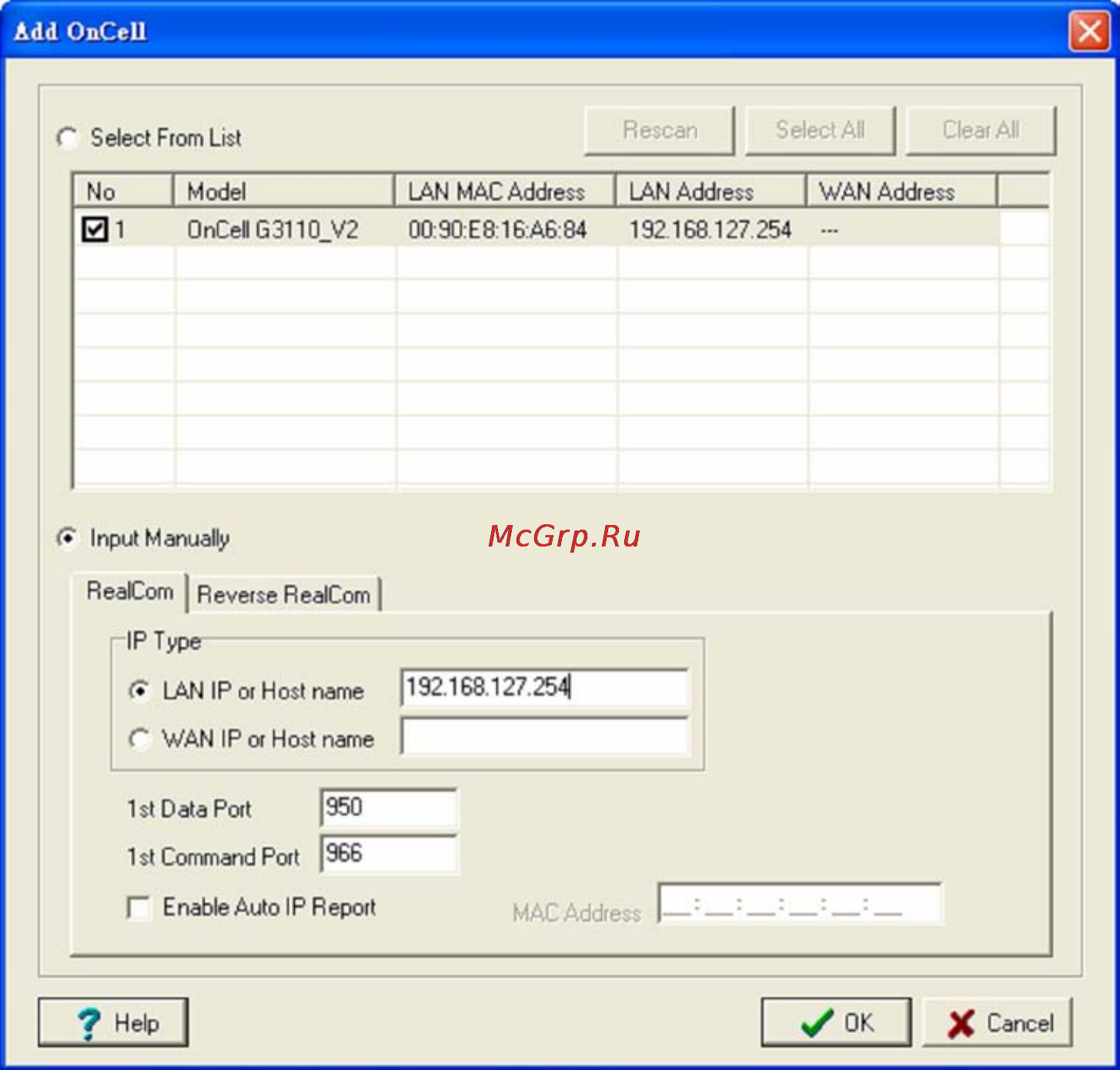

Можно также вручную добавить новое устройство. Для этого нужно выбрать пункт Input
Manually и затем самостоятельно ввести адрес нужного OnCell. Выберите тип подключения:
по локальной/глобальной сети, укажите TCP-порты данных (1
st
Data Port) и команд (1
st
Command Port) для СОМ-порта №1. Нажмите ОК для перехода к следующему шагу. Данная
функция Add поддерживает FQDN (Fully Qualified Domain Name), поэтому IP-адрес будет
введен автоматически при использовании доменных имен устройств.
Если выбран вариант «WAN or Host name», необходимо будет задать номер 1st Data Port, 1
st
Command Port и общее число портов Total Ports для всех создаваемых виртуальных СОМ-
портов. Нажмите ОК для перехода к следующему шагу. Можно использовать также
доменное имя устройств.
