MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
148

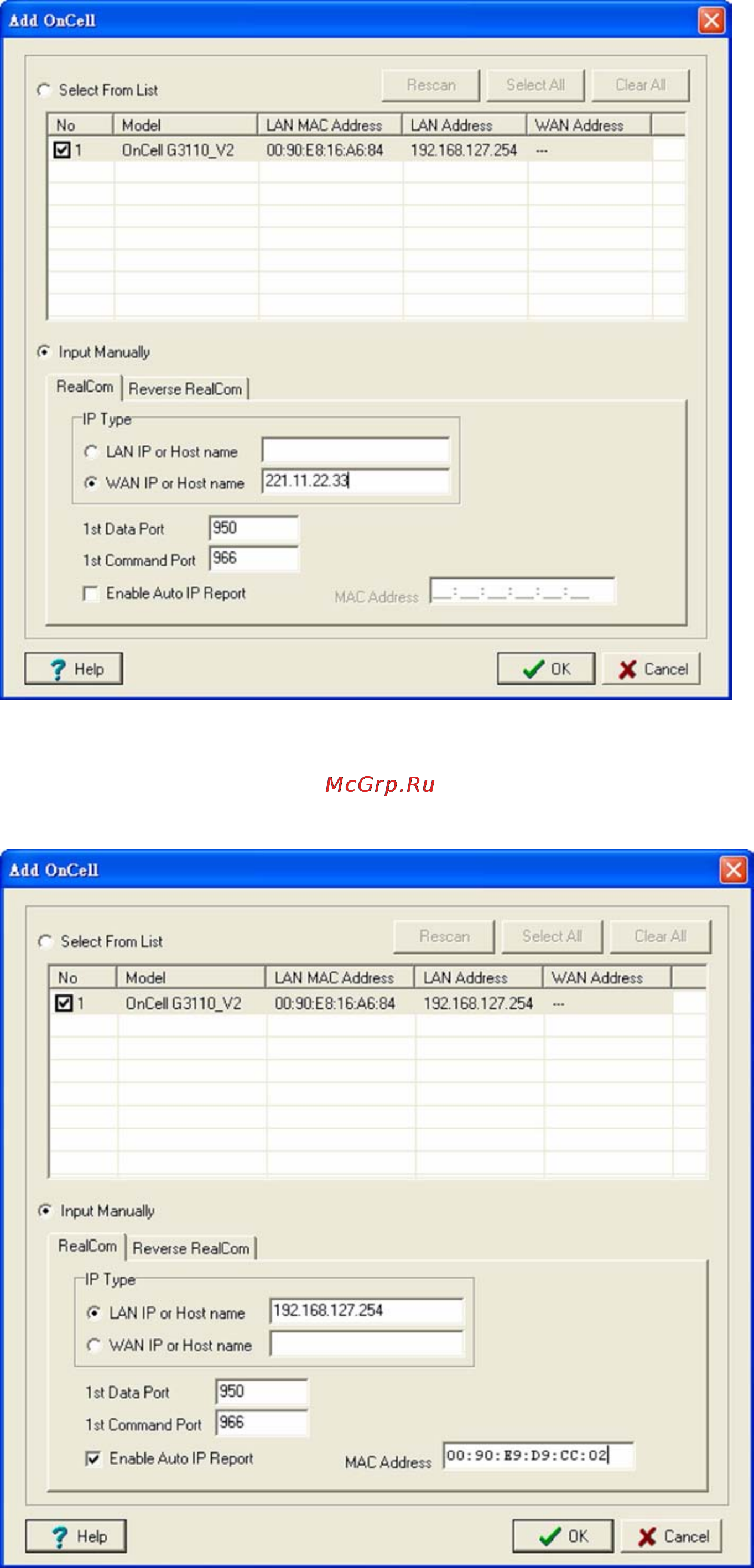

Здесь же можно активировать функцию Auto IP report. Введите MAC-адрес устройства
OnCell (посмотреть его можно на информационной табличке, прикрепленной на устройстве)
для того, чтобы на хост приходило автоматическое уведомление с новым IP-адресом OnCell
при его изменении. Подробнее о данной функции см. в Главе 6.
