MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
149

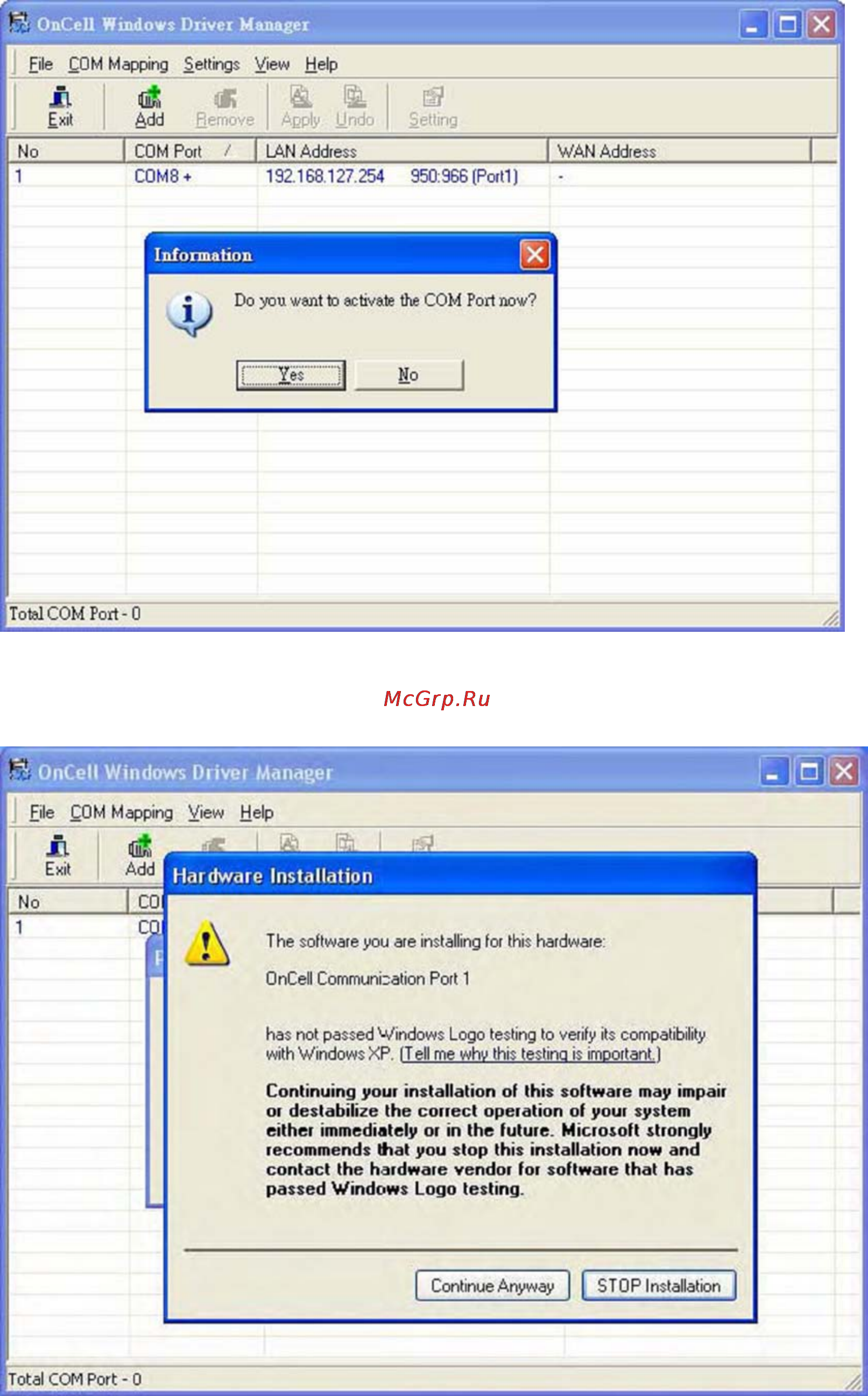

4. В списке назначенных портов неактивированные СОМ-порты отображаются голубым
цветом. Активация портов сохраняет информацию в регистре ОС хоста и делает
СОМ-порты готовыми к работе. До активации данные СОМ-порты использовать
невозможно. Нажмите Yes для немедленной активации или Cancel, чтобы выполнить
её позднее.
5. При создании СОМ-порта в ОС Windows XP появится сообщение о том, что нет
сведений о совместимости данного ПО с ОС Windows. Для продолжения нажмите
Continue Anyway.
