MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
159

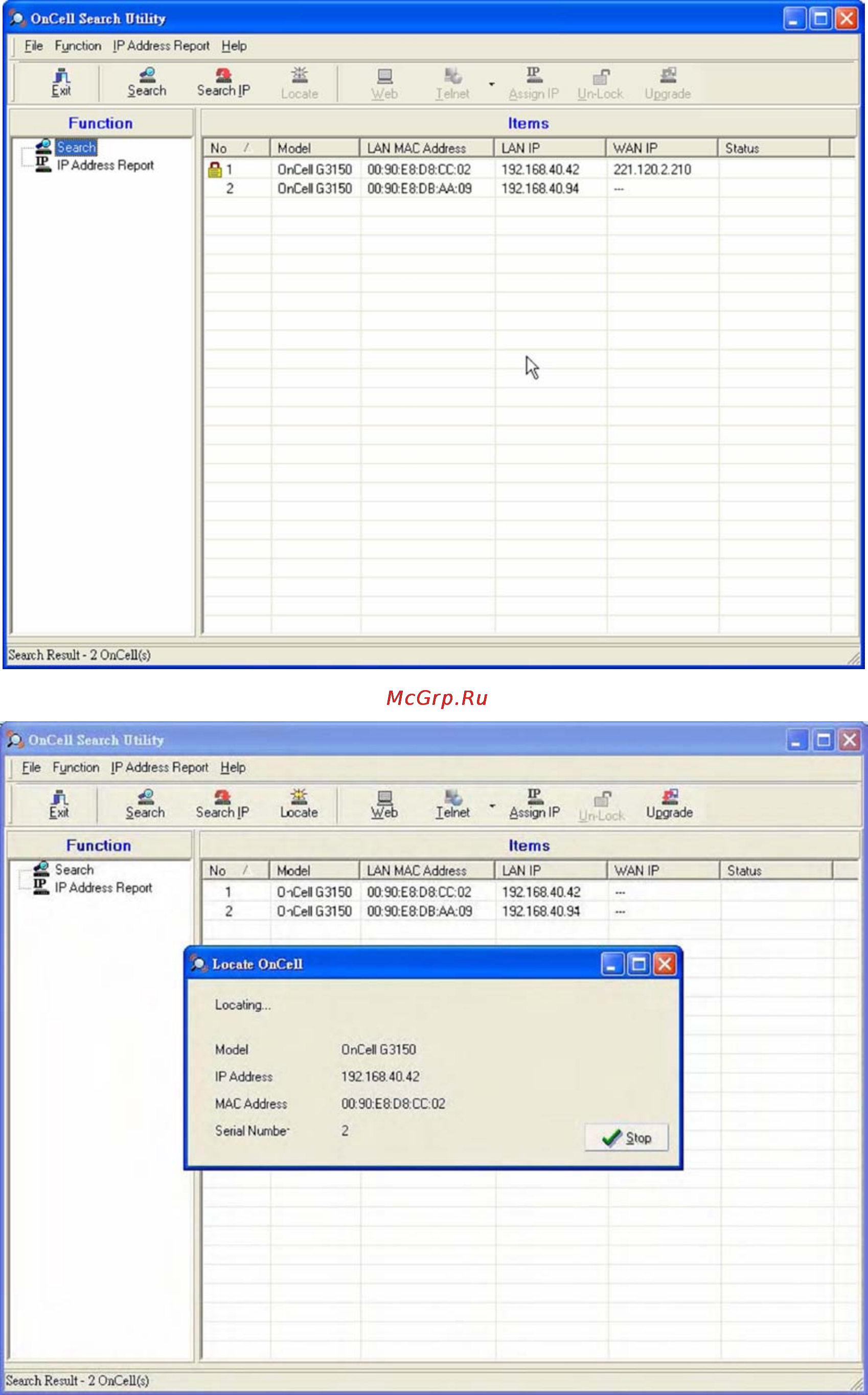

2. После завершения поиска будет выведен список устройств OnCell в рабочем окне
утилиты.
Щелкните по пиктограмме Locate, чтобы выбранное устройство издало звуковой сигнал.
