MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
160

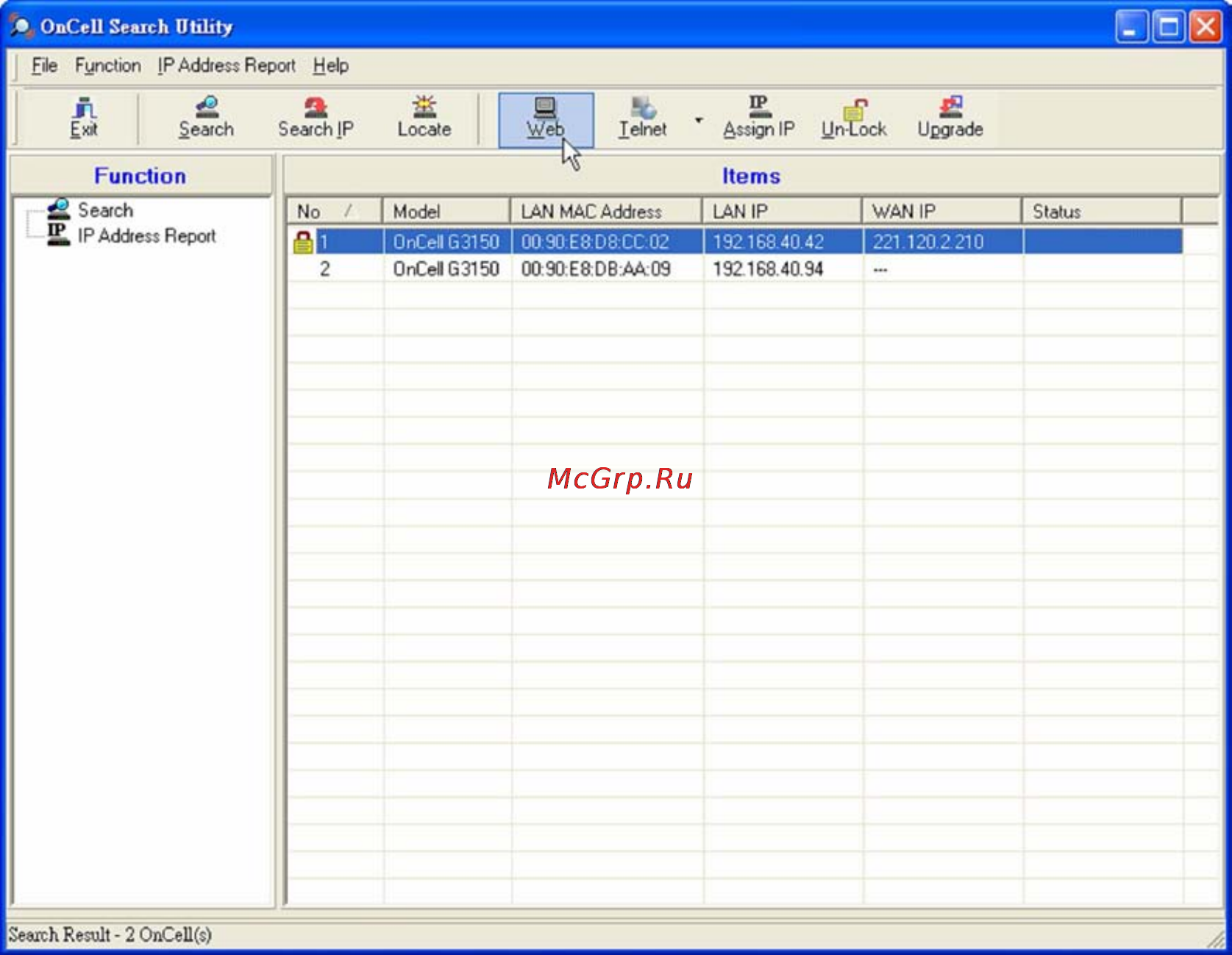

Для изменения настроек выделенного устройства OnCell G3111/G3151/G3211/G3251
щелкните пиктограмму Web-console для открытия WEB-консоли. См. Главу 6 подробнее о
работе в web-консоли.
3. Для получения информации о состояии IP-адреса выберите пункт IP Address Report
и нажмите Go.
