MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
161

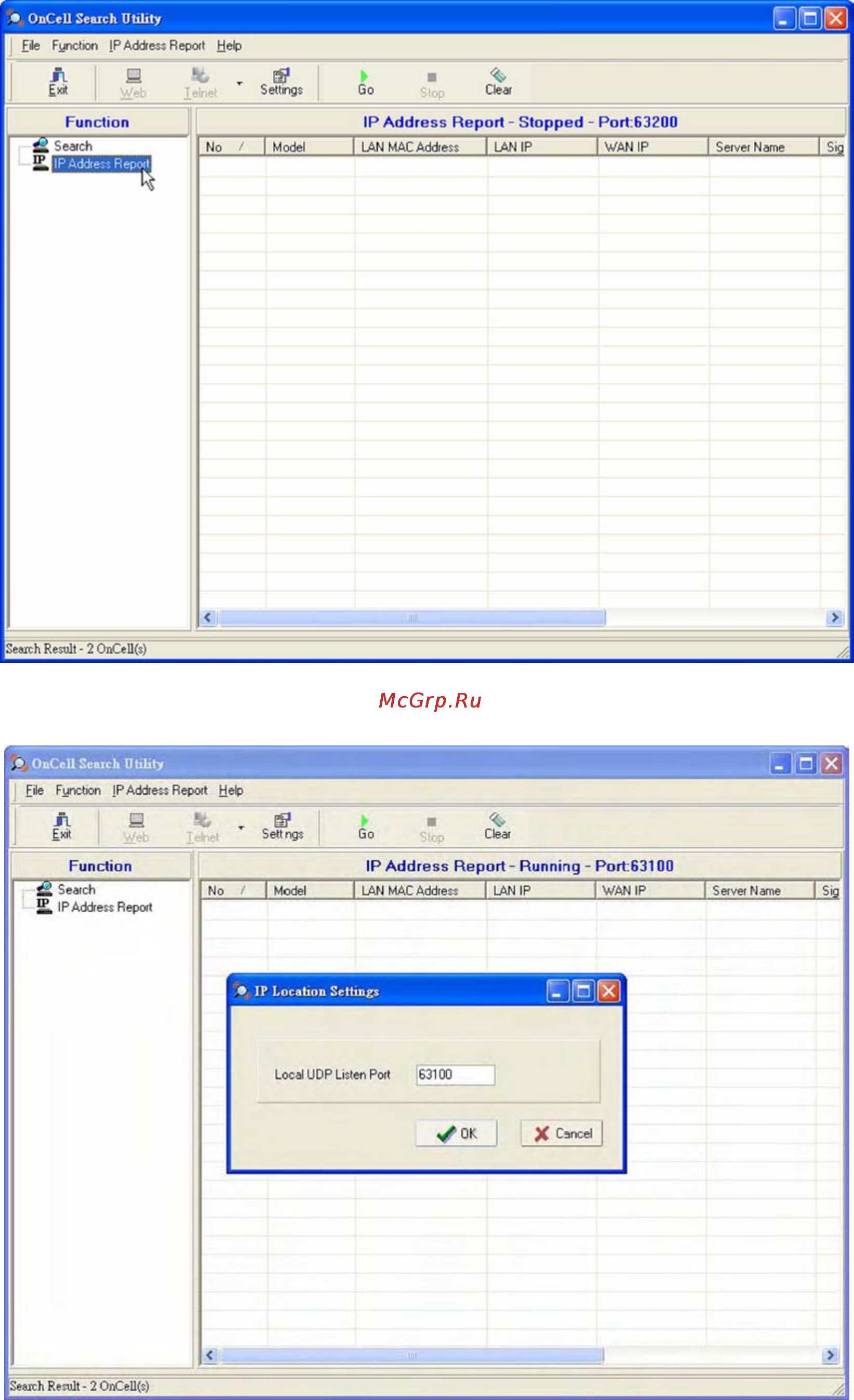

4. Для изменения настроек функции IP Address Report нажмите пиктограмму Settings.
Параметр локальный UDP-порт должен совпадать с этим параметром в web-консоли.
5. Для завершения установки нажмите Go. См. более подробную информацию о
настройке функции IP Address Report через WEB-консоль.
