MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
92

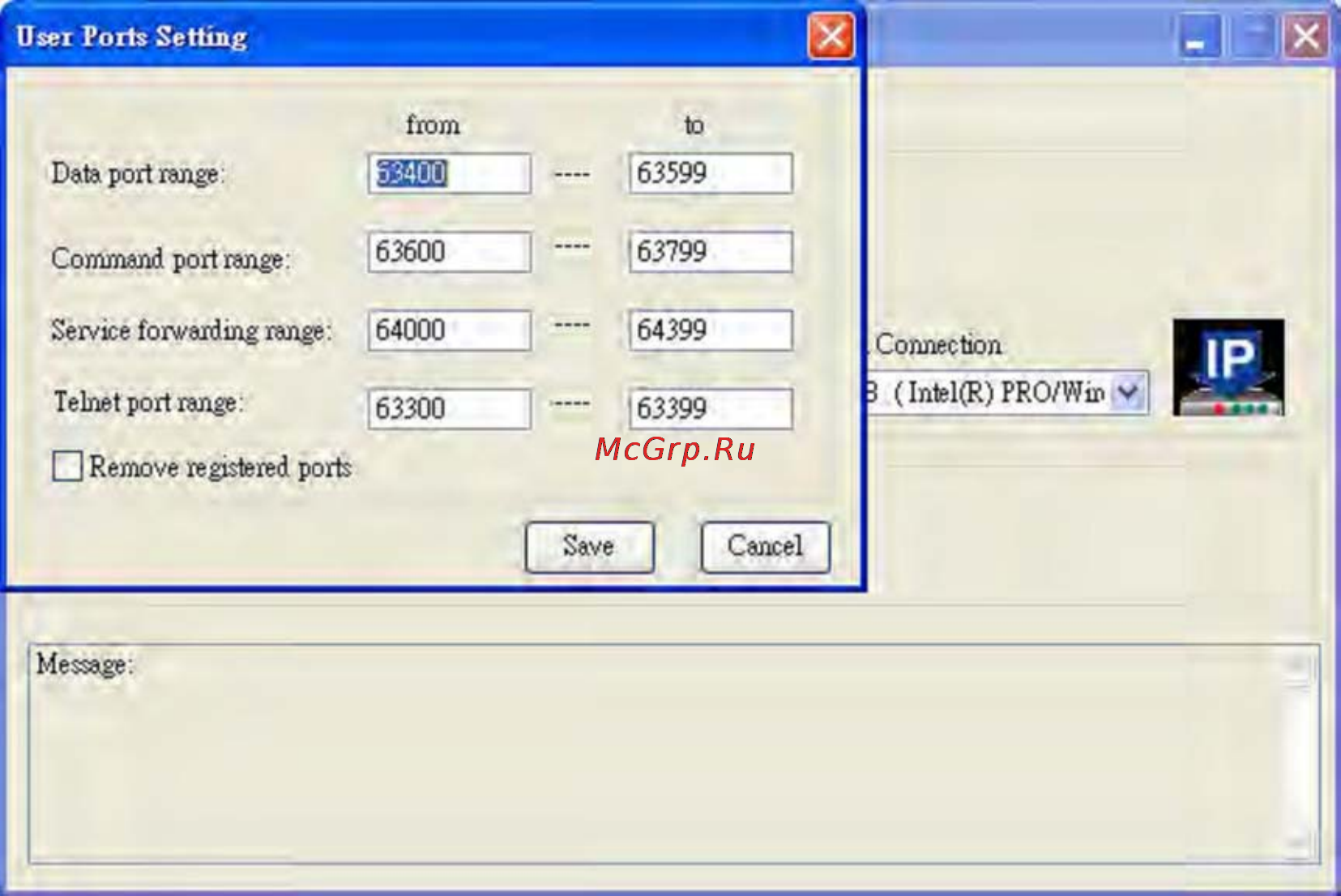

3. Зайдите в меню Tool->User Ports Settings для изменения номеров портов. Для
сохранения изменений нажмите кнопку Save.
User Ports (порты пользователя) используются для подключения клиентского хоста к OnCell
Central Server. Номера из указанных диапазонов назначаются последовательно устройствам
OnCell сервером OnCell Central.
Data port: порты, используемые для обмена данными с последовательными устройствами,
подключенными к устройствам OnCell.
Command port: TCP-порт, по которому ожидаются управляющие команды (SSDK) от
пользовательского хоста.
Service forwarding: порты, используемые для обмена данными с устройствами,
подключенными к Ethernet-интерфейсу OnCell.
Telnet port: telnet-порт – это TCP-порт, через который возможна настройка устройства
OnCell через Telnet-консоль.
ПРИМЕЧАНИЕ: Установка флага Remove registered ports приведет к удалению
назначенных ранее номеров портов из системы.
4. Если необходимо импортировать/добавить список устройств в OnCell Central Server,
переходите к следующему пункту, если нет – то сразу к п. 9.
5. Для импорта конфигурации из текстового файла нажмите Tool->Import OnCell User
Ports/Service Forwarding.
