MOXA OnCell G3111/G3151/G3211/G3251: руководство пользователя
www.moxa.ru sales@moxa.ru support@moxa.ru
93

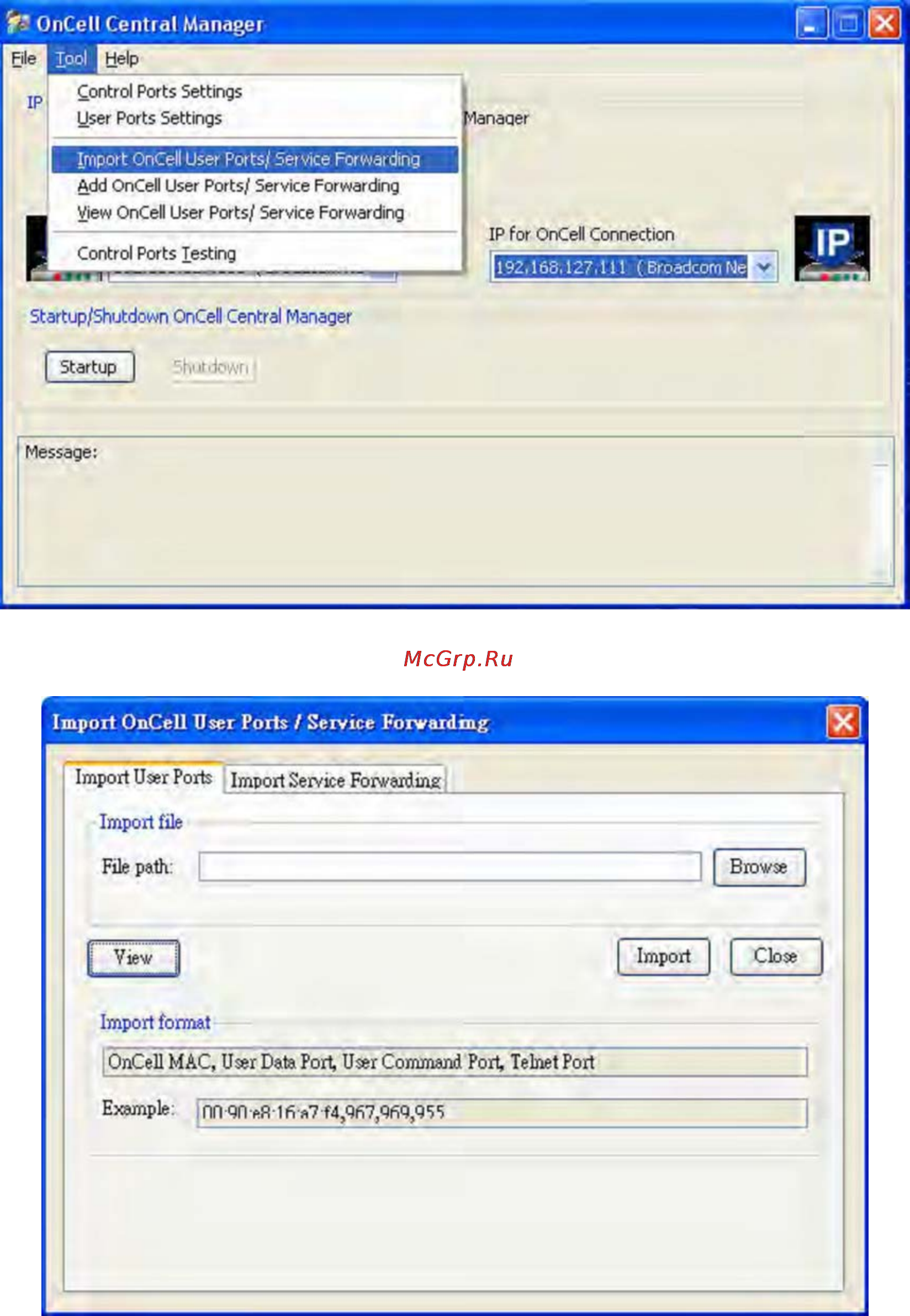

Укажите путь хранения файла конфигурации (формат файла *.txt) и затем щелкните Import.
(Аналогично для импорта Service Forwarding).
6. Эту информацию можно также ввести вручную. Зайдите в меню Tool->Add OnCell
User Ports/Service Forwarding.
