11Қазақша Сору құрылғысы DC-2300
2. Техникалық сипаттамасы
2.1 Мінездемелер
Қосылу үшін патрубка диаметрі 1х150 мм, 3х100 мм
Сору өнімділігі 1900-2300 м³/сағ
Жеңілдету 1800 Па
Қап көлемі 2х200 л
Габариттері (БxЕxТ) 2200x705x1450 мм
Салмағы 53 кг
Электр мінездемелері ~230 В, 1L/N/PE, 50 Гц
Пайдалану қуаты P2=1,7 кВт S1/100%
Жұмыс жүктемесі 10,2A
Электр мінездемелері ~400 В, 3L/PE, 50 Гц
Пайдалану қуаты P2=1,7 кВт S1/100%
Жұмыс жүктемесі 3,9A
Ұзартқыш (H07RV-F) 3x1,5 мм²
Ерігіш сақтандырғыш 16A
Оқшаулау классы I
Ескерту
• Берілген нұсқаулықтың өзгешілігі жал-
пы мəлімет болып табылады.
• Өндіруші станок құрылымына
өзгертулер енгізуге құқылы,
бұл құрылғының техникалық
сипаттамасының, стандартты
жиынтығының, қосымша жабдықтар
мен сыртқы түрінің өзгеруіне алып
келуі мүмкін.
• Құрылғыны іске қосу, орнату, жөндеу
жəне техникалық қызмет көрсету
жұмыстарын сатып алушы орындайды
2.2 Дыбыстық эмиссия
Дыбыстық қысым деңгейі (EN ISO
11202) LpA 78 дБ(A)
• Көрсетілген мəндер шығатын шу
деңгейіне байланысты , қауіпсіз жұмыс
үшін қажетті деңгей болып табылмай-
ды.
• Еңбекке күш салу деңгейі əртүрлі
болғандықтан, бұл ақпарат операторға
қауіптілік пен тəуелділік деңгейін
төмендетуге мүмкіндік береді.
2.3 Жеткізу жиыны
• Сүзгі-қапшық (2 д.)
• Шаң жинауға арналған қапшық (4 д.)
• Шығыршықтар (4 д.)
• Құбыршектер 2000хØ100 мм
• Қамыт (2x100 мм)
• Құбыршекті жерге тұйықтау өткізгіші
• Нұсқау
• Қосымша бөлшектер жазбасы

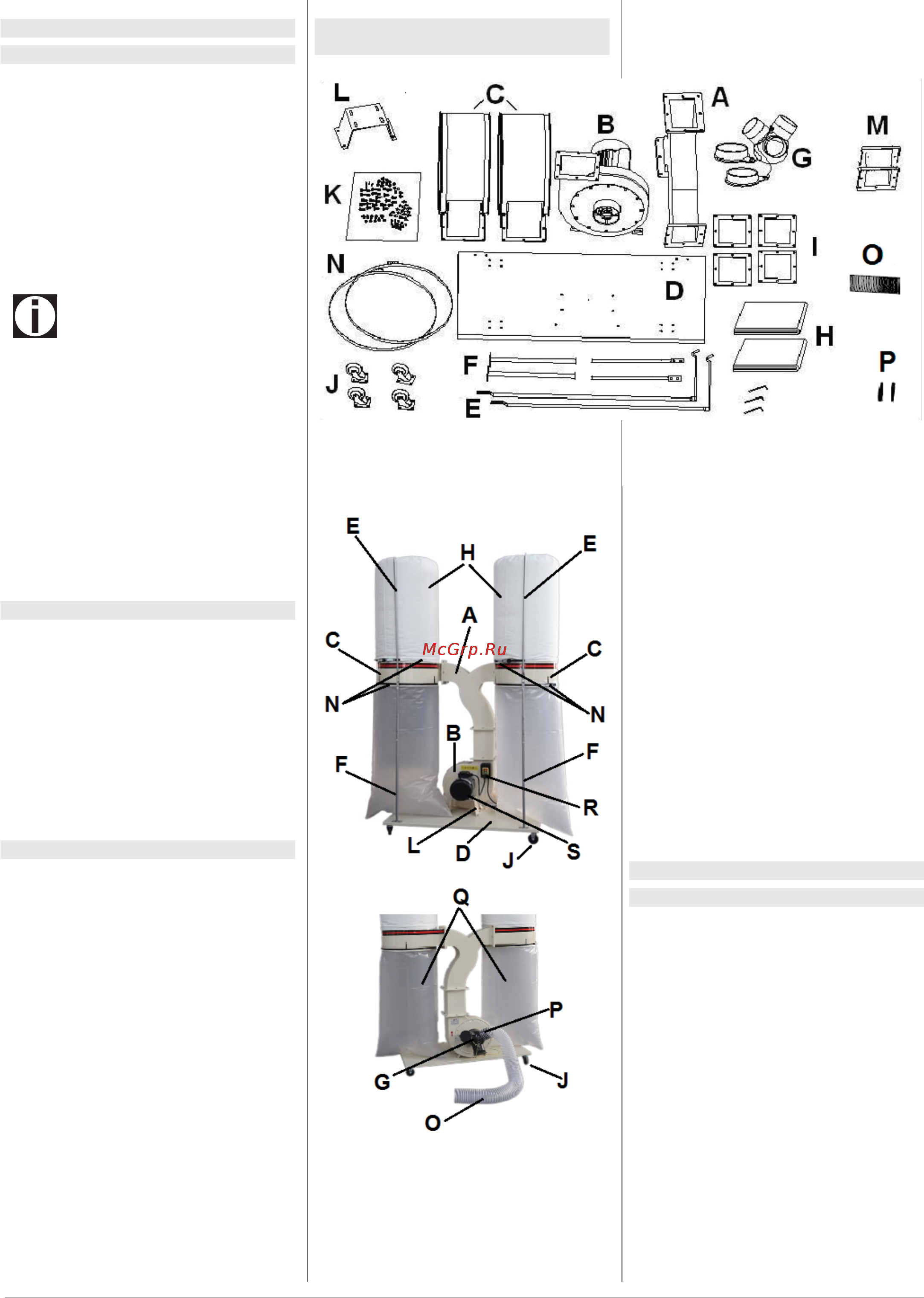

2.4 Сору құрылғысының
сипаттамасы
Сур. 1
Сур. 2
A - Жалғағыш құбыр
B - Қозғылтқыш/желдеткіш корпусы
жəне түйіншегі
C - Екі каркас
D - Негіз
E - Екі кронштейн
F - Екі қапшық ұстаушысы
G - Қосылу патрубкасы.
H - Сүзгі-қапшықтар(2 шт.)
I - Резеңке төсемесі
J - Төрт шығыршық
K - Сомындар, винттар, тығырықтар,
серіппелі тығырықтар (д.)
L - Қозғалтқыш тіреуі
M - Тіктөртбұрышты құбыр
N - Қапшыққа арналған қамыт (4 д.)
O - Құбыршек
P - Құбыршекке арналған қамыт
Q - Шаң жинауға арналған қапшықтар
(2 шт.)
R -
Магниттік ауыстырғыш
S - Қозғалтқыш
3. Жинау жəне іске қосу
3.1 Жинау
• Тасымалдаудан кейін шешіп алу
кезінде зақымдануларды байқасаңыз,
дереу жеткізушіге хабарлаңыз.
Құрылғымен жұмыс істемеңіз!
• Орауыштан экологиялық жолмен
құтылыңыз
Шығыршықтарды негізге орнату:
• Негіздің төмен жағына төрт
шығыршықты кронттығыршығы бар
бұранда мен сомынның көмегімен
бекітіңіз. (Сур. 3)
