4 РусскийВытяжная установка DC-2300

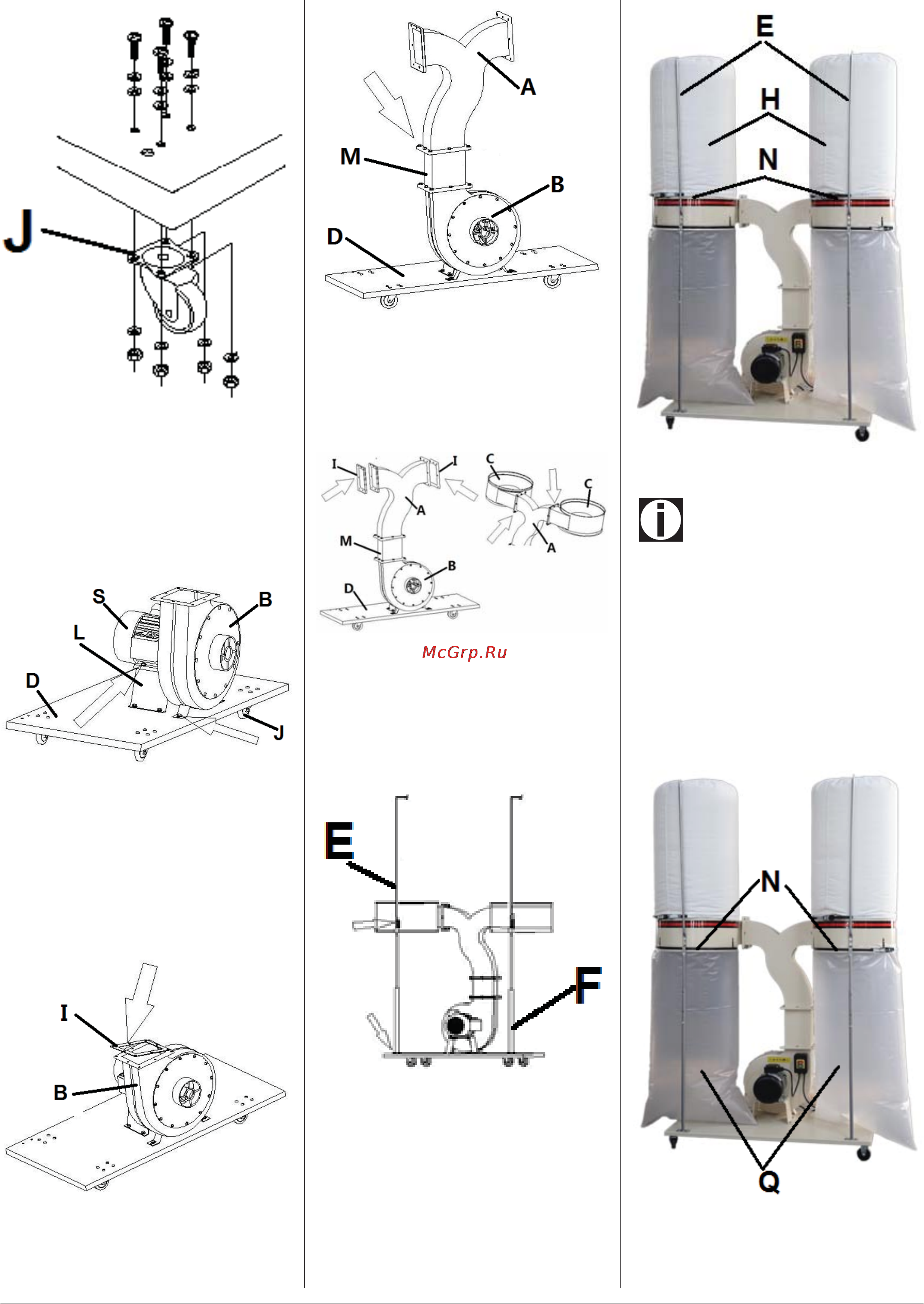

Рис. 6
Установка двух каркасов:
• Далее установите два каркаса (С), две
резиновые прокладки (I) на выходное
отверстие, как показано на рис. 7.
Рис.7
Установка двух держателей
мешков и двух кронштейнов:
• Установите два держателя мешков (F)
и два кронштейна (Е), как показано на
рис. 8.
Рис. 8
Установка фильтр-мешка:
• Зацепите фильтр-мешок за крючок на
кронштейн (Е).
• Установите фильтр-мешок (Н) на дер-
жатель мешка.
• Установите хомут (N) вокруг фильтр-
мешка и затяните его.
Рис. 9
Примечание:
Убедитесь, что фильтр-мешок надежно
закреплен, и пыль не сможет вырваться
во время работы.
Установка мешков для сбора
пыли:
• Установите мешок для сбора пыли (Q)
на держатель мешка.
• Установите хомут (N) вокруг мешка
для сбора пыли и затяните его.
Рис. 10
Рис. 3
Корпус двигателя:
• Установите опору двигателя, корпус
крыльчатки и узел двигателя/вентиля-
тора на основание, закрепив их при
помощи поставляемых винтов и шайб,
как показано на рис. 4.
Рис. 4
Установка резиновой прокладки
и прямоугольной трубы:
• Установите резиновую прокладку, пря-
моугольную трубу и соединительную
трубу в корпус крыльчатки при помощи
поставляемых винтов и шайб. Рис. 5
и 6.
Рис. 5
