7 Витяжна установка DC-2300Українська
струмом.
• Небезпека займання при неправиль-
ному заземленні
2. Технічний опис
2.1 Характеристики
Діаметр патрубка для підключення 1х150мм, 3х100мм
Продуктивність всмоктування 1900-2300 м³/год
Розрідження 1800 Па
Об'єм мішка 2х200 л
Габарити (ВxШxГ) 2200x705x1450 мм
Вага 53 кг
Електр. хар-ки ~230 В, 1L/N/PE, 50 Гц
Потужність споживання P2=1,7 кВт S1/100%
Робоче навантаження 10,2 A
Електр. хар-ки ~400 В, 3L/PE, 50 Гц
Потужність споживання P2=1,7 кВт S1/100%
Робоче навантаження 3,9 A
Подовжувач (H07RV-F) 3x1,5 мм²
Плавкий запобіжник 16A
Клас ізоляції I
Примітка:
• Специфікація цієї інструкції є загаль-
ною інформацією.
• Виробник залишає за собою право
вносити зміни до конструкції верстатів,
що може призвести до зміни технічних
характеристик обладнання, його
стандартної комплектації, додаткового
приладдя і зовнішнього вигляду.
• Налаштування, регулювання, наладка
і технічне обслуговування обладнання
здійснюються покупцем.
2.2 Звукова емісія
• Рівень звукового тиску
• (EN ISO 11202) LpA 78 дБ(A)
• Наведені значення відносяться до
рівня утворюваного шуму, і не є
необхідним рівнем для безпечної
роботи.
• Оскільки умови праці різні, ця
інформація дозволяє оператору по-
низити ризики та небезпеку
2.3 Комплектація
• Фільтр-мішок (2 шт.)
• Мішок для збору пилу (4 шт.)
• Ролики (4 шт.)
• Шланг 2000хØ100 мм
• Хомут (2x100 мм)
• Заземлюючий провід шлангу
• Інструкція
• Перелік запасних частин

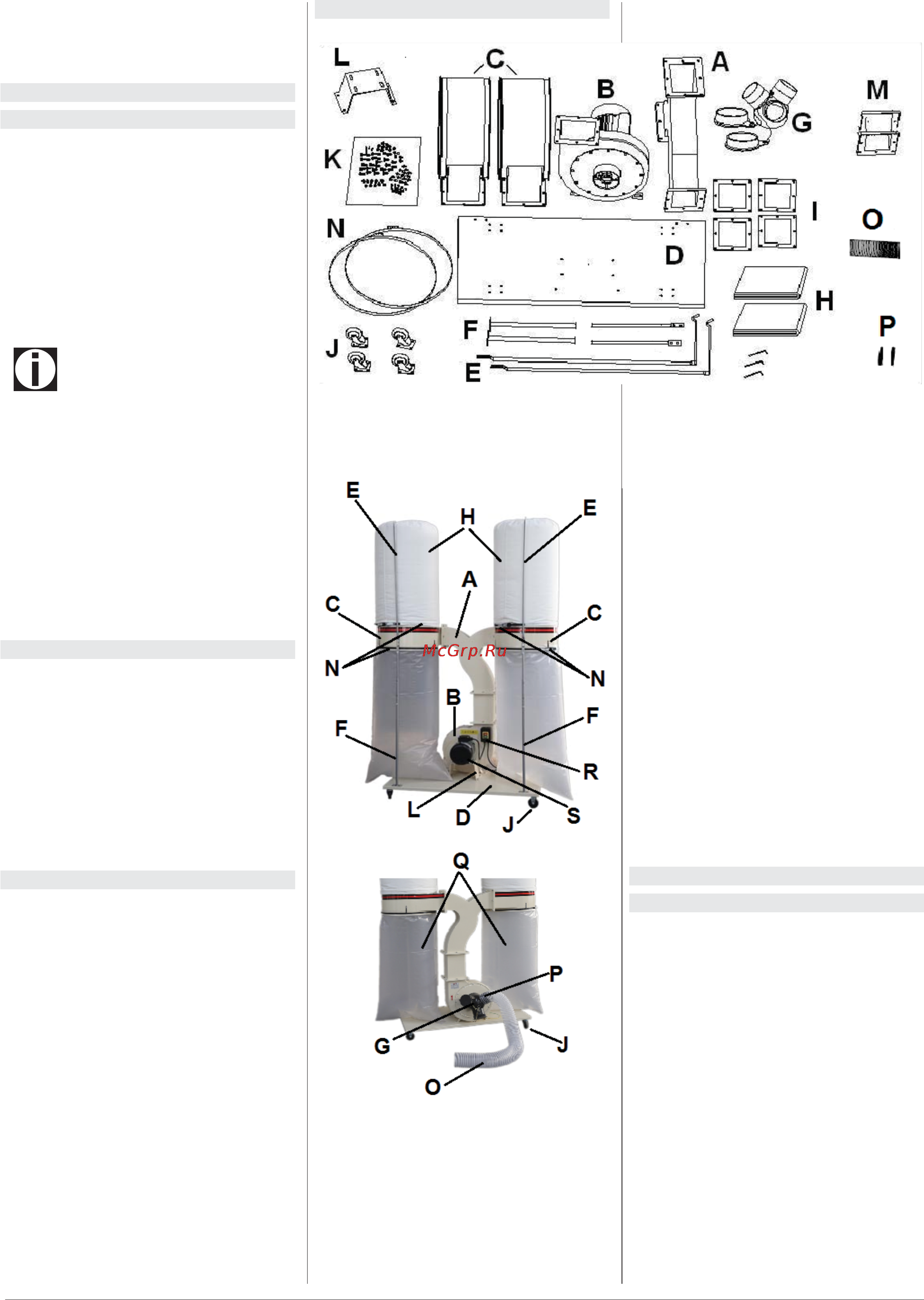

2.4 Опис витяжної установки
Рис. 1
Рис. 2
A - З’єднувальна труба
B - Корпус та вузол двигуна/вентилято-
ра
C - Два каркаса
D - Основа
E - Два кронштейна
F - Два утримувача мішка
G - Патрубок для підключення
H - Фільтр-мішки (2 шт.)
I - Гумова прокладка
J - Чотири ролики
K - Гайки, гвинти, шайби, пружинні
шайби ( шт.)
L - Опора двигуна
M - Прямокутна труба
N - Хомут для мішку (4 шт.)
O - Шланг
P - Хомут для шлангу
Q - Мішки для збору пилу (2
шт.)
R - Магнітний вимикач
S - Двигун
3. Зборка та запуск
3.1 Зборка
• При виявленні ушкоджень під час роз-
паковування внаслідок транспортуван-
ня, негайно повідомите про це поста-
чальника. Не працюйте з пристроєм!
• Позбавтеся від упаковки екологічним
способом.
Встановлення роликів на основу:
• Прикріпіть чотири ролики до нижньої
сторони основи за допомогою болтів з
контршайбами і гайками (Рис. 3).
