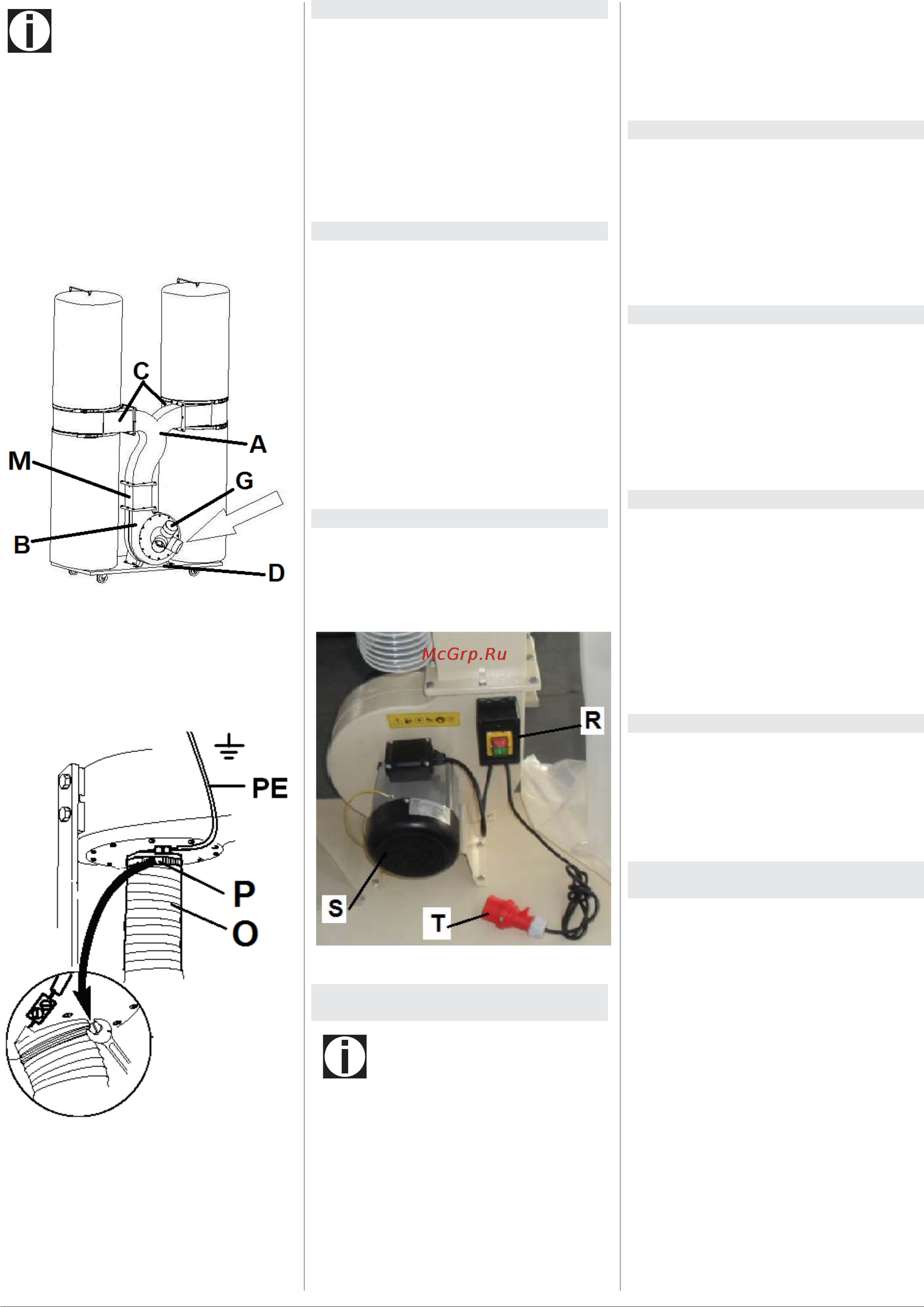

5Русский Вытяжная установка DC-2300
3.2 Подключение
• Подсоедините стальной провод
шланга к желто-зеленому проводу за-
земления (PE, Рис. 12). Это обеспечит
защиту от статического электричества.
• Все шланги и трубы, присоединенные
к вытяжной установке, должны быть
заземлены во избежание воспламене-
ния. (Комплект для заземления вытяж-
ных установок, Артикул JW-1053).
3.3 Электроподключение
• Электроподключение и любые удли-
нители должны отвечать требованиям
действующих предписаний. Напряже-
ние сети должно соответствовать тре-
бованиям на табличке оборудования.
• Необходимо подключить плавкие
предохранители 16 А.
• Используйте сетевой шнур только с
маркировкой H07RN-F.
• Подключение и ремонт электрических
частей разрешается проводить только
квалифицированным электрикам.
4. Работа с установкой
• Запуск и остановка устройства осу-
ществляется магнитным переключате-
лем (R). Штепсельная вилка установки
обозначена буквой (Т). Рис. 13
Рис. 13
5. Техническое обслуживание и
проверка
Примечание:
• Техническое обслуживание, чистка и
ремонт разрешается осуществлять
только при выдернутой из розетки вил-
ке, чтобы предотвратить случайное
включение прибора.
• Ежедневно проверяйте исправность
функционирования вытяжной установ-
ки.
• Регулярно очищайте установку.
• Поврежденные защитные приспо-
Примечание:
Убедитесь, что мешок для сбора пыли
надежно закреплен, и пыль не сможет
вырваться во время работы.
Установка блока впускного
отверстия:
• Теперь можно установить блок впуск-
ного отверстия на входное отверстие
узла двигателя/вентилятора, как по-
казано на рис. 11.
Рис. 11
Установка хомута:
• Воспользуйтесь одним хомутом (Р),
чтобы присоединить шланг (О) к вход-
ному штуцеру (Рис.12)
Рис. 12
• Вторым хомутом прикрепите шланг к
установке.
собления должны быть немедленно
заменены.
• Ремонт и техническое обслуживание
электросистемы может производить
только квалифицированный электрик.
5.1 Чистка фильтр-мешка
• Потрясите фильтр-мешок, если он
засорился, и перед каждой заменой
мешка для сбора пыли.
• Во время чистки фильтра-мешка не-
обходимо одевать маску (с фильтра-
цией).
5.2 Замена фильтр-мешка
• Всегда отключайте вытяжную уста-
новку от электропитания (выдерните
вилку из розетки) перед обслуживани-
ем или сменой фильтра.
• Во время чистки или смены мешка для
сбора пыли необходимо одевать маску
(с фильтрацией).
6. Устранение неисправностей
Устройство не запускается
* Нет электропитания -
проверьте сеть и предохранители.
* Поврежден выключатель, двигатель
или шнур – обратитесь к электрику.
Слишком слабое всасывание
* Фильтр засорен -
почистите фильтр
7. Защита окружающей среды
• Защитите окружающую среду.
• Данное устройство состоит из ценных
материалов, которые можно пере-
работать. Пожалуйста, сдайте их в
специализированные пункты.
8. Поставляемые
принадлежности
• Полный ассортимент принадлежно-
стей смотрите на сайте www.jettools.ru
или в каталоге.
