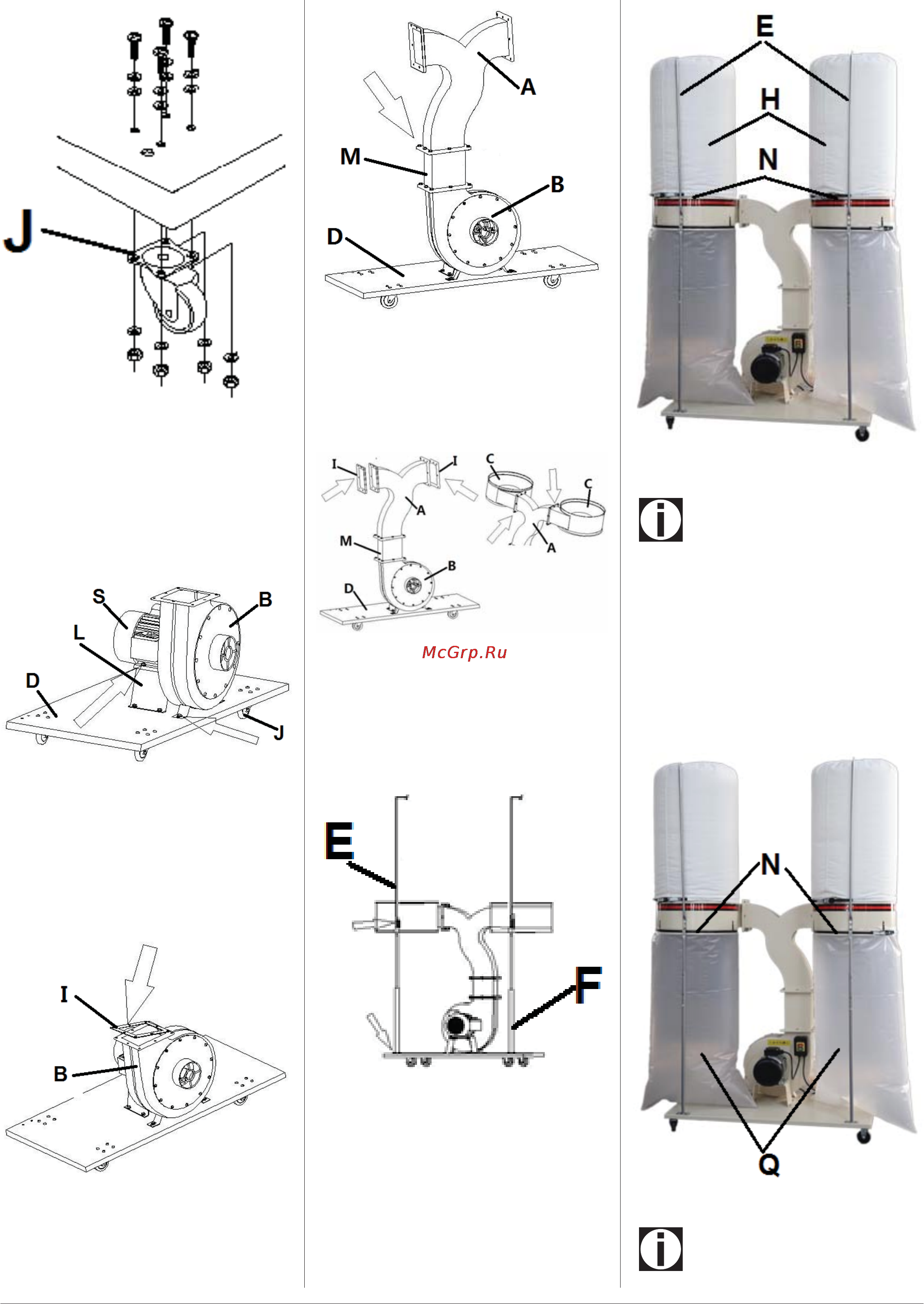

8Витяжна установка DC-2300 Українська
Рис. 6
Установка двох каркасів:
• Далі встановіть два каркаси (С), дві
гумові прокладки (I) на вихідний отвір,
як показано на Рис. 7.
Рис.7
Установка двох утримувачів
мішків и двох кронштейнів:
• Встановіть два утримувача мішків (F)
та два кронштейни (Е), як показано на
Рис. 8.
Рис. 8
Установка фільтр-мішка:
• Зачепіть фільтр-мішок за гачок на
кронштейні (Е).
• Встановіть фільтр-мішок (Н) на утри-
мувач мішка.
• Встановіть хомут (N) навколо фільтр-
мішка та затягніть його.
Рис. 9
Примітка:
Переконайтесь, що фільтр-мішок
надійно закріплений, і пил не зможе
вирватися під час роботи.
Установка мішків для збору пилу:
• Встановіть мішок для збору пилу (Q)
на утримувач мішка.
• Встановіть хомут (N) навколо мішка
для збору пилу та затягніть його.
Рис. 10
Примітка:
Рис. 3
Корпус двигуна:
• Встановіть опору двигуна, корпус
крильчатки і вузол двигуна/вентилято-
ра на основу, закріпивши їх за допомо-
гою гвинтів, що постачаються, і шайб,
як показано на Рис. 4.
Рис. 4
Установка гумової прокладки и
прямокутної труби:
• Встановіть гумову прокладку, прямо-
кутну трубу і сполучну трубу в корпус
крильчатки за допомогою гвинтів, що
постачаються, і шайб. Рис. 5 і 6.
Рис. 5
