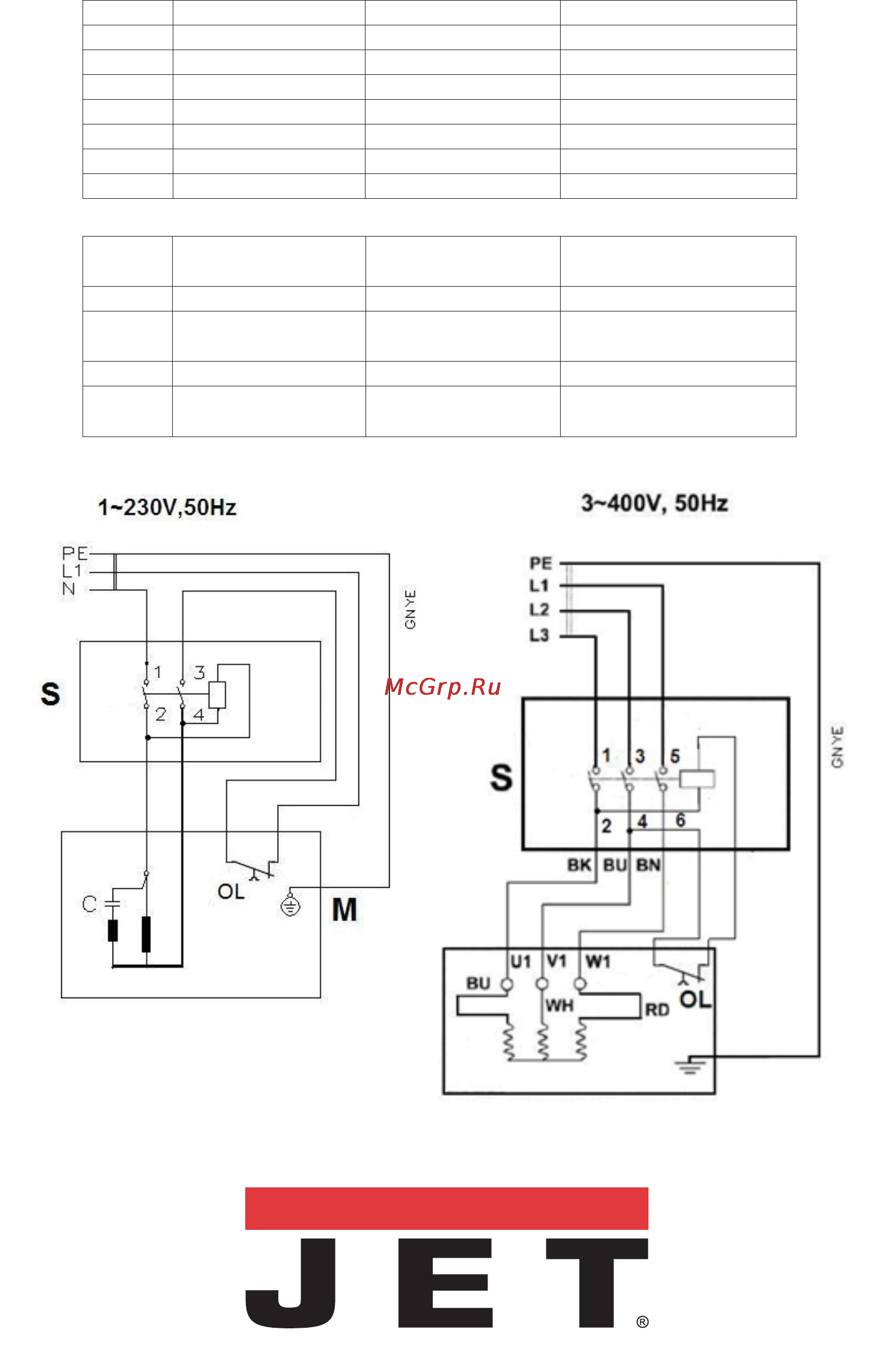

Схема электрических соединений для вытяжной установки DC-2300
Схема електричних з’єднань для витяжної установки DC-2300
DC-2300 сору құрылғысының электр жалғауларының үлгісі
10001055M …………………..…..~230В, 50Гц
10001055T ………….………..…..~400В, 50Гц
Цвет проводов Колір дротів Өткізгіштердің түсі
BK Черный Чорний Қара
WH Белый Білий Ақ
BU Синий Синій Көгілдір
BN Коричневый Коричневий Қоңыр
YE Желтый Жовтий Сары
RD Красный Червоний Қызыл
GNYE Желто-зеленый Жовто-зелений Сары-жасыл
Обозначение
символов
Позначення
символів
Таңбалардың
белгіленуі
M Двигатель Двигун Қозғалтқыш
S Магнитный
выключатель
Магнітний
вимикач
Магниттік
ауыстырғыш
C конденсатор Конденсатор конденсатор
OL защита от
перегрузки
Захист від
перевантаження
мөлшерден тыс
жүктемеден қорғаныс
