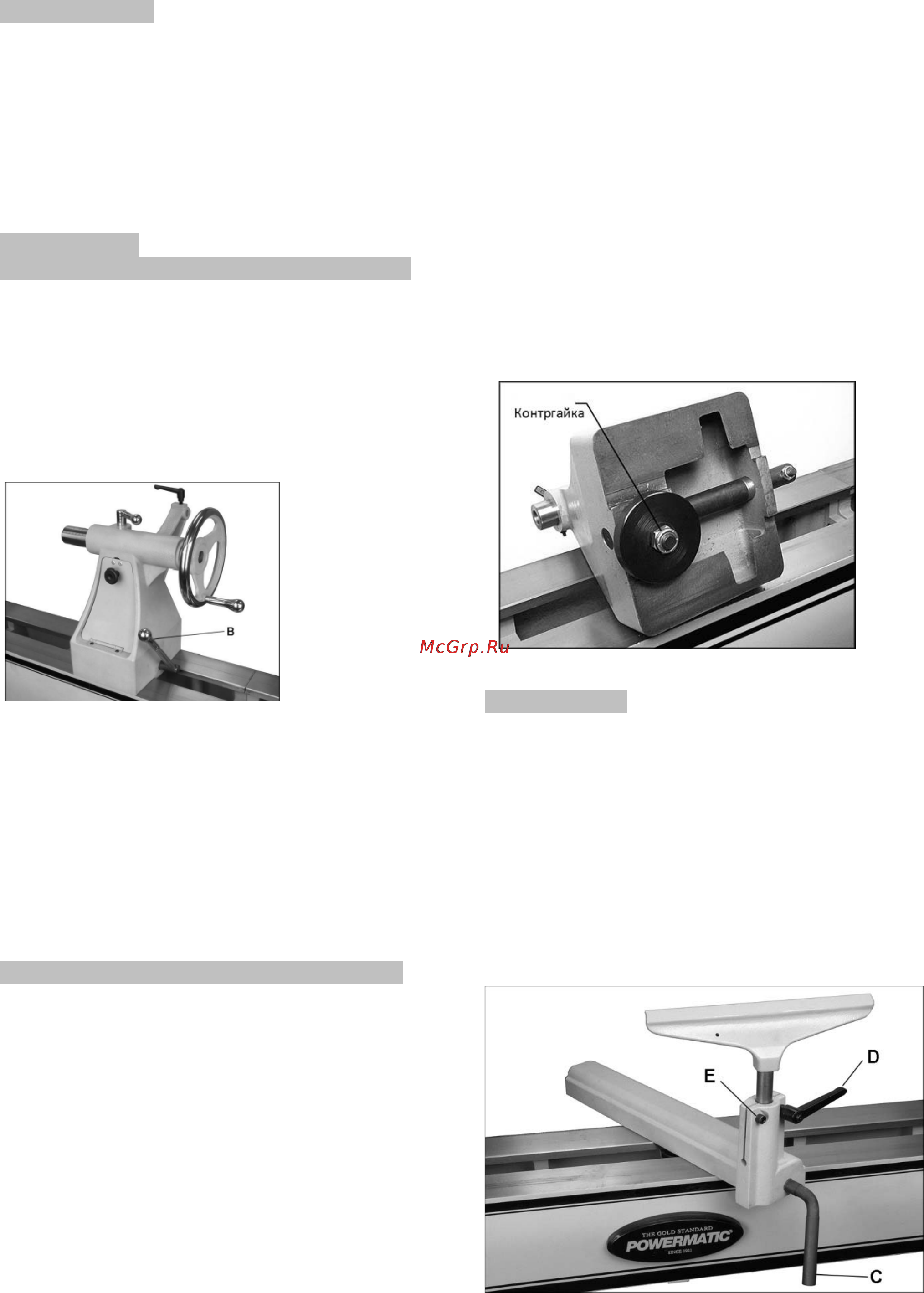

10
4.3 Удлинители
Не рекомендуется использовать удлинители;
попытайтесь подключить оборудование напрямую к
источнику питания. Если же удлинитель необходим,
удостоверьтесь, что кабель имеет достаточную
площадь сечения для тока питания станка. Если
площадь сечения кабеля будет не достаточна, может
произойти потеря мощности и перегрев кабеля.
5.0 Настройки
5.1 Перемещение передней/задней бабки
Чтобы передвинуть переднюю бабку, ослабьте
блокирующие эксцентрики на задней стороне (А,
рисунок 3) с помощью ключа в комплекте. Всегда
затягивайте эксцентрики, перед работой на станке.
Чтобы передвинуть заднюю бабку, поверните
фиксирующую рукоятку (В, рисунок 23) в
вертикальное положение. Поверните фиксирующую
рукоятку вперед или назад для фиксации задней
бабки на месте.
Рис. 23
Чтобы снять переднюю, заднюю бабку или основание
подручника со станины, отвинтит оба стопорных
болта (В, рисунок 3). После очередной установки
данных узлов на токарный станок, установите
стопорный болт(ы).
Для большинства токарных операций, кроме
операций точения вне станины, переднюю бабку
следует устанавливать с левого конца станины и
только заднюю бабку следует передвигать для
размещения заготовки.
5.2 Регулировка зажимного эксцентрика
Если передняя, задняя бабка или основание
подручника не фиксируется должным образом на
станине, когда фиксирующая рукоятка затянута, тогда
возможно понадобиться ее регулировка. На рисунке
24 показан пример регулировки задней бабке:
1. Снимите упорный винт на конце станины
токарного станка и сдвиньте заднюю бабку со
станины.
2. Поверните заднюю бабку на бок и слегка
отверните контргайку ключом в комплекте. (У
передней бабки – 2 гайки).
3. Установите заднюю бабку на станину и
проверьте регулировку. Повторите операцию,
если необходимо.
4. Установите упорный винт на место.
Рис. 24
5.3 Подручник
Станок оснащен 14”-дюймовым (356мм)
подручником. Его конструкция позволяет
производить настройку по высоте, перемещать
по станине, и поворачивать для удобства
работы.
Ослабьте рычаг на основании подручника (C,
Рис. 25), чтобы перемещать основание вперед-
назад или поворачивать.
Ослабьте рукоятку (D, Рис. 25), чтобы
поднимать и опускать подручник и поворачивать
его. Затяните рукоятку перед работой на станке.
Если шток подручника начнет проскальзывать,
затяните винт (E, Рис. 25).
Рис. 25
