Jet 4224B Powermatic (1794224B-RU) [6/17] Установка и сборка 3 объем поставки

Рис. 2

3.0 Установка и сборка

3.1 Объем поставки

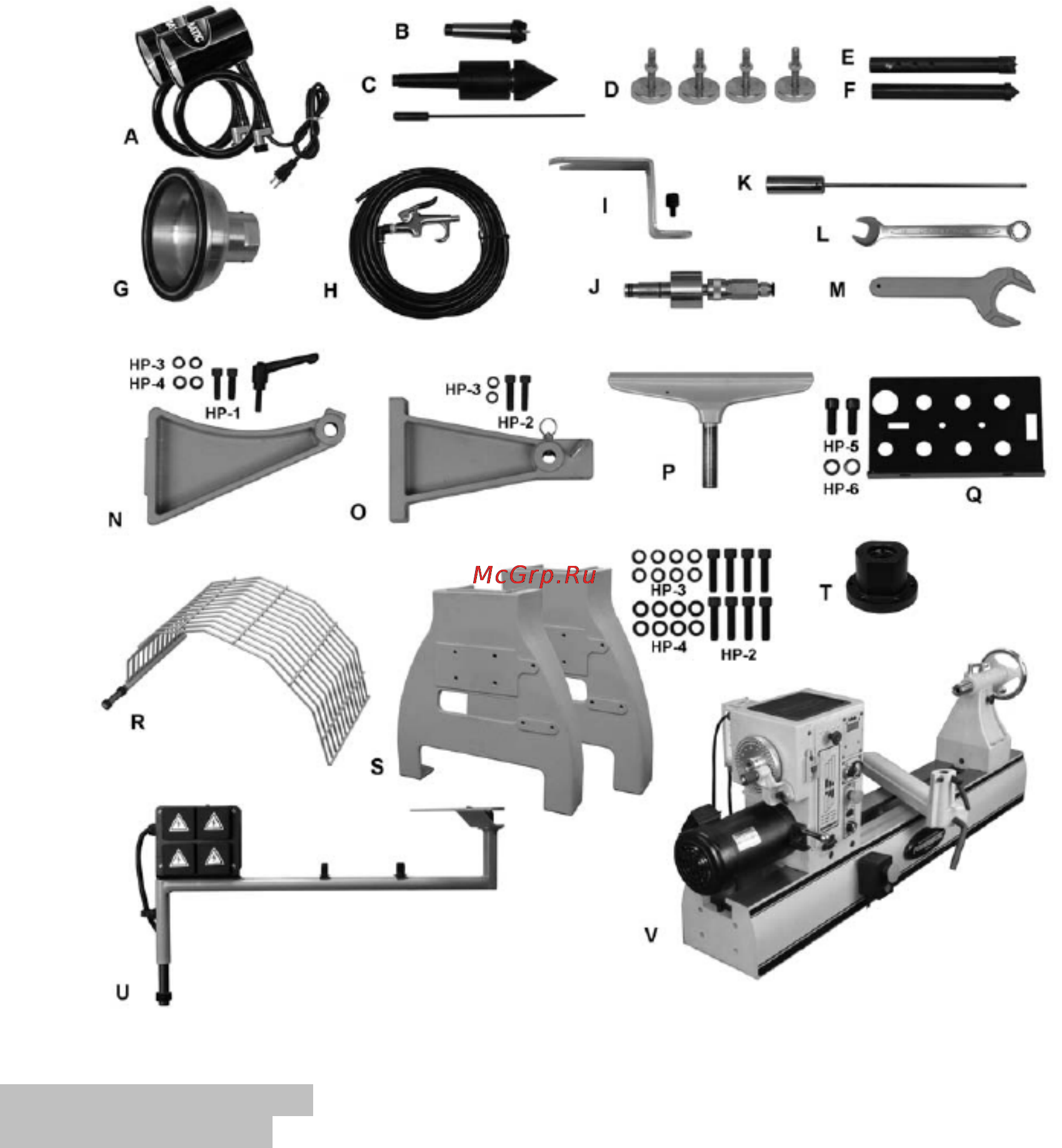

(См. рис. 2)

Кол-во.

A Светильник ..(опция, только для США)............ 2

B Вращ. центр ...................................................... 1

C Вращ. Центр со штифтом ................................ 1

D Регулируемые ножки .........................................4

E Вращ. центр....................................................... 1

F Поводковый центр неподвижный..................... 1

G Вакуумный патрон…......................................... 1

H Продувочный пистолет со шлангом................ 1

I Крепежная скоба для вакуумного адаптера......1

J Вакуумный адаптер….. ..................................... 1

K Выталкивающий штифт................................... 1

L Комбинированный ключ, 19 мм ........................1

M Ключ для планшайбы....................................... 1

N Кронштейн для копирования......................1

O Кронштейн для защиты..............................1

P 14” (356мм) подручник ....................... .......1

Q Полка для инструмента..............................1

R Защита ........................................................1

S Опора ...........................................................2

T Планшайба...................................................1

U Комплект для установки светильников (опция,

только для США)………………………………….1

V Станина с Передней бабкой/Задней бабкой/

Основанием подручника/Дистанционным

переключателем……………… .......................1

Жесткая упаковка (p/n 4224B-HP):

HP-1 Винт с внтур. шестигранником, 3/8x1-1/4 .... 2

HP-2 Винт с внтур. шестигранником 3/8x1-1/2 .... 10

HP-3 Пружинная шайба 3/8...................................12

HP-4 Плоская шайба 3/8 .......................................10

HP-5 Винт с внтур. шестигранником 1/2x1............ 2

HP-6 Пружинная шайба 1/2.....................................2
