ослабьте два установочных винта на шкиве
шпинделя (E, Рис. 33) при помощи
шестигранного ключа и передвиньте шкив в
нужную позицию. Затяните винты.
Когда шкивы и ремень выровнены правильно,
необычный пульсирующий звук или шум от
ремня отсутствуют.
5.15 Замена привода/шкива
Замена шкива шпинделя – это сложная
процедура. Для данной операции рекомендуется
отправлять переднюю бабку в
авторизированный сервисный центр.
См. Рис. 33.
1. Отключите станок от электросети.
2. Ослабьте зажим подвески мотора (A, Рис. 31)
и поднимите рычаг (B), чтобы поднять мотор.
3. Затяните зажим (A), чтобы зафиксировать
мотор в данной позиции. Снимите ремень со
шкивов.
4. Ослабьте два установочных винта (F) на
делительном диске при помощи шестигранного
ключа и снимите диск с передней бабки.
5. Ослабьте и снимите фиксирующую гайку
подшипника и звездчатую шайбу (C/D, Рис. 32).
6. Слегка выдвиньте шпиндель из передней
бабки, только чтобы снять шкив или ремень.
ПРИМЕЧАНИЕ: Возможно, вам придется
стукнуть по концу шпинделя через деревянную
колодку, чтобы сдвинуть его. (НИКОГДА не
стучите стальным молотком непосредственно по
шпинделю.)

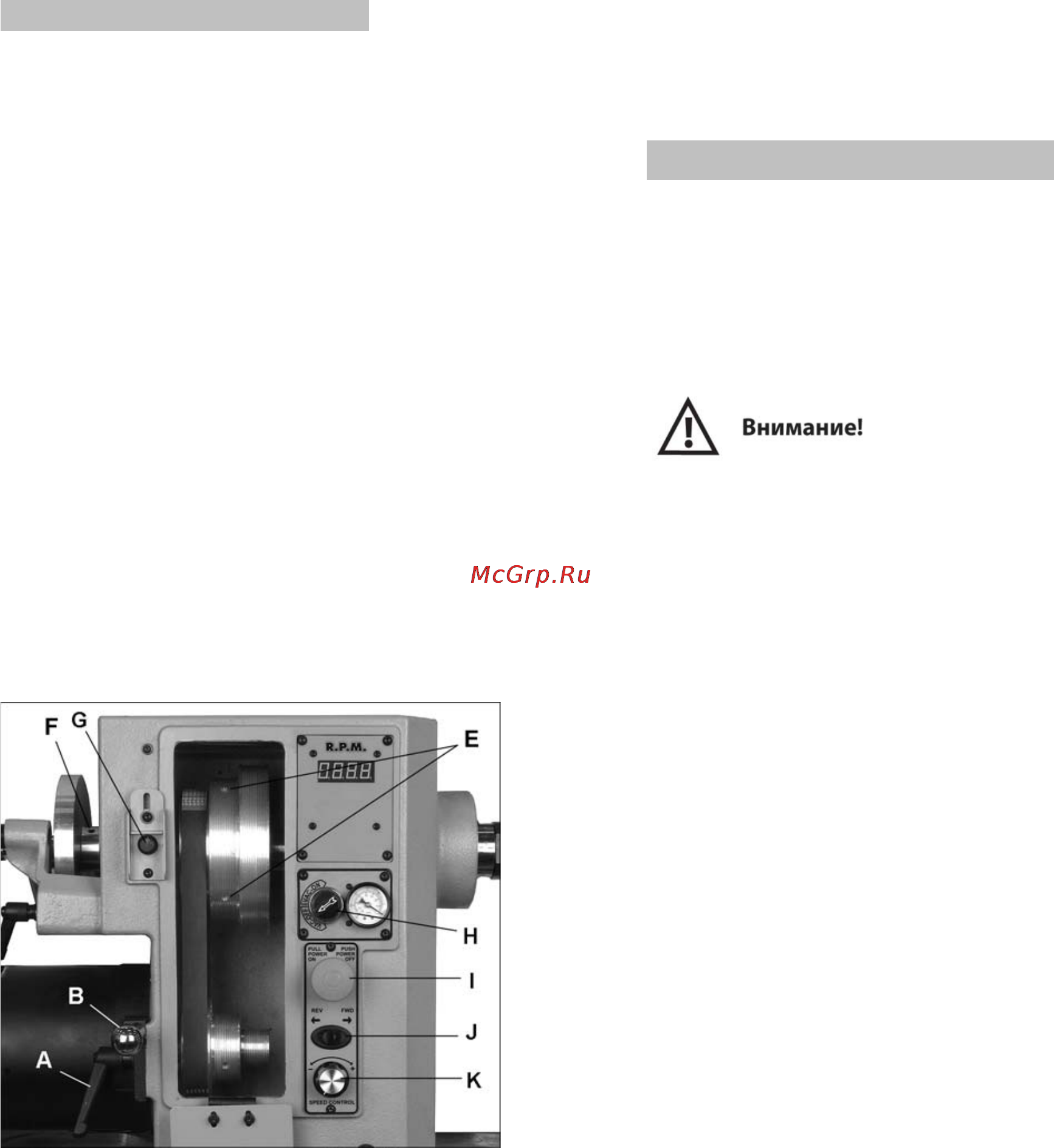

Рис. 33
7. При замене шкива шпинделя, ослабьте два
установочных винта (E, Рис. 33) и сдвиньте шкив
со шпинделя.
8. Установите новый шкив, слегка затянув два
установочных винта. Убедитесь, что шкив
расположен правильно.
9. Задвиньте шпиндель на место, установите
звездчатую стопорную шайбу и фиксирующую
гайку подшипника (C/D, Рис. 32). Проверьте
люфт шпинделя в осевом направлении (См.
раздел 5.13, «Проверка люфта шпинделя»).
10. Установите делительный диск на место и
затяните установочные винты (F, Рис. 33).
11. Выровняйте новый шкив (См. раздел 5.14,
«Выравнивание ремня и шкивов»), затем крепко
закрутите два установочных винта (E, Рис. 33)
на шкиве.
12. Ослабьте фиксатор, мотор опустится. Не
перетягивайте. Достаточно легкого нажатия на
рукоятку натяжения, чтобы предотвратить
проскальзывание ремня.
13. Затяните фиксатор.
6.0 Управление станком
См. рис. 33 и 34
(H) Переключатель вакуума с манометром
(I) Вкл./Выкл. (передней бабки): Вдавите для
останова станка, вытолкните для запуска.
(J) Прямой ход/Реверс
Предупреждение: при работе с планшайбой или
вакуумным патроном убедитесь, что два
установочных винта на планшайбе/патроне
затянуты! В противном случае
планшайба/патрон может выкрутиться из
шпинделя передней бабки.
(K) Ручка изменения числа оборотов: Всегда
запускайте станок на низких оборотах, когда
ручка полностью повернута против часовой
стрелки.
ПРИМЕЧАНИЕ: Не пытайтесь изменить
настройки частотного преобразователя (AC
инвертера). Используйте только узлы
управления на передней панели передней
бабки. Подробнее см. раздел 5.12.
(L) Вкл./Выкл. (дополнительный выключатель):
поднимите рычажок, чтобы включить. Опустите
для выключения. Предохранительный ключ (L1)
можно снять, чтобы предотвратить включение.
Для запуска, предохранительный ключ нужно
заново установить.
Корпус дополнительного выключателя имеет
магнитную заднюю стенку и ее можно
прикрепить к любой металлической поверхности
станка.
ПРИМЕЧАНИЕ: Если при работе станка
случится временное отключение подачи
электроэнергии, станок не запустится
автоматически при подаче электроэнергии.
Переключите режимы Вкл./Выкл. для
перезапуска станка.
