12

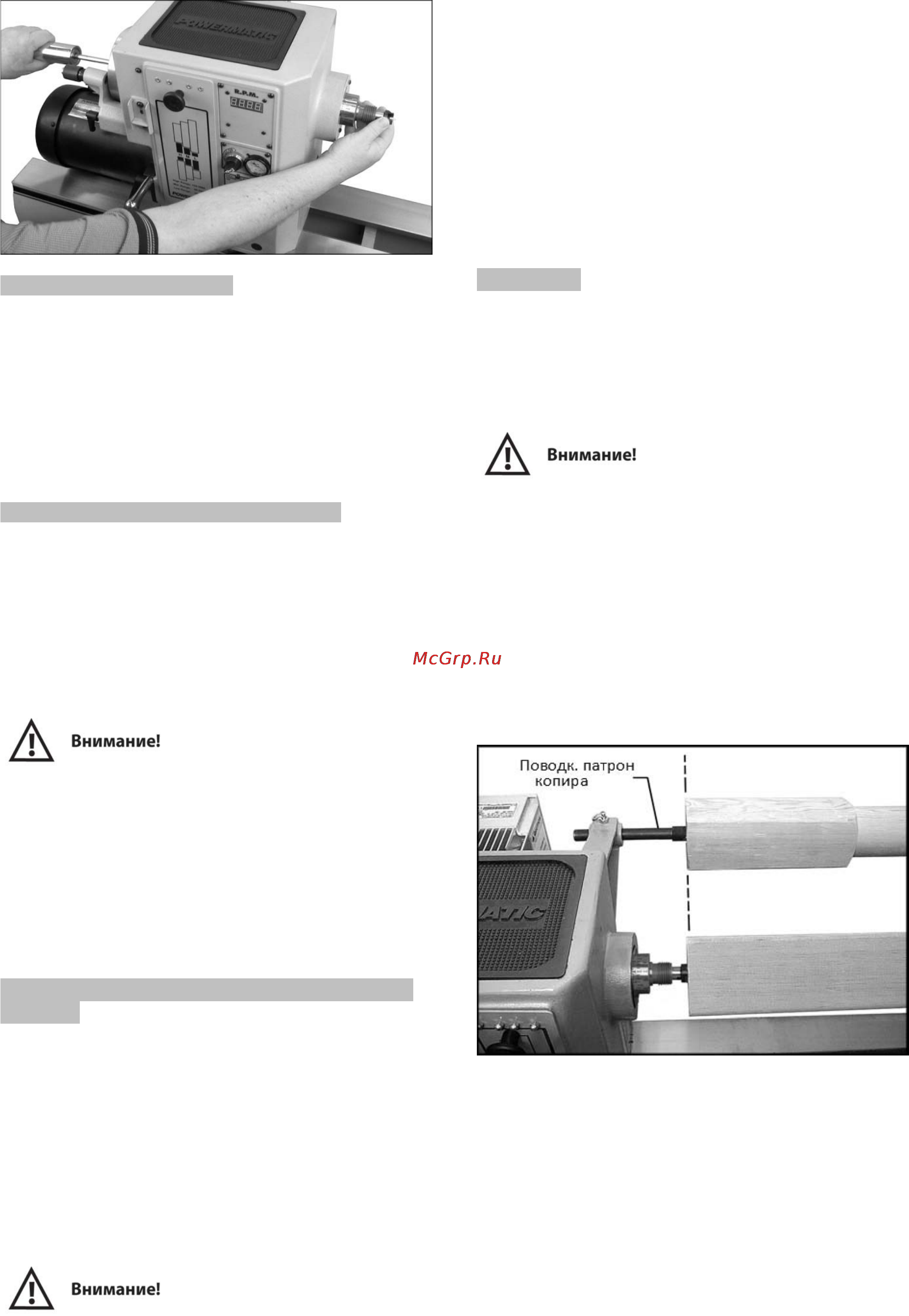

Рис. 28
5.8 Блокировка шпинделя
1. Нажмите кнопку блокировки шпинделя (см. G,
Рис. 33) и слегка поверните шпиндель, пока
кнопка полностью не утопится. Задвиньте
планку на кнопку.
2. Поверните рукой шпиндель до фиксации.
3. Поднимите планку для разблокировки
шпинделя.
ВАЖНО: Перед началом работы с вращающим
движением шпиндель нужно разблокировать.
5.9 Установка и демонтаж планшайбы
1. Отключите станок от электросети.
2. Установите планшайбу на заготовку.
3. Заблокируйте шпиндель.
4. Установите планшайбу на резьбу передней
бабки и поверните ее по часовой стрелке
вручную. При включении станка (прямом
вращении), вращательное усилие еще больше
завинтит планшайбу.
5. Планшайба готова к работе.
Если вы решите работать на реверсе,
убедитесь, что два установочных винта в
планшайбе затянуты! В противном случае
планшайба может выкрутиться из шпинделя
передней бабки.
6. Для демонтажа планшайбы, ослабьте два
установочных винта. Заблокируйте шпиндель и
выкрутите планшайбу против часовой стрелки
при помощи ключа для планшайбы.
5.10 Установка и демонтаж вакуумного
патрона
1. Отключите станок от электросети.
2. Заблокируйте шпиндель.
3. Установите вакуумный патрон в резьбовое
соединение шпинделя и поверните по часовой
стрелке вручную. При включении станка
(прямом вращении), вращательное усилие еще
больше завинтит вакуумный патрон.
4. Убедитесь, что вакуумный адаптер вставлен в
делительный диск и подключен сжатый воздух.
Включите пневмосистему и подведите заготовку
к вакуумному патрону.
Если вы решите работать на реверсе,
убедитесь, что два установочных винта в
вакуумном патроне затянуты! В противном
случае патрон может выкрутиться из
шпинделя передней бабки.
5. Для демонтажа вакуумного патрона,
отключите подачу воздуха и ослабьте два
установочных винта. Заблокируйте шпиндель и
выкрутите вакуумный патрон против часовой
стрелки при помощи ключа для планшайбы.
5.11 Копир
Шпиндельный копир состоит из двух центров,
закрепленных в кронштейнах по бокам станка.
Копир используется для установки исходной
детали, с которой нужно снимать размеры для
копирования. Размеры перенесутся на новую
заготовку.
Для использования копира следует снять
защиту со станка. Будьте осторожны и
оденьте защитную маску при работе без
защитного механизма станка.
1. Снимите защиту с кронштейна.
2. Установите вращающийся четырехзубцовый
поводковый патрон копира на кронштейн
защиты, подняв фиксатор, вставьте центр так,
чтобы его конец был на одном уровне с концом
центра, установленного на передней бабке. См.
Рис. 29. Фиксатор в кронштейне должен войти в
одно из отверстий центра в данной позиции.
Рис. 29
3. Установите неподвижный центр копира в
кронштейн копира и затяните рукоятку. См. Рис.
30.
4. Установите вращающийся четырехзубцовый
поводковый патрон в заготовку. Ослабьте
рукоятку фиксации задней бабки и продвиньте
заднюю бабку до тех пор, пока вращающийся
центр не будет на расстоянии около 25мм от
заготовки, затяните рукоятку. Выдвиньте
вращающийся центр при помощи маховика
