3.2 Инструмент для сборки
Поставляется со станком:
19 мм комбинир. ключ (для передней бабки)
Не поставляется со станком:
4 мм шестигранный ключ (для светильников,
втулок)
8 мм шестигранный ключ (для опор,
кронштейнов)
10 мм шестигранный ключ (для инструм. полки)
14 мм гаечный или торцевой ключ (для
светильников)
Возможно, потребуется и другой инструмент, в
зависимости от заказанных Вами опционных
принадлежностей.
3.3 Распаковка и чистка
1. Достаньте все небольшие части из основной
коробки. Не выбрасывайте коробку и
упаковочный материал, пока не соберете
станок и не начнете работу на нем.
2. Исследуйте содержимое на наличие
повреждений при транспортировке; при
обнаружении повреждений, сообщите
дистрибьютору.
3. Сравните содержимое коробки с содержимым
объема поставки данной инструкции.
Сообщите о недопоставке Вашему
дистрибьютору. Внимание: Сначала
проверьте станок – некоторые узлы могут
быть предварительно установлены.
3.4 Монтаж опор

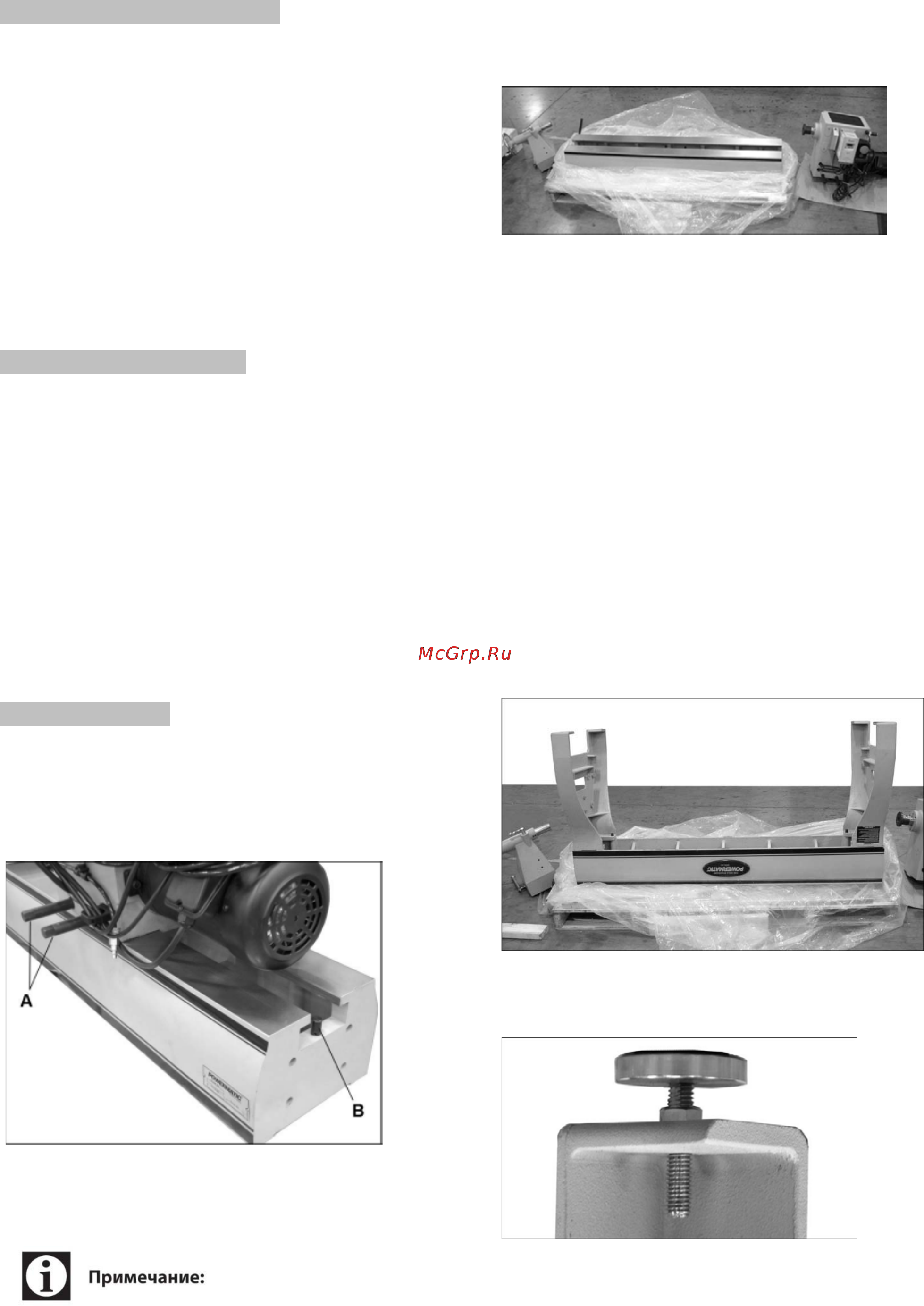

См. Рисунки 3-6.
1. Ослабьте эксцентрики передней бабки (А,
рисунок 3) с помощью ключа в комплекте.
2. Развинтите стопорные болты (В, рисунок 3) с
каждой из сторон станины.
Рис. 3
3. Сдвиньте переднюю бабку, заднюю бабку и
основание подручника (рисунок 4).
Внимание! Передняя бабка весит 85
килограмм. Попросите помочь вам ее снять.
Несоблюдение требований может повлечь за
собой получение травмы и/или повреждение
передней бабки.
Рис. 4
4. Осторожно переверните станину вверх дном
(убедитесь, что никакие посторонние
предметы под станиной не находятся, они
могут повредить направляющие станины).
Поверните ее на сторону без таблички с
логотипом Компании PowermatIc
, чтобы не
повредить логотип.
5. Установите опоры (рисунок 5), используя
восемь винтов, стопорные шайбы и плоские
шайбы (HP-2/3/4). Предупредительная
табличка должна быть размещена по
направлению к передней части станины.
Примечание: При установке Набора для
удлинения станины #6264900 20’ (что не
предусмотрено в базовой комплектации),
убедитесь, что правая опора и торцевая
поверхность станины находятся на одном
уровне (заподлицо). Подробнее см. рисунок 16 и
сопроводительные инструкции.
6. Крепко затяните винты.
Рис. 5
7. Установите регулируемые ножки (Рис. 6) и
завинтите каждую гайку на опоре. (Ножки можно
отрегулировать позднее).
Рис. 6
Примечание: Если вы прикрутите станок к полу
вместо использования регулируемых ножек, и
вы будете устанавливать Набор для удлинения
станины #6264900 20’ (опция), нужно будет
что-либо подложить под опоры (мин. на
1-1/2”),
