ɊɍɋɋɄɂɃ
МОНТАЖ
ТЕХНИКА БЕЗОПАСНОСТИ
7. Техника безопасности
Монтаж, ввод в эксплуатацию, а также техобслуживание и
ремонт прибора должны производиться только квалифи-
цированным специалистом.
7.1 Общие указания по технике безопас-
ности
Мы гарантируем безупречную работу устройства и безо-
пасность эксплуатации только при использовании ориги-
нального дополнительного оборудования и оригинальных
запчастей.
7.2 Предписания, нормы и положения
Необходимо соблюдать все национальные и ре-
гиональные предписания и постановления.
7.3 Водопроводные работы
7.3.1 Водопроводная линия для холодной воды
В качестве материала для труб могут использоваться сталь,
медь или пластик.
Необходим предохранительный клапан.
7.3.2 Водопроводная линия для горячей воды
В качестве материала для труб могут использоваться медь
или пластик.
Опасность повреждения!
При использовании труб из пластика нужно учи-
тывать указания из главы «Технические характе-
ристики / Возможные неисправности».
Прибор необходимо эксплуатировать с напорной армату-
рой!
8. Описание прибора
Оба нагревательных элемента находятся в защитной трубе.
Благодаря этому возможна сухая замена нагревательных
элементов. Для замены прибор опорожнять не нужно. На-
гревательные элементы соответственно закреплены пре-
дохранительным шплинтом.
8.1 Объем поставки
Комплект поставки прибора:
- 2 установленные планки для подвешивания
- Предохранительный клапан (SYR) с обратным
клапаном
9. Монтаж
9.1 Место установки
Прибор предназначен для жесткого крепления на стене.
Стена должна быть рассчитана на соответствующую на-
грузку.
Рядом с прибором должен находиться соответствующий
слив для отвода излишков воды, образующихся в резуль-
тате теплового расширения.
;;:

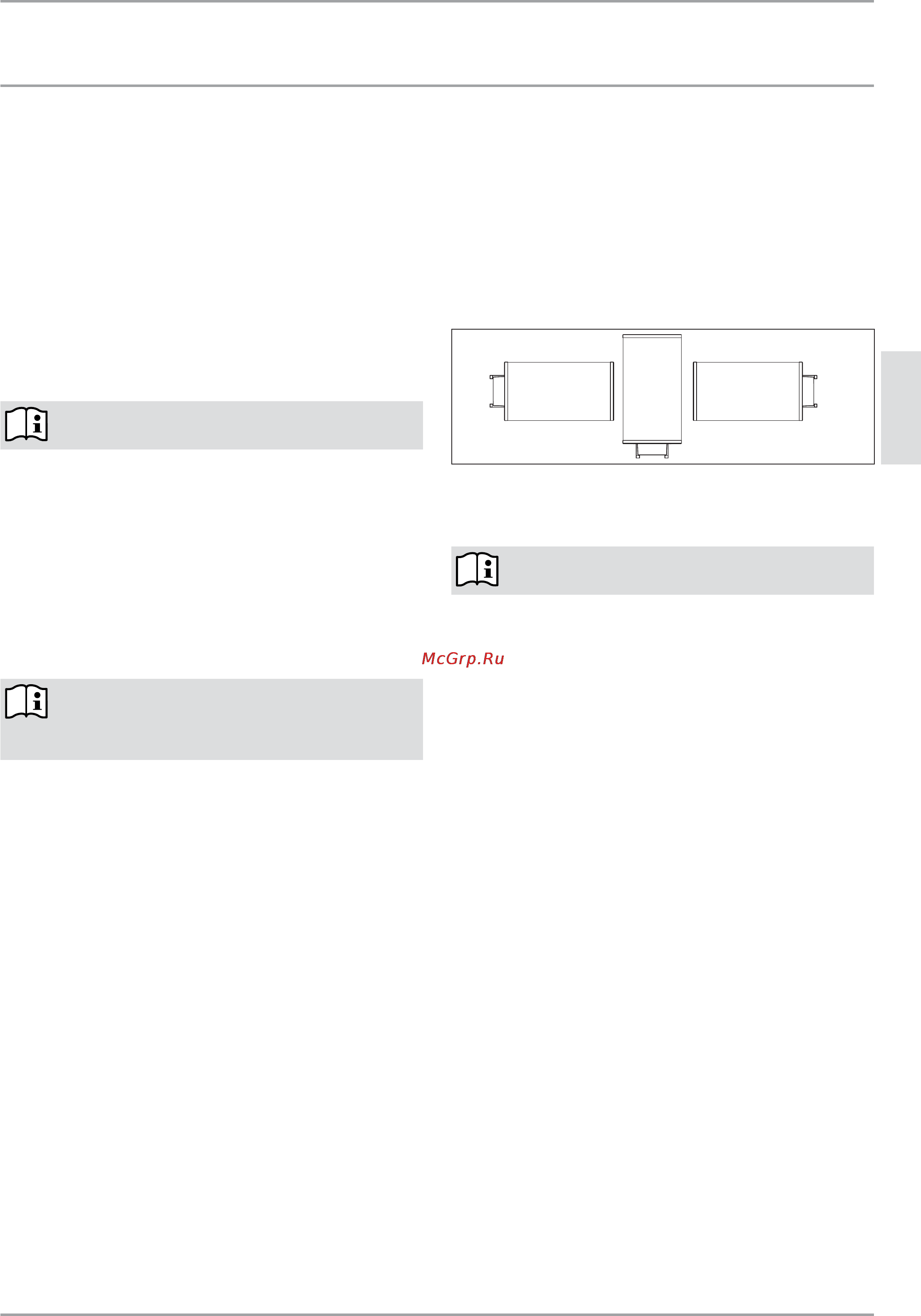

26_02_09_0135
ª Установите прибор вертикально или горизонтально
в показанном положении в помещении, где не проис-
ходит замерзание, рядом с краном.
Позаботьтесь о том, чтобы ручка настройки тем-
пературы была доступна спереди.
9.2 Монтаж прибора
Планки для подвешивания, закрепленные на приборе,
оснащены пазами для крючков, обеспечивающими в боль-
шинстве случаев монтаж на уже существующие настенные
шпильки предыдущего прибора.
ª В другом случае нужно произвести разметку отвер-
стий на стене (см. главу «Технические характеристики /
Планка для подвешивания»).
ª Дюбеля с саморезами или резьбовые шпильки с шай-
бами и гайками нужно подбирать с учетом жесткости
стены.
ª Просверлите отверстия и вверните саморезы или
гайки настолько, чтобы до стены оставалось около
10 мм.
ª Повесьте прибор с планками для подвешивания на
саморезы или шпильки. При этом нужно учитывать по-
рожний вес прибора (см. главу «Технические данные /
Таблица параметров»), и при необходимости привле-
ките
к работе помощника.
ª Выровняйте прибор по вертикали или горизонтали.
ª Затяните все саморезы или гайки.
