Stiebel Eltron PSH 50 COMFORT UNIVERSAL 229270 [32/44] Монтаж технические характеристики

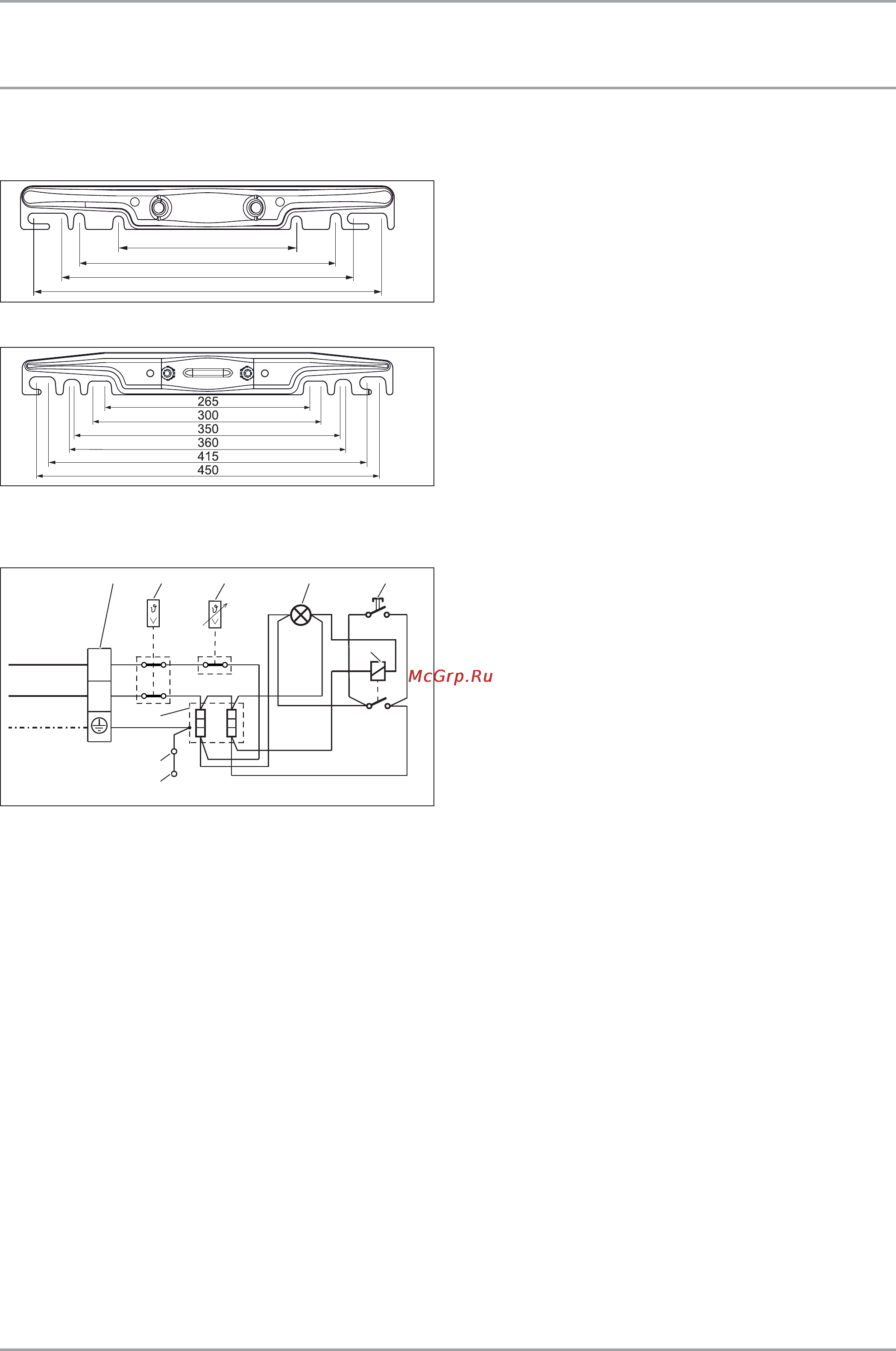

![Stiebel Eltron PSH 150 COMFORT UNIVERSAL 229274 [32/44] Монтаж технические характеристики](/views2/1019993/page32/bg20.png)
ŗŝTZ+HB%HV`eC.pVZ< qqqĪZ`.<é<`VHCĪHB
МОНТАЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Планка для подвешивания
30 - 50 л
80_02_07_0005
80 - 150 л
80_02_07_0006
16.2 Электрическая схема
Однофазная сеть переменного тока, 230 В
1
/
6
7
8
9
21345
26_02_09_0134
1 Клеммная колодка
2 Предохранительный ограничитель температуры
3 Терморегулятор
4 Сигнальная лампа индикации рабочего режима
5 Кнопка быстрого нагрева
6 Реле
7 Защитный анод
8 Бак
9 Фланец узла нагр.
