CONDTROL iTeo2 / iTeo5 / iTeo10

ТЕОДОЛИТЫ ЭЛЕКТРОННЫЕ

CONDTROL iTeo2 / iTeo5 / iTeo10

ТЕОДОЛИТЫ ЭЛЕКТРОННЫЕ

руководство по эксплуатации руководство по эксплуатации

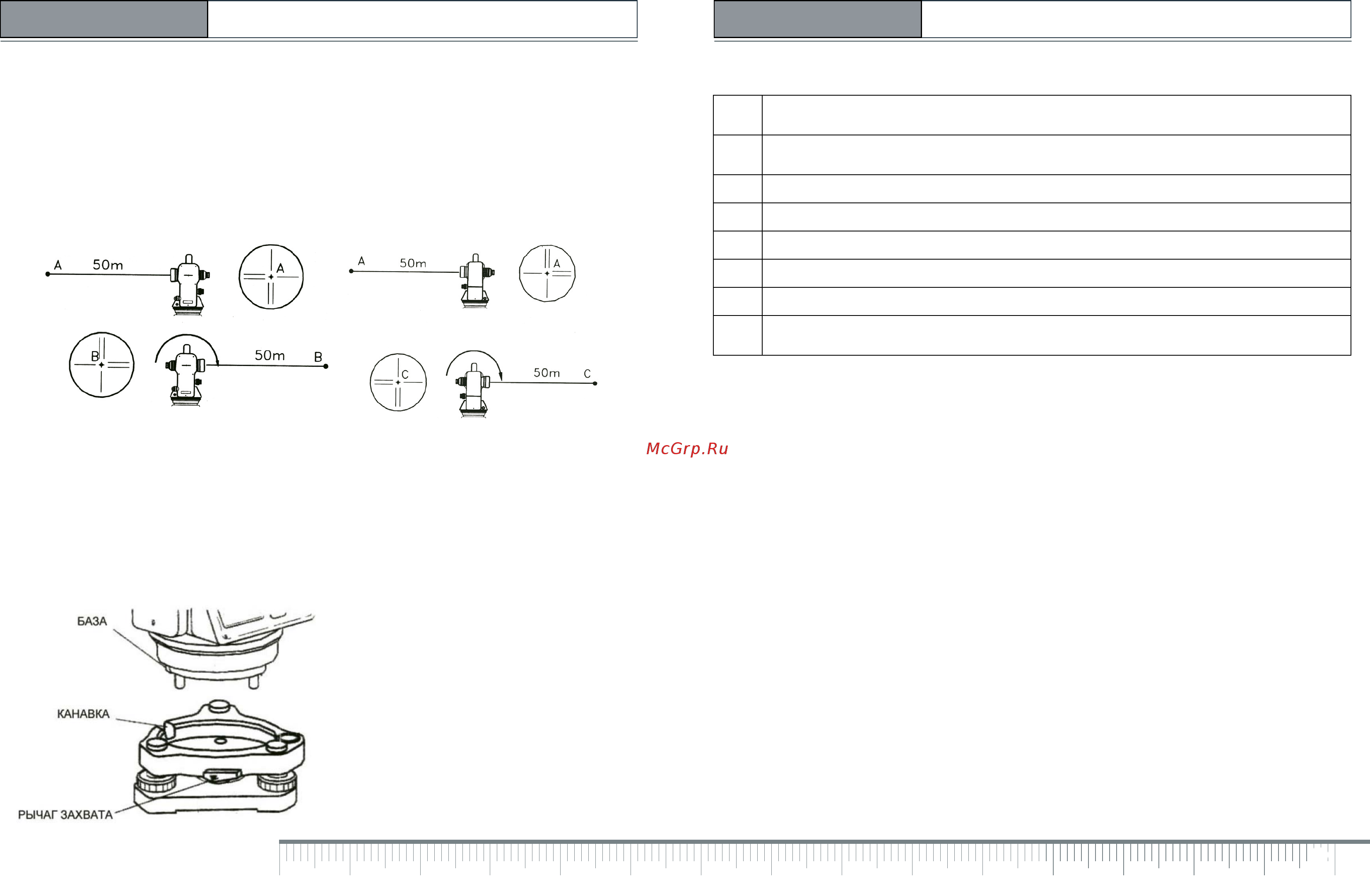

Снова наведитесь на цель А и зафиксируйте винт.

f. Ослабьте фиксатор вертикального хода телескопа и поверните его на 180

вокруг горизонтальной оси.

g. Если цели В и С не совпадают, проделайте следующие действия:

Настройка:

a. Откройте крышку секции перекрестия.

b. Вычислите цель D между целями В и С, она дожна находиться на 1/4 расстояния между целями В и С (расстояние

отмеряется от цели C).

c. Наведите перекрестие на цель D. Закрепите винты. Проведите проверку.

Если цели В и С совпадают, то настройка завершена. При необходимости повторите настройку.

Рычаг захвата

Для удобства снятия и установки прибора на треггере воспользуйтесь рычагом-фиксатором (см.рис.).

Снятие прибора:

a. Поверните рычаг захвата на 180

по часовой стрелке.

b. Поднимите прибор вверх одной рукой, второй придерживайте рычаг захвата.

Установка:

a. Убедитесь, что прибор встал в канавку перед установкой на базу.

b. Закрепите рычаг захвата.

ОПИСАНИЕ ОШИБОК

E01

Ноль вертикального угла находится за пределами диапазона или установка прибора выполнена непра-

вильно.

E02

Нулевое положение компенсатора находится за пределами диапазона или установка прибора выпол-

нена неправильно.

E03 Ошибка во время измерения, измеренное значение находится за пределами диапазона.

E04 Сбой во внутренней памяти системы.

E05 Произведите настройку в сервисном центре.

E06 Ошибка измерения угла

E07 Уровень коллимации или вращение трубы телескопа слишком высокое (в течение 4 об/с).

E08

Обнаружены ошибки измерительной системы. Прибор нужно выключить и включить повторно для

устранения этой ошибки.
