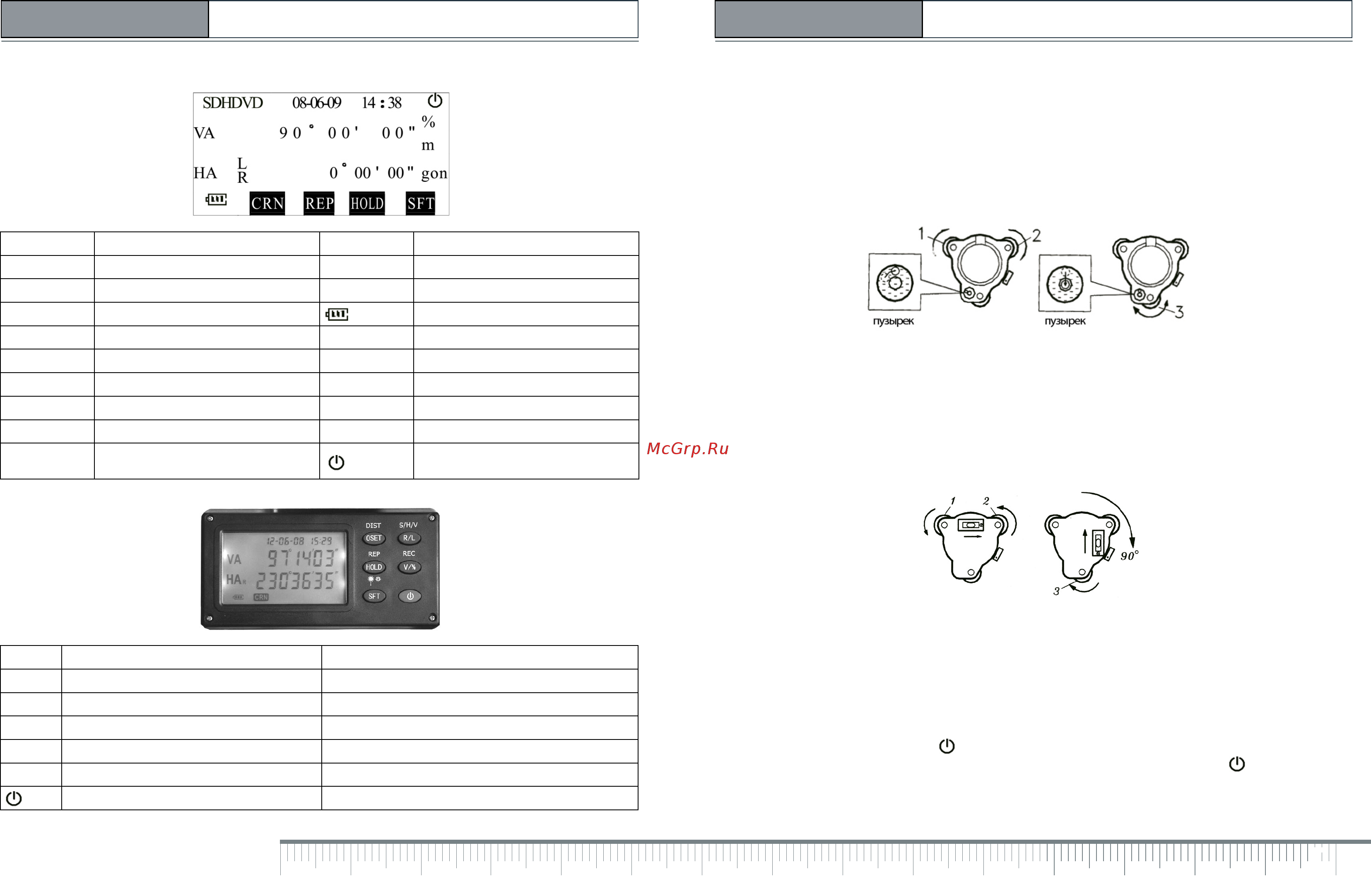

Дисплей и показания на дисплее

Дисплей Функция Дисплей Функция

SD Расстояние по откосу HOLD Удерживает значение гориз.угла

HD Горизонтальное расстояние TILT Выход за диапазон самовыравнивания

VD Вертикальное расстояние Индикация заряда батареи

VA Вертикальный угол % Проценты, градусы

Гор.угол левый m Единица измерения расстояния, #m

Гор.угол правый gon Единица измерения угла, #gon

SFT Вторая функция 08-06-09 Дата

REP Повторить измерение гор.угла 14:38 Время

CRN Компенсировать (уравнивать)

Включена функция автоматического

отключения

Панель управления

Клавиша Функция 1 Функция 2

OSET Установка гор.угла 0 Измерение расстояния (подсоединение к дальномеру)

HOLD Удерживание значения гор.угла Повторить измерение гор.угла

SFT Подсветка Выбрать вторую функцию

R/L Правый/левый гор.угол Установка режима

V/% Отображение угла в градусах или процентах Единица измерения расстояния, #m

Индикация включения

РАБОТА С ПРИБОРОМ

1. Приведение инструмента к горизонту

1.1. Выровняйте и отцентрируйте прибор.

1.2. Установка инструмента на штатив.

Установите штатив так, чтобы его ножки были равноудалены от него. Затяните зажимные винты на штативе.

1.3. Горизонтирование инструмента круглым уровнем.

Поворачивая винты 1 и 2, как показано на рисунке, добейтесь, чтобы пузырек переместился как можно ближе к

центру уровня и затем поворотом винта 3 добейтесь, чтобы пузырек был точно в центре уровня.

1.4. Выровняйте инструмент цилиндрическим уровнем

1.4.1. Ослабьте винт горизонтального хода и поверните инструмент. Добейтесь, чтобы цилиндрический уровень был

параллелен линии, соединяющей центры подъемных винтов 1, 2. Поворачивая эти винты, добейтесь, чтобы пузырек

был в центре ампулы.

1.4.2. После этого поверните инструмент на 90° (100 gon) вокруг вертикальной оси и, поворачивая третий винт,

добейтесь положения пузырька уровня точно по центру ампулы.

1.4.3. Повторите описанную процедуру несколько раз, так, чтобы смещение пузырька не превысило одно деление

ампулы при любом угле поворота прибора.

2. Центровка инструмента при помощи лазерного отвеса (для модели с лазерным отвесом)

Включите лазерный отвес, нажав и удерживая кнопку SFT в течение 2 секунд. Двигайте инструмент, ослабляя винты

на штативе. Совместите точку лазерного отвеса с необходимой точкой на местности (объекте).

3. Конечное выравнивание прибора

Повторите процедуру (2) и убедитесь, что пузырек находится в центре пузырькового уровня. Затяните установоч-

ный винт.

Вк лючение прибора

Нажмите на кнопку включения прибора . Дисплей загорится. Значение вертикального угла на дисплее должно

быть 0. Чтобы выключить прибор, нажмите и удерживайте более 2-х сек кнопку включения .

Поменяйте батареи, если уровень заряда низкий.

Чтобы прибор был готов к угловым измерениям, покачайте зрительной трубой вверх-вниз, так, чтобы она прошла

отметку 0.
