CONDTROL iTeo2 / iTeo5 / iTeo10
ТЕОДОЛИТЫ ЭЛЕКТРОННЫЕ
16
17
CONDTROL iTeo2 / iTeo5 / iTeo10
ТЕОДОЛИТЫ ЭЛЕКТРОННЫЕ
руководство по эксплуатации руководство по эксплуатации

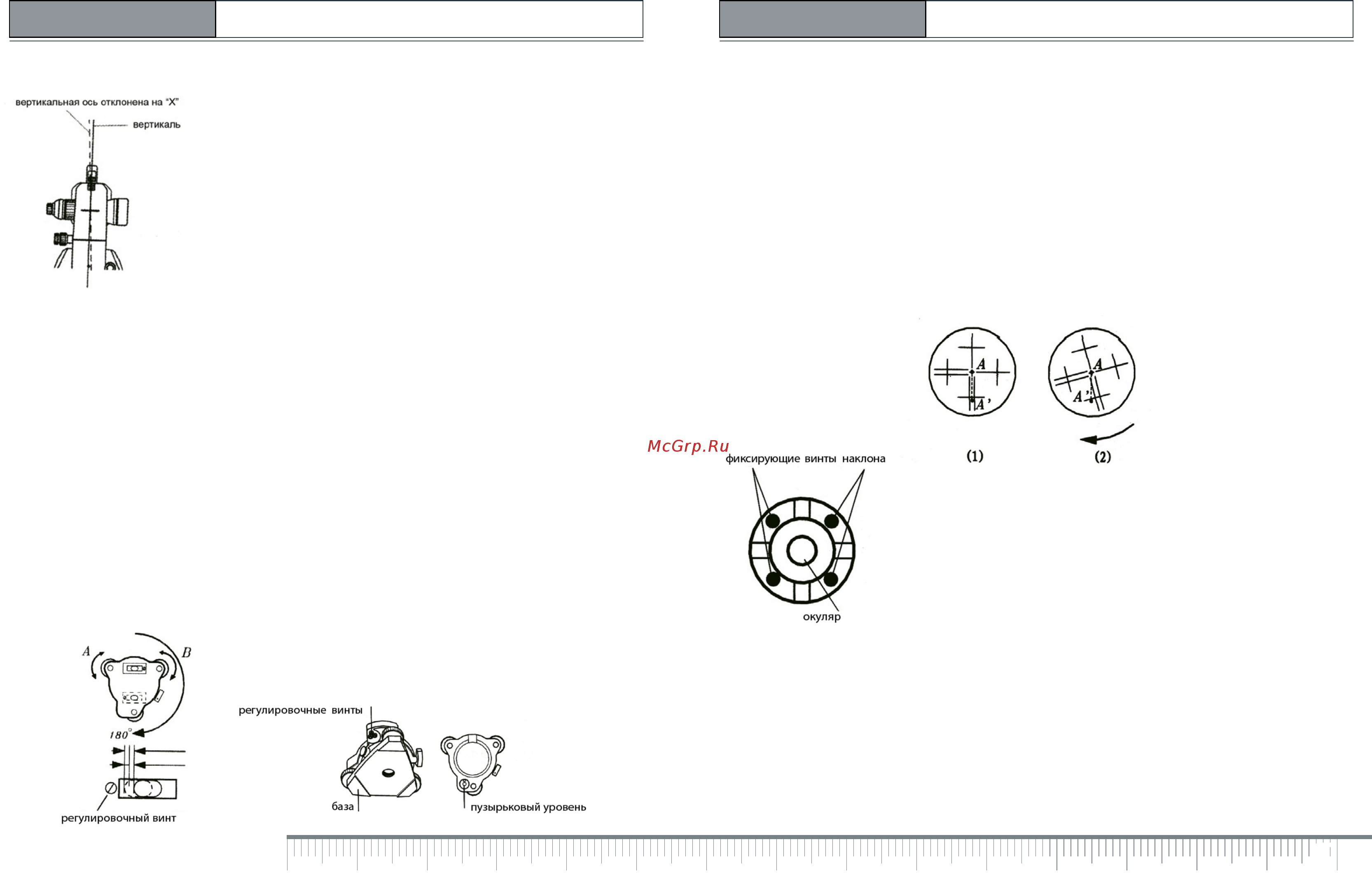

2. Функция корректировки (iTeo2/ iTeo5)
Теодолит оснащен компенсатором вертикальной оси уклона. Прибор имеет
функцию самовыравнивания угла наклона. Когда датчик уклона включен, при-
бор может отображать угол уклона вертикальной оси. Вы можете выровнять
прибор вручную. Когда угол уклона выходит за диапазон самовыравнивания,
на дисплее отображается “TILT”. Необходимо выровнять прибор.
Важно:
- При ветреной погоде или при тряске отображение угла нестабильно. Следует
отключить компенсатор перед измерением.
- Перед тем, как включить или отключить функцию компенсатора, прочитайте
“Setup”.
3. Подсветка
Теодолит имеет подсветку дисплея и сетки нитей. При нажатии и удерживании кнопки более 2-х сек. подсветка
включается/выключается. Если вы не работаете с инструментом 20 или 30 мин., питание выключается.
Проверка и настройка
a. Настройте окуляр телескопа перед измерени-ями, которые подразумевают навеление на объект через окуляр.
b. Запомните (запишите) измерения, так как последующие измерения могут зависить от текущих.
c. Завершите настройки, затянув все фиксирующие винты. (внимательно: не перетягивайте винты)
d. Настроечные винты должны быть достаточно затянуты, но не перетянуты.
e. После настроек прибора всегда проверяйте точноть и правильность настроек.
1. Настройка и проверка цилиндрического уровня.
Проверка:
a. Поместите цилиндрический уровень параллельно регулировочным винтам (например. А,В).
Используйте эти два винта выровнять пузырек цилиндриеского уровня по центру.
b. Далее, поверните прибор на 180
0
вокруг вертикальной оси и проверьте местоположение пузырька. Если пузырек
сместился, проведите настройку.
Настройка:
a. С помощью регулировочного винта подстраивайте только 1/2 от части смещения.
b. Скорректируйте настройки с помощью регулировочных винтов А и В.
c. Далее, поверните прибор на 180
0
вокруг вертикальной оси и проверьте местоположение пузырька. Если пузырек
сместился, проведите настройку еще раз.
2. Проверка и настройка круглого пузырькового уровня.
Проверка:
Аккуратно выставьте инструмент с помощью цилиндрического уровня. Если при этом пузырек круглого
уровеня окажется в цетре, дальнейшие настройки не нужны, в противном случае проведите настройку.
Настройка:
Переместите пузырек в центр уровня при помощи 3-х винтов на обратной стороне круглого уровня с
помощью инструмента, который входит в комплект поставки (см. рис.).
3. Проверка и настройка вертикального перекрестия.
Настройка необходима, если перекрестие не перпендикулярно к горизонтальной оси прибора.
Проверка:
a. Установите прибор на штатив и выровняйте.
b. Наведите перекрестие на цель А, которая должна быть хорошо видна и находиться на расстоянии минимум 50
метров.
c. Далее поверните телескоп и проверьте, двигается ли точка вдоль по вертикальной прямой на перекрестии.
d. Если точка двигается параллельно (см. рис.(1)), то вертикаль перекрестия перпендикулярна (дальнейшая на-
стройка не требуется).
e. Если точка двигается с отклонением от вертикальной прямой, то необходима настройка.
4. Коллимация прибора
Коллимация прибора необходима для того, чтобы визирная линия телескопа была перпендикулярна горизонталь-
ной оси прибора.
Проверка:
a. Установите прибор так, чтобы можно было навестись на цель, на расстоянии 50 м в 2-х противоположных на-
правлениях (рис.3).
b. Наведитесь на цель А
c. Ослабьте фиксатор вертикального хода телескопа и поверните его на 180
0
вокруг горизонтальной оси.
d. Наведитесь на цель В, на том же расстоянии, что и цель А.
e. Ослабьте фиксатор горизонтального хода и поверните алидаду на 180
0
.
Настройка:
a. Открутите крышку, прекрывающую винты фиксации перекрестия. Под ней
будет 4 винта.
b. Выкрутите все винты. Выставьте перекрестие на цель А и затяните винты.
c. Проведите проверку вертикального прямого перекрестия, и при необходи-
мости повторите настройку.
