CONDTROL iTeo2 / iTeo5 / iTeo10

ТЕОДОЛИТЫ ЭЛЕКТРОННЫЕ

CONDTROL iTeo2 / iTeo5 / iTeo10

ТЕОДОЛИТЫ ЭЛЕКТРОННЫЕ

руководство по эксплуатации руководство по эксплуатации

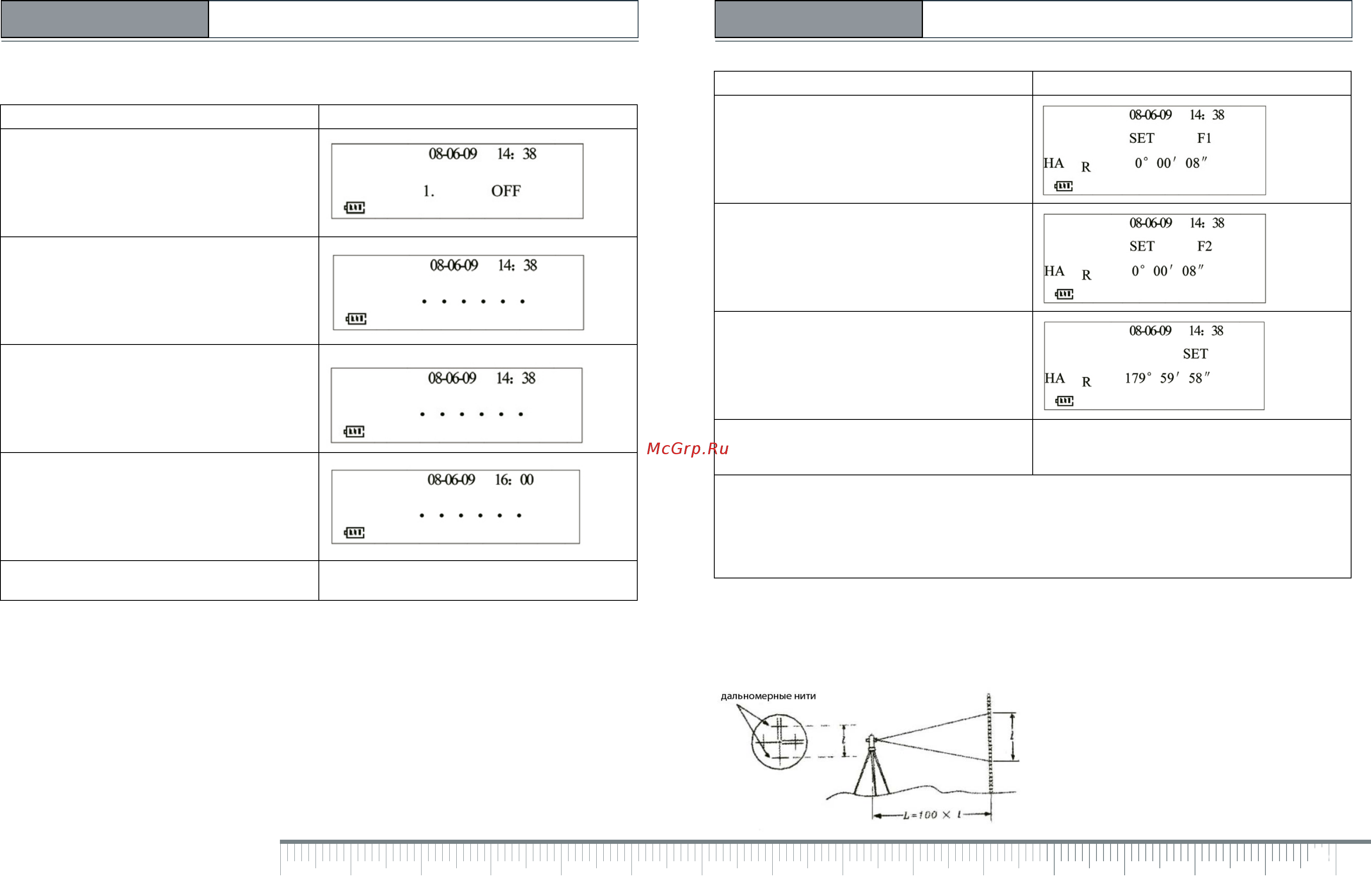

2. Установка времени

Действие Дисплей

Нажмите [SFT] , затем [L/R], чтобы войти в режим

установок

Нажмите [HOLD], выберите установку времени (мес.,

число, год, час, мин., сек.)

Нажмите [L/R] или [V%], прибавьте или уменьшите

значение

Установите текущее время

Нажмите [SFT], чтобы сохранить значения и

вернуться в режим углового измерения

Учет ошибки вертикального угла

Установите ошибку при правом и левом положении круга. Используйте эту ошибку при настройке оси зрительной

трубы. Вы можете установить ошибку в правом положении круга и избежать дальнейшей ошибки при измерении.

Действие Дисплей

Нажмите [R/L] и дважды кнопку включения питания.

На дисплее отобразится “SETUP” и “SET 0”. Поверните

зрительую трубу. На первой строке отобразится “SET

F1”. Строчка будет мигать.

Выровняйте инструмент и установите левое положе-

ние круга. Наведитесь на цель в положении бесконеч-

ности. Нажмите [OSET], первая строчка будет мигать и

на ней отобразится “ SET F2”

Установите правое положение круга. Наведитесь на

ту же цель. Нажмите [OSET], первая строчка будет

мигать и на ней отобразится “SET”.

Нажмите [OSET], инструмент представит новую

ошибку вертикального угла и вы вернетесь в режим

углового измерения.

Если вы хотите выйти из режима, нажмите SFT.

- У теодолита нет функции установки ошибки зрительной трубы и ошибки компенсатора 0.

- После настройки необходимо проверить прибор. Наведитесь на одну и ту же цель при правом и левом поло-

жении круга, сумма значений вертикального угла составит 360°±”20”. Значения вертикального угла должны

различаться не более чем в 20”. Если на дисплее отобразится E03, повторите настройку или обратитесь к

пункту “Коллимация прибора”.

Другие функции

1. Измерение расстояния

Установите прибор на необходимую точку. Глядя в телескоп, определите расстояние от центра прибора до рейки:

это расстояние между верхней и нижней дальномерными нитями, умноженное на 100.

a. Зафиксируйте рейку на нужной точке

b. Выравняйте прибор. Глядя в телескоп, замерьте длину

между нитями на рейке.

c. Расстояние от центра крепления нивелира до рейки

рассчитывается по формуле:

L=100 * l (l-длина отрезка на рейке)
