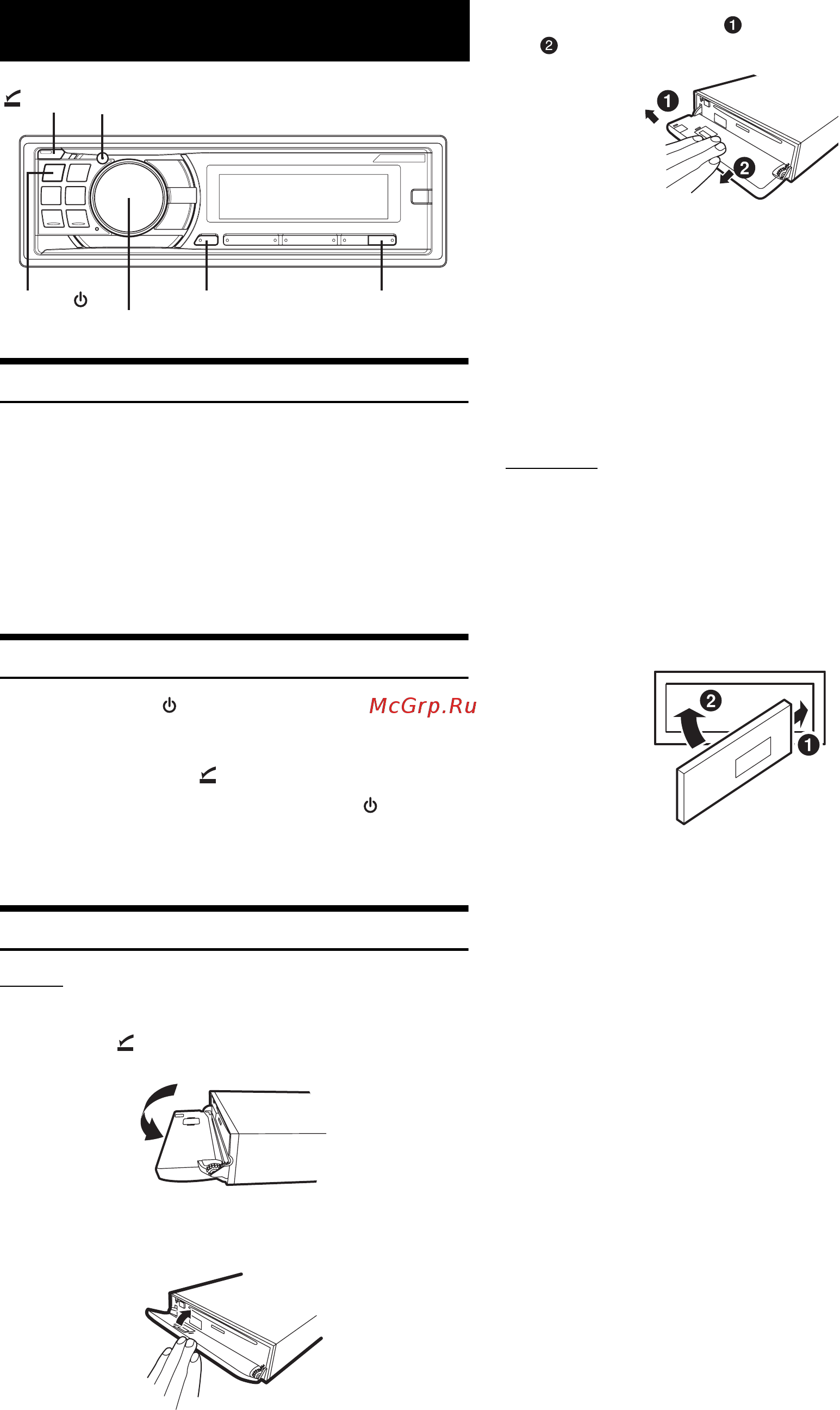

Alpine CDA-105Ri [8/45] Приступая к работе
![Alpine CDA-105Ri [8/45] Приступая к работе](/views2/1205289/page8/bg8.png)
6-RU
Список компонентов
• Главный блок....................................................................1
• Кабель питания................................................................1
• USB-кабель .......................................................................1
• Интерфейсный кабель для устройства iPod..............1
• Монтажная корзина.........................................................1
• Чехол для переноски ......................................................1
• Резиновый колпачок ......................................................1
• Болт с шестигранной головкой ....................................1
• Винт (M5 × 8) .....................................................................4
• Руководство пользователя........................ 1 комплект
Включение и выключение питания
Нажмите SOURCE/ , чтобы включить питание
устройства.
• Устройство можно включить, нажав любую другую
кнопку за исключением (OPEN).
Нажмите и удерживайте кнопку SOURCE/ не менее
2 секунд, чтобы выключить устройство.
• При первом включении питания уровень громкости будет
находиться на уровне 12.
Снятие и установка передней панели
Снятие
1
Выключите питание устройства.
2
Нажмите (OPEN), чтобы открыть переднюю
панель.
Чтобы закрыть переднюю панель, нажмите на левую
сторону крышки до ее фиксации, как показано на
рисунке внизу.
3
Чтобы удалить переднюю панель, нажмите на
нее, сдвиньте влево
, а затем потяните на себя
.
• При обычном использовании передняя панель может
нагреться (особенно клеммы разъемов с обратной
стороны передней панели). Это не является
неисправностью.
• Чтобы защитить переднюю панель, положите ее на
комплектный чехол для переноски.
• После отделения панели не прикладывайте к ней
чрезмерную силу, так как это может привести к поломке.
• Не оставляйте переднюю панель открытой надолго или
во время управления автомобилем, это может привести к
аварии или неисправности устройства.
Установка
1
Вставьте правую сторону передней панели в
основной блок. Выровняйте бороздку на
передней панели по отношению к
соответствующим проекциям на основном
блоке.
2
Нажимайте на левую сторону передней панели,
пока она надежно не встанет в основном блоке.
• Перед установкой панели убедитесь в отсутствии грязи
или пыли на клеммах разъемов или посторонних объектов
между панелью и основным блоком.
• Осторожно закрепите переднюю панель, держа ее за
боковые стороны, чтобы избежать случайного нажатия
кнопок.
Приступая к работе
SOURCE/
Вращающийся регулятор
(OPEN)
MUTE
6/DIMMER
F/SETUP
