Luna 3 Silver Space руководство для технического персонала
21 газовые настенные котлы

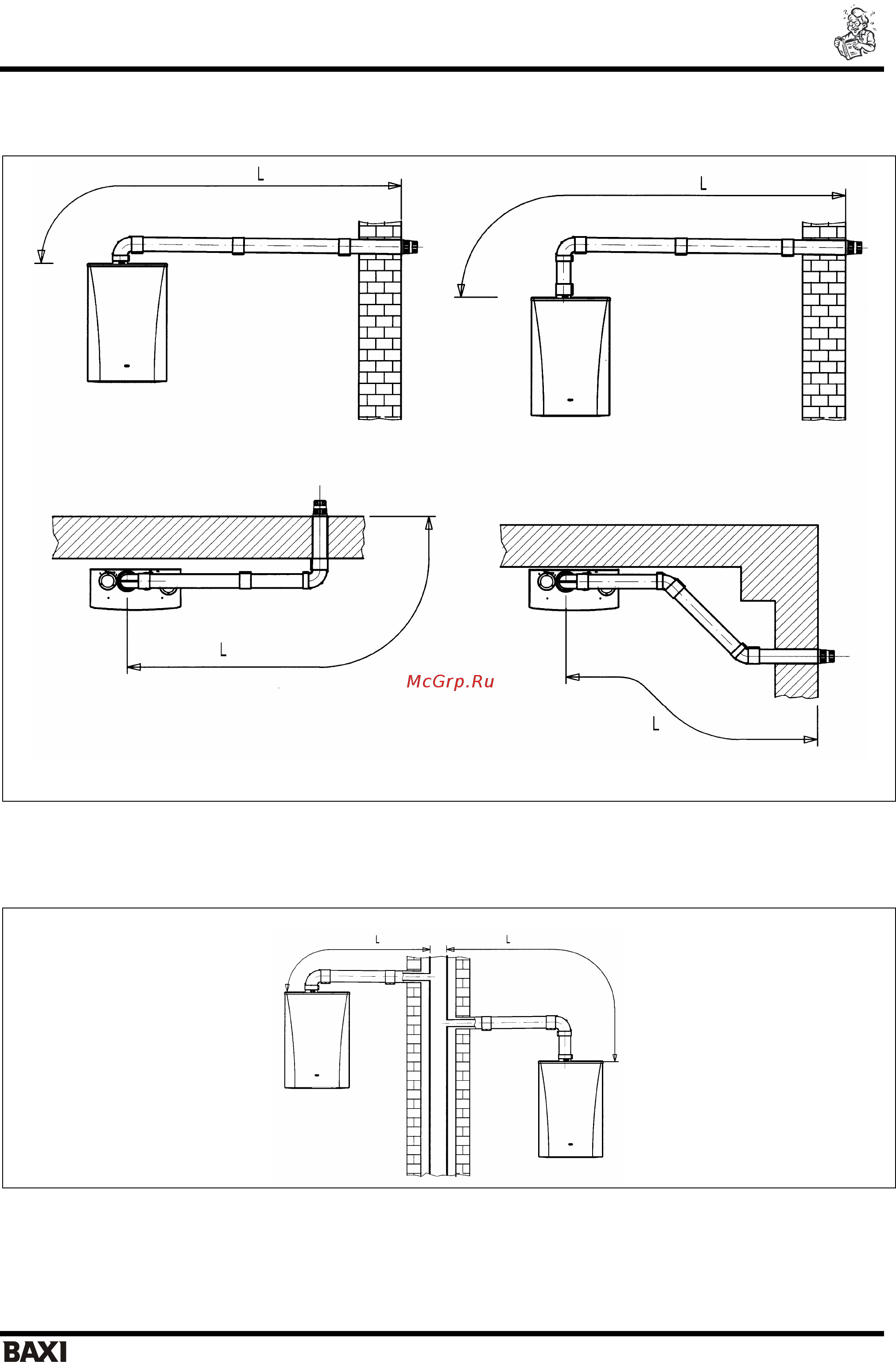

Варианты горизонтальной установки наконечника дымохода
ТИП С12
Варианты установки при присоединении к общему дымоходу (LAS - система)
ТИП С42
Lmax = 5 м LUNA 3 SILVER SPACE 250Fi
Lmax = 4 м LUNA 3 SILVER SPACE 310 Fi
Lmax = 4 м LUNA 3 SILVER SPACE 250Fi
Lmax = 3 м LUNA 3 SILVER SPACE 310 Fi
Lmax = 5 м LUNA 3 SILVER SPACE 250Fi
Lmax = 4 м LUNA 3 SILVER SPACE 310 Fi
Lmax = 4 м LUNA 3 SILVER SPACE 250Fi
Lmax = 3 м LUNA 3 SILVER SPACE 310 Fi
Lmax = 5 м LUNA 3 SILVER SPACE 250Fi
Lmax = 4 м LUNA 3 SILVER SPACE 310 Fi
