28. Электрическое присоединение зонального оборудования.

Электрические контакты зон, не контролируемых выносной панелью управления, должны быть запараллелены и

подсоединены к клеммам 1-2 «ТА» клеммной колодки М1 (см. рис.19). Зона, контролируемая выносной панелью

управления, управляется электрическим клапаном зоны 1, как показано на рис.19.

29. Очистка от известкового налета в системе ГВС

Очистка системы ГВС может быть осуществлена без демонтажа вторичного теплообменника, если заранее был

установлен специальный кран (поставляется отдельно) на выходе горячей санитарной воды.

Для очистки системы ГВС необходимо:

• Перекрыть кран на входе холодной воды в систему ГВС;

• Слить воду из системы ГВС при помощи специального крана;

• Перекрыть

кран выхода горячей санитарной воды;

• Отвинтить две заглушки, расположенные на отсекающих кранах;

• Снять фильтры.

При отсутствии специального крана необходимо демонтировать вторичный теплообменник, как описано в

следующем параграфе, и очистить его отдельно. Рекомендуем очистить от известкового налета также датчик NTC

системы ГВС и место его расположения.

Для очистки вторичного теплообменника

или контура ГВС рекомендуем использовать Cillit FFW-AL и Benckiser HF-

AL.

30. Демонтаж вторичного теплообменника

Пластинчатый теплообменник системы ГВС сделан из нержавеющей стали и легко снимается при помощи отвертки

следующим образом:

- если возможно, слейте воду только из котла через сливной кран;

- перекройте кран на входе холодной воды;

- слейте воду из системы ГВС;

- отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (рис.20).

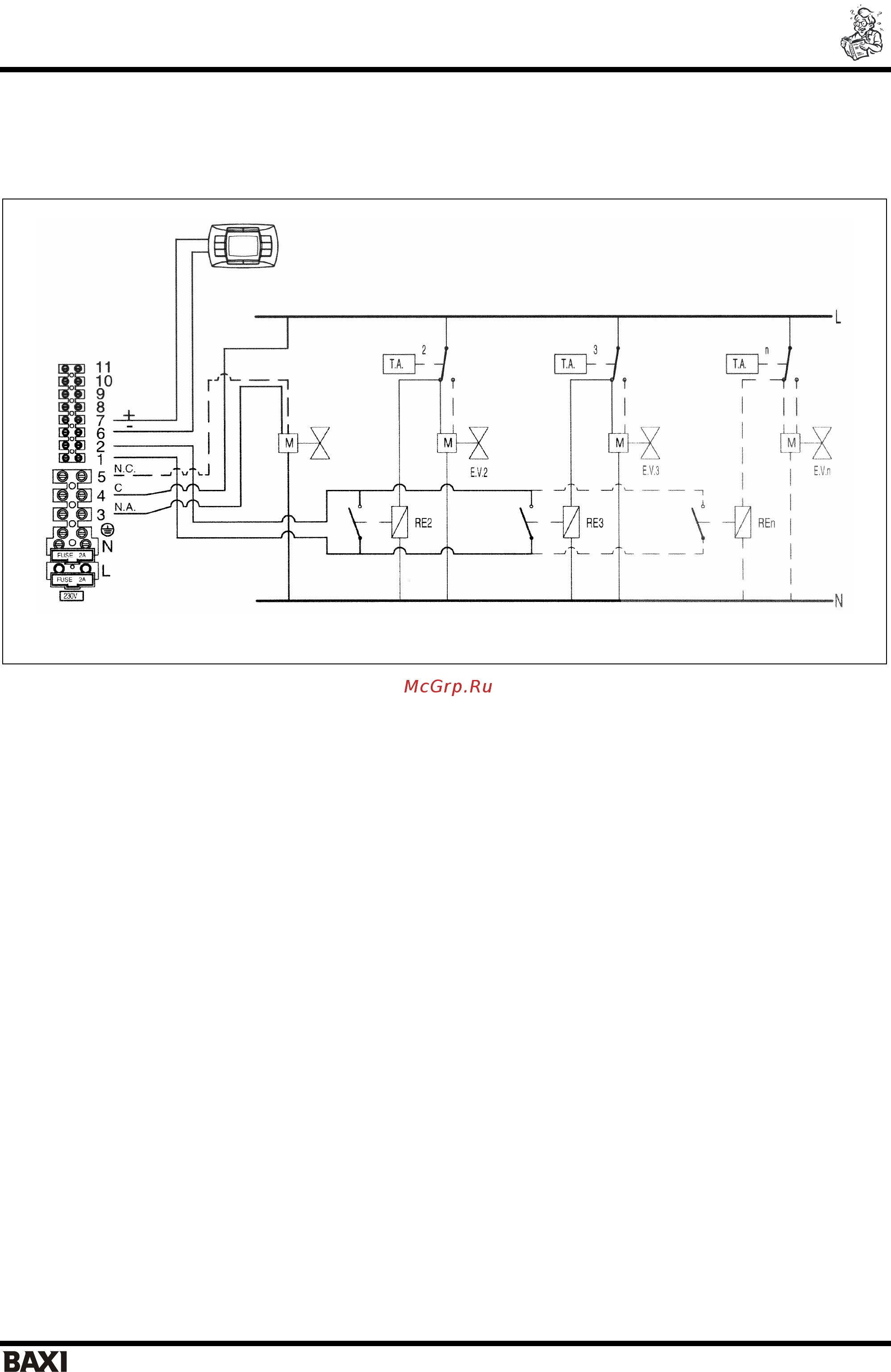

Рис.19

ЗОНА 2,

КОМНАТНЫЙ

ТЕРМОСТАТ

ЗОНА 3,

КОМНАТНЫЙ

ТЕРМОСТАТ

ЗОНА N,

КОМНАТНЫЙ

ТЕРМОСТАТ

электро

клапан

зона 1

ПАНЕЛЬ УПРАВЛЕНИЯ

ЗОНА 1
