Baxi LUNA-3 SILVER SPACE [38/40] Функциональные схемы
![Baxi LUNA-3 SILVER SPACE [38/40] Функциональные схемы](/views2/1207152/page38/bg26.png)
Luna 3 Silver Space руководство для технического персонала
38 газовые настенные котлы

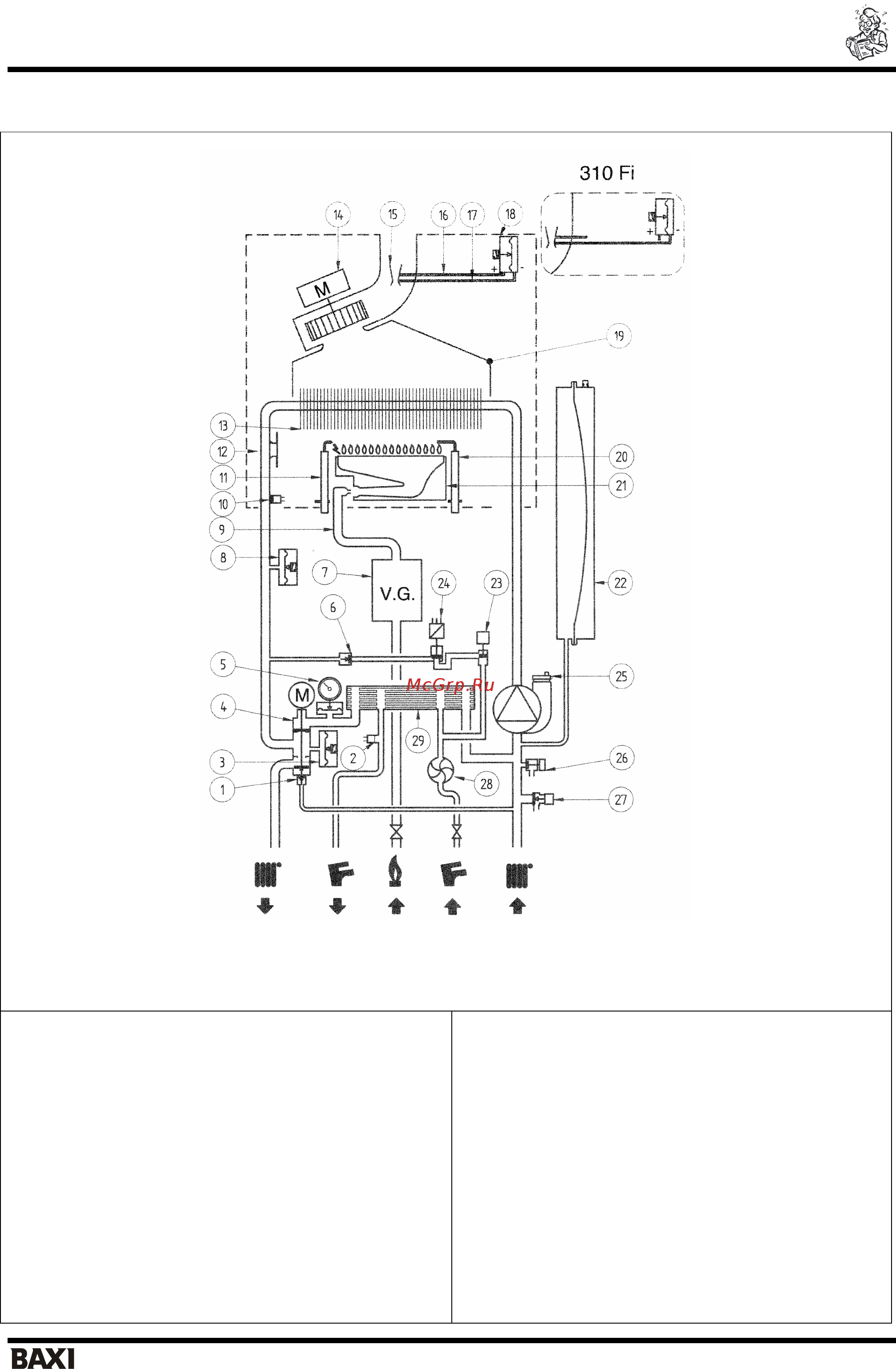

33. Функциональные схемы
Рис.21
Обозначения:
1 - автоматический байпас
2 - датчик температуры (тип NTC) контура ГВС
3 - гидравлический прессостат
4 - трехходовой клапан
5 - манометр
6 - обратный клапан
7 - газовый клапан
8 - прессостат заполнения котла
9 - рампа подачи газа с форсунками
10 - датчик температуры (тип NTC) контура отопления
11 - электрод зажигания
12 - термостат перегрева
13 - первичный теплообменник
14 – вентилятор
15 - смеситель с устройством Вентури
16 - точка положительного давления
(для модели 310 Fi
точка положительного давления должна быть закрыта)
17 - точка отрицательного давления
18 - пневмореле – датчик тяги
19 - дымовой колпак
20 - электрод контроля пламени
21 - горелка
22 - расширительный бак
23 - кран заполнения котла
24 - электрический клапан заполнения котла
25 - насос с автоматическим воздухоотводчиком
26 - кран слива воды из котла
27 - предохранительный клапан
28 - датчик приоритета контура ГВС с фильтром и
ограничителем напора
29 - пластинчатый теплообменник системы
ГВС
камера сгорания
подача в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления
