Luna 3 Silver Space руководство для технического персонала
32 газовые настенные котлы

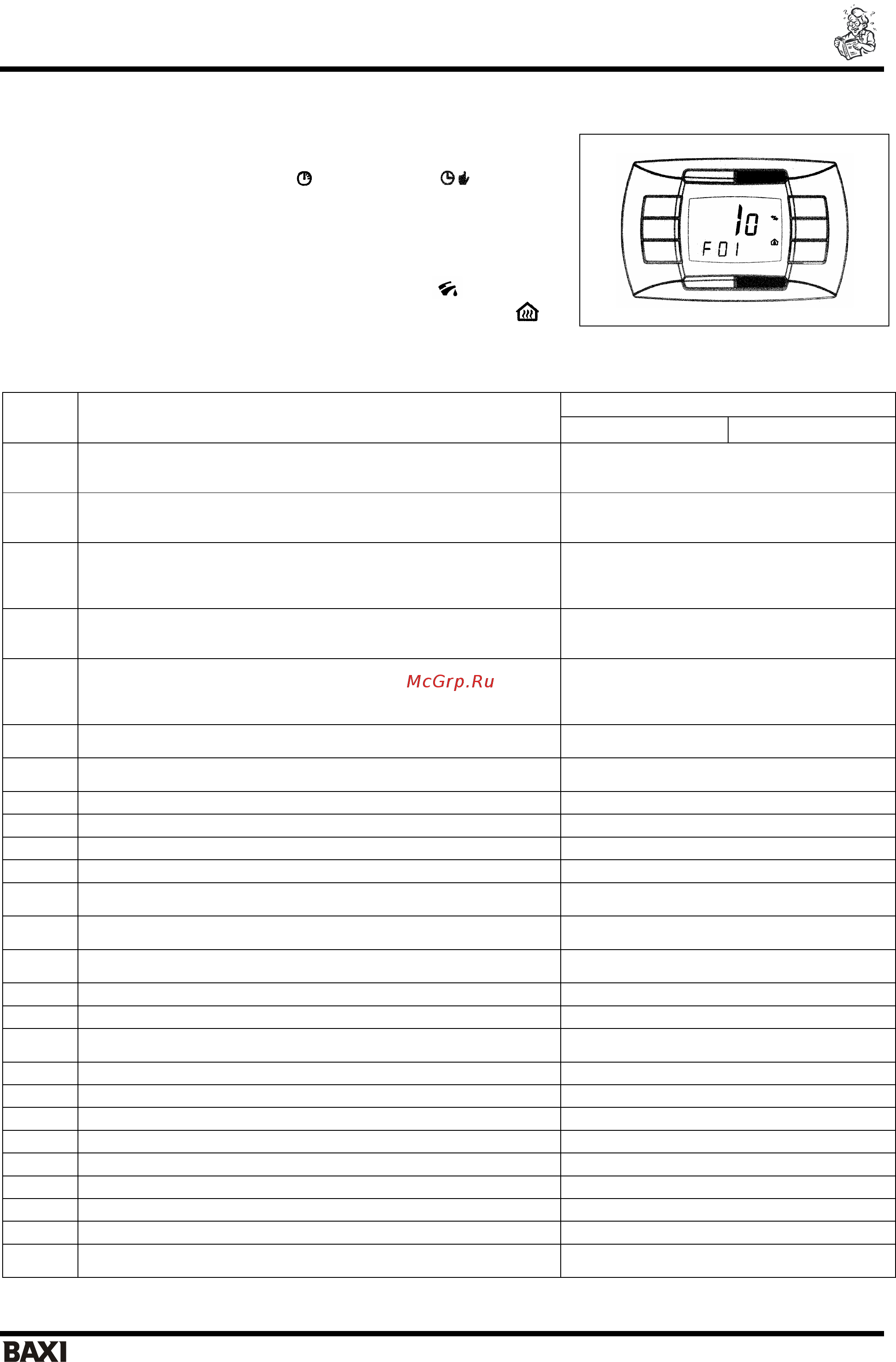

22. Установка параметров.
Для установки параметров котла действовать следующим образом:
• нажимать не менее 3 сек кнопку IP;
• нажать и держать нажатой кнопку
и затем нажать (см. рисунок
сбоку).
Когда функция активна, на дисплее появится надпись «F01» и значение
выбранного параметра.
Изменение параметров:
• для просмотра параметров действовать кнопками +/- ;
• для изменения единичного параметра действовать кнопками +/-
.
Примечание: измененное значение автоматически запоминается через 3сек, не нажимать какие-либо кнопки, пока
на дисплее мигает изменяемый параметр.
Значение, установленное на заводе
Описание параметров
250 Fi 310 Fi
F01
Тип котла:
10 - с закрытой камерой сгорания
20 - с открытой камерой сгорания
10
F02
Тип используемого газа:
00 = природный газ (метан)
01 = сжиженный газ (пропан)
00 или 01
F03
Гидравлическая система:
00 = отопление и ГВС
05 = любой котел с внешним бойлером
08 = только отопление
00
F04
Установка программируемого реле 1
(см. сервисную инструкцию)
(02 = зональное оборудование)
02
F05
Установка программируемого реле 2
(см. сервисную инструкцию)
13: функция “cool” для оборудования с внешними устройствами для
кондиционирования воздуха
03
F06
Конфигурация входного устройства датчика уличной температуры
(см. сервисную инструкцию)
00
F07
Конфигурация входного устройства вспомогательного оборудования
(см. сервисную инструкцию)
02
F08…F12
Информация производителя
00
F13
Максимальная полезная мощность системы отопления (0 - 100%)
100
F14
Максимальная полезная мощность системы ГВС (0 - 100%)
100
F15
Минимальная полезная мощность системы отопления (0 - 100%)
00
F16
Установка максимальной температуры (°С) системы отопления
00 = 85°С - 01 = 45°С
00
F17
Время постциркуляции насоса системы отопления
(01 - 240 мин)
03
F18
Время ожидания горелки между двумя включениями
(01 - 10 мин) – 00=10 секунд
03
F19
Информация производителя
07
F20
Информация производителя
- -
F21
Функция анти-легионелла:
00 - выключено 01 - Включено
00
F22
Информация производителя
00
F23
Максимальная температура горячей санитарной воды
60
F24
Информация производителя
35
F25
Предохранительное устройство - недостаток воды
00
F26…F29
Информация производителя (параметры только для чтения)
- -
F30
Информация производителя
10
F31
Информация производителя
30
F32…F41
Диагностика (см. сервисную инструкцию)
--
Последний
параметр
Функция активации остановки контроллера (см. сервисную
инструкцию)
0
Внимание: не изменяйте значения параметров «информация производителя».
