Luna 3 Silver Space руководство для технического персонала

26 газовые настенные котлы

18. Подключение к электропитанию

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими

нормативами.

С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с

заземлением. Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением

3x0.75 мм

и максимальным диаметром

8мм

Кабель электропитания и все провода, использованные для подсоединения выносной панели управления,

зональных клапанов, необходимо пропустить через специальные отверстия, расположенные в основании корпуса.

18.1 Доступ к клеммной колодке электропитания

• двухполюсным выключателем отключите подачу питания к котлу;

• снимите переднюю и нижнюю панели котла (крепятся на винтах и зажимах);

• для доступа к контактам снимите крышку (рис.12).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный

держатель предохранителя).

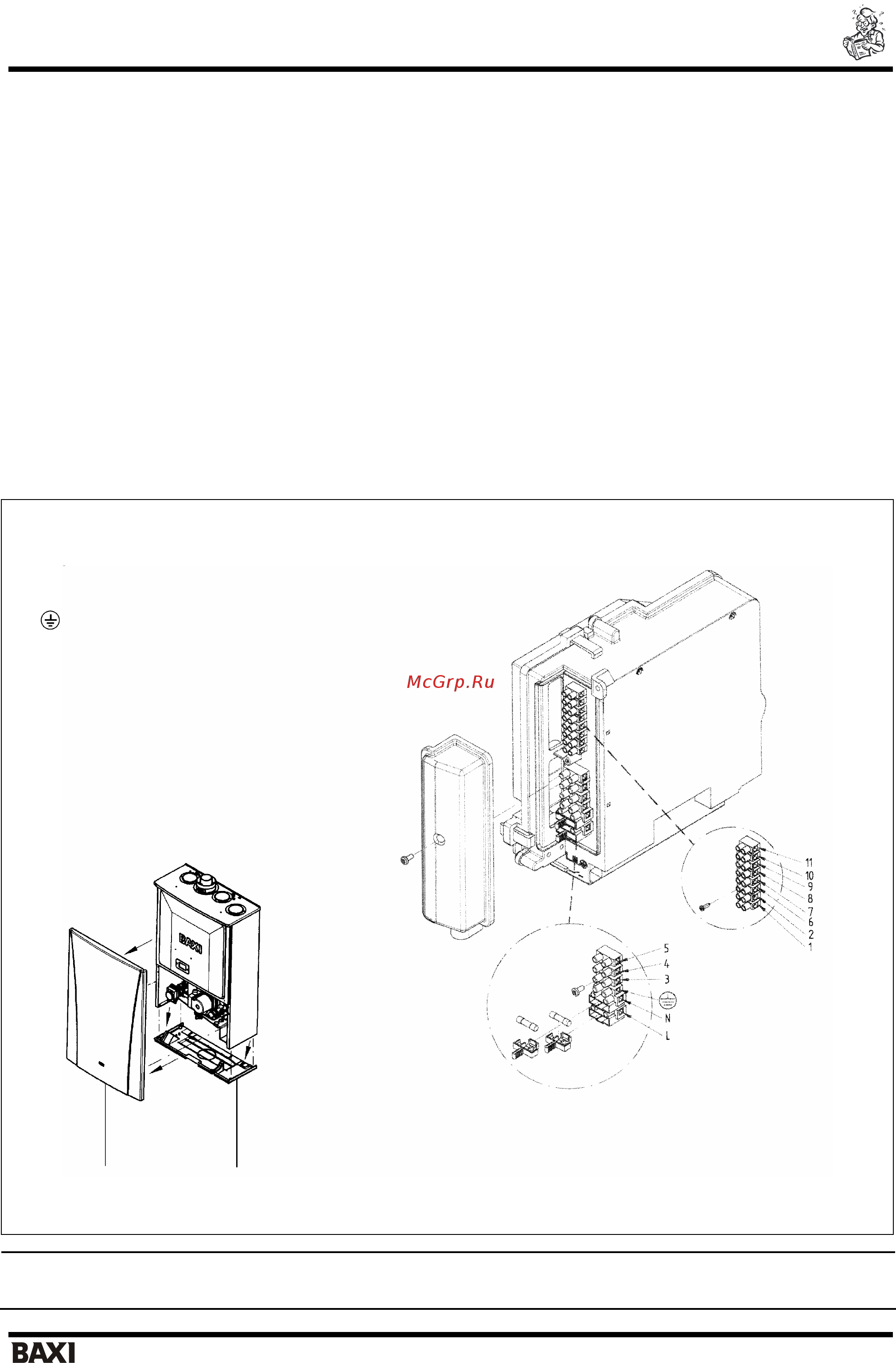

Рис.12

Предупреждение:

Если котел подключен непосредственно к системе теплых полов, необходимо установить защитный

предохранительный термостат.

Обозначение клемм:

(L) = фаза, коричневый провод

(N) = нейтраль, голубой провод

= земля, желто-зеленый

(1) и (2) = клеммы подключения комнатного

термостата для зонального

оборудования (параграф 29)

6-7 = панель управления (параграф 19)

8-9 = датчик уличной температуры

(параграф 27)

3-4-5 = электропитание зональных клапанов

(параграф 28)

передняя панель

нижняя панель
