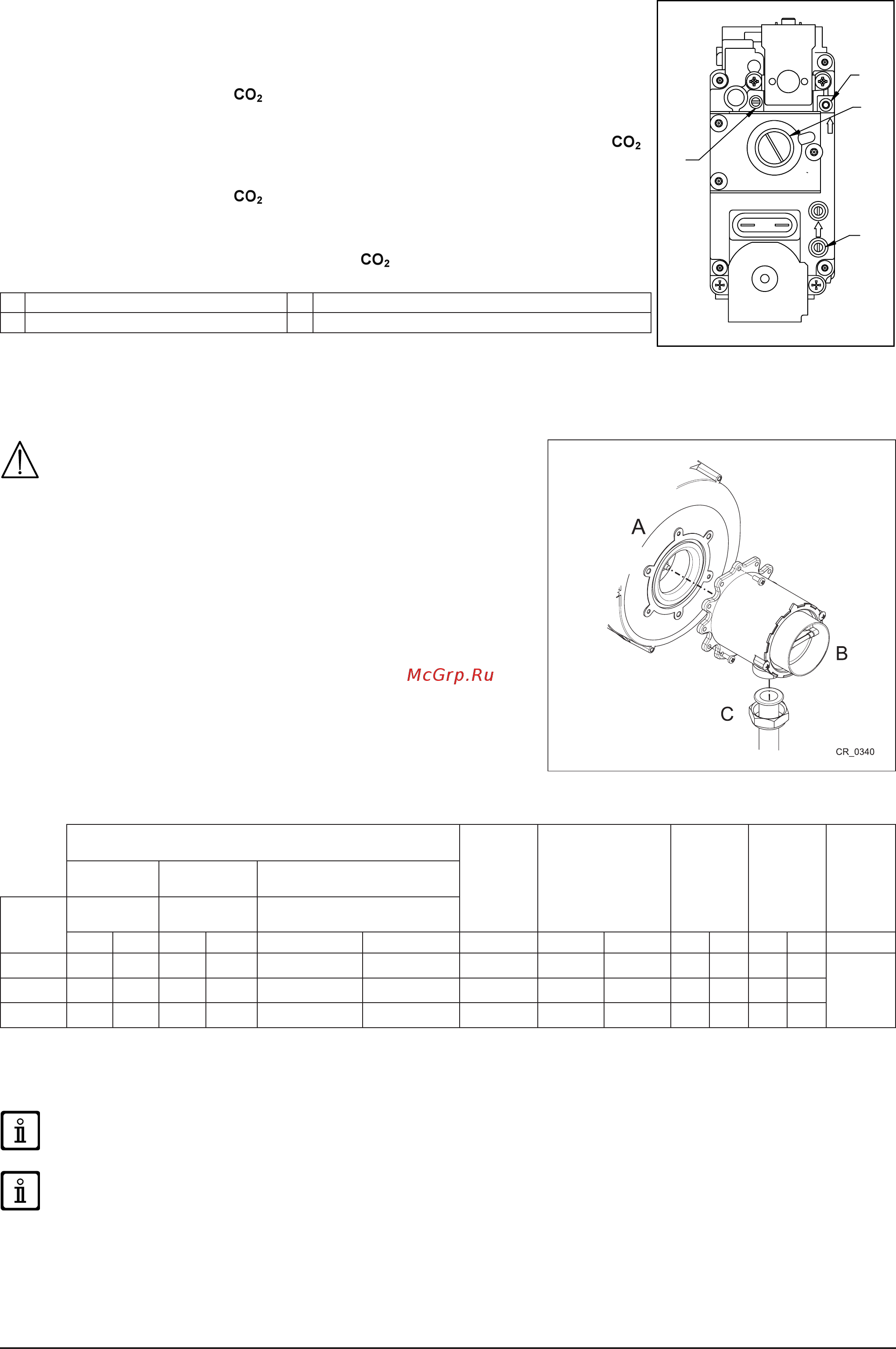

7104647.02 (1-04/12) 16
Р а з д е л У С ТА Н О В Щ И К ( r u )
15. КАЛИБРОВКА ГАЗОВОГО КЛАПАНА
Для проведения калибровки газового клапана, включить функцию калибровки, как
описано главе 12.2. Необходимо выполнить перечисленные далее действия:
1) Настройка МАКСИМАЛЬНОЙ мощности
Проверить, что содержание , измеренное в дымоотводящем патрубке при
работающем на максимальной мощности котле, соответствует значению, указанному в
таблице 2 (допуск +/- 0,5%). В противном случае повернуть регулировочный винт (V) на
газовом клапане. Повернуть винт по часовой стрелке для уменьшения содержания
и против часовой стрелки для его увеличения (допуск +/- 0,2%).
2) Настройка МИНИМАЛЬНОЙ мощности
Проверить, что содержание , измеренное в дымоотводящем патрубке при
работающем на минимальной мощности котле, соответствует значению, указанному
в таблице 2 (допуск +/- 0,5%). В противном случае снять с газового клапана латунную
резьбовую пробку и повернуть регулировочный винт (K). Повернуть винт в направлении
по часовой стрелке для увеличения содержания и против часовой стрелки для его
уменьшения (допуск +/- 0,2%).
В Регулировочный винт расхода газа K Регулировочный винт ОТКЛОНЕНИЯ МИНИМУМА
PI Сигнал давления герметичной камеры Pi Патрубок входного давления
15.1 ЗАМЕНА ГАЗА
В случае замены газа метана на газ пропан (GPL), перед тем как
осуществить регулировку газового клапана, как описано выше,
замените блок вентури (B) как показано на рисунке. Для замены
необходимо отсоединить газопроводную трубку (резьбовую
гайку G1”) и отвинтить три винта фланца. По завершении операции
замены, убедитесь, что не произошло утечки газа. Измените параметры
(скорость вентилятора), как показано в таблице 2 по методике, описанной
в главе 14.
ТАБЛИЦА 2
ПАРАМЕТРЫ - кол-во оборотов/мин (об./мин)
ВЕНТУРИ
Ø (мм)
ГАЗОВЫЕ
ФОРСУНКИ
Ø (мм)
CO
2
мин
(%)
CO
2
макс
(%)
CO макс
(ppm)
P46 (a) P28 - P47 (a) P45 (a)
Модель
котла
мин.
мощность
Макс.
мощность
Мощность включения
G20 G31 G20 G31 G20 G31 G20-G31 G20 G31 G20 G31 G20 G31 G20/G31
1.90 1250 1250 6500 6050 2400 2400 34 5,6(n°2) 4,5(n°2) *8,5 *9,6 *9,0 *10
< 2501.99 1300 1300 6300 6100 2500 3000 38 6,4(n°2) 5,0(n°2) *9,0 *9,5 *9,2 *10
1.110 1300 1300 6900 6700 2500 3000 38 6,4(n°2) 5,0(n°2) *9,0 *9,5 *9,2 *10
* значение CO
2
2 с закрытой передней панелью. Без передней крышки ( с открытой камерой котла), считываемая величина ниже 0,2%.
(a) величина, считываемая на дисплее передней панели котла умножается x 10 (например, 160 соответствует 1600 оборотам/мин.)
Для облегчения регулировки газового клапана можно установить “функция регулировки” непосредственно на
панели управления котла, как описано в разделе 12.2.
При каскадном подключении дымоходов измените параметр P46(a) увеличив обороты вентилятора на 200
единиц (см. таблицу 1В раздела 10.3)
