9
Р а з д е л У С ТА Н О В Щ И К ( r u )
7104647.02 (1-04/12)

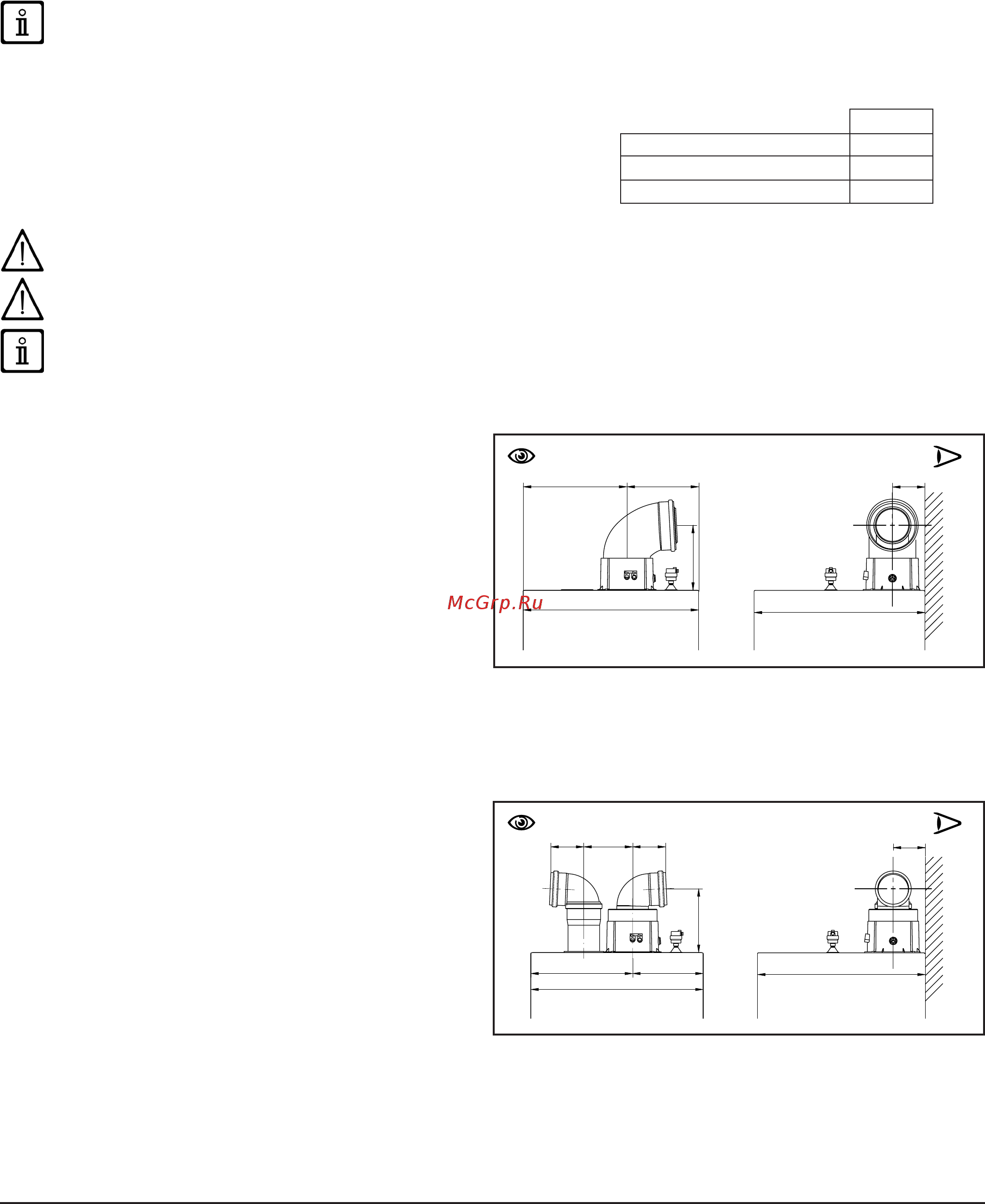

10. МОНТАЖ ДЫМОХОДА
Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам, описанным ниже. Изначально
котел предназначен для подключения к вертикальному или горизонтальному коаксиальному дымоходу. Котел можно
также подключить к раздельному дымоходу при помощи разделительного комплекта.
ПРЕДУПРЕЖДЕНИЯ
C13, C33 Наконечники дымоходов для сдвоенных трубопроводов должны быть размещены в пределах квадрата стороной
в 50 см. Подробные инструкции представлены вместе с отдельными аксессуарами.
C53 Наконечники дымоходов и воздуховодов не должны быть размещены на противоположных стенах здания.
C63 Максимальное потеря давления ΔP в трубопроводах не должно превышать значений, указанных в таблице 1A.
Трубопроводы должны сертифицироваться для конкретного использования и для температуры свыше 100°C. Наконечник
дымохода должен сертифицироваться по стандарту EN 1856-1.
C43, C83 Используемая дымовая труба или дымоход должны подходить для работы.
Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.
ТАБЛИЦА 1A
При установке воздуховода и дымохода, произведенных не компанией
БАКСИ СпA, необходимо, чтобы они были сертифицированы для данного
вида использования и имели максимальное падение давления, на основании
значений, приведенных в таблице рядом.
∆P (Pa)
1.90 MP 200
1.99 MP 200
1.110 MP 200
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене.
Минимальный наклон трубы к котлу должен составлять 1 см на метр длины.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В
ПРИЛОЖЕНИИ “SECTION” D.
10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить сгоревшие газы
наружу и забирать воздух для горения снаружи здания,
а также присоединяться к общему дымоходу типа
LAS. 90° коаксиальный отвод позволяет присоединять
котел к дымоходу в любом направлении, поскольку он
может поворачиваться на 360°. Кроме того, он может
использоваться в качестве дополнительного патрубка, в
сочетании с коаксиальной трубой или с 45° отводом.
Если выход дымохода расположен снаружи, воздуховод
должен выступать из стены не менее чем на 18 мм с
тем, чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
• 90° отвод сокращает возможную полную длину трубы на 1 метр.
• 45° отвод сокращает возможную полную длину трубы на 0,5 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить продукты сгорания
как наружу за пределы здания, так и в коллективный
дымоход. Приток воздуха для горения может
осуществляться со стороны, отличной от той, куда выходит
дымоход. Разделительный комплект, поставляемый как
аксессуар, состоит из дымоходного переходника Ø 110
мм (B) и переходника для воздуховода Ø 110 мм (A).
Для крепления переходника воздуховода используются
прокладка и крепёжные винты от предварительно снятой
крышки.
90° отвод позволяет присоединять котел к дымоходу-
воздуховоду в любом направлении, адаптируясь
к различным требованиям. Кроме того, он может
использоваться в качестве дополнительного в сочетании с трубой или с 45° отводом.
• 90° отвод сокращает возможную полную длину трубы на 0,5 метра.
• 45° отвод сокращает возможную полную длину трубы на 0,25 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
