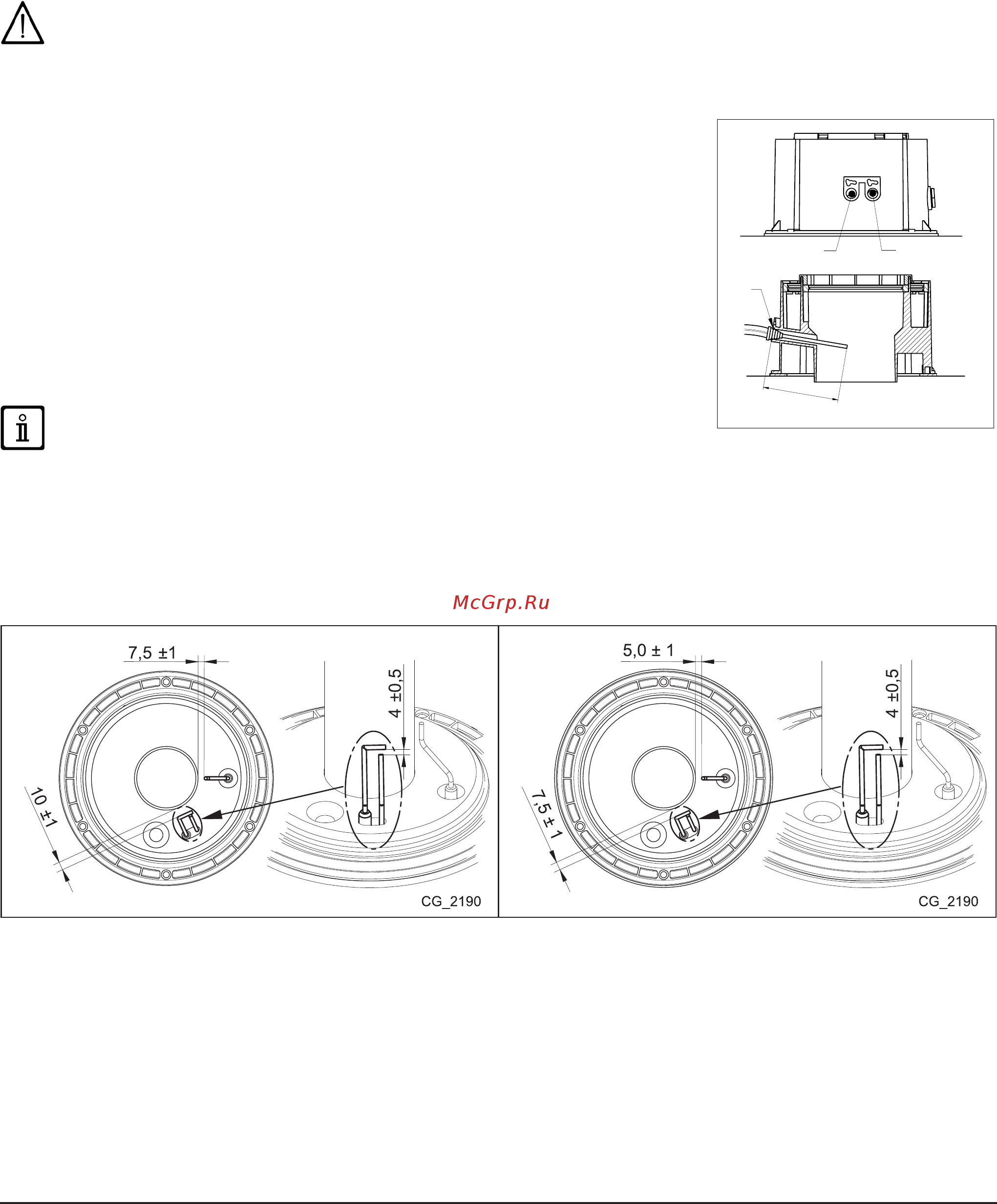

7104647.02 (1-04/12) 18
Р а з д е л У С ТА Н О В Щ И К ( r u )
18. ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ
Для правильной и надежной работы котла необходимо ежегодно проверять:
• Внешний вид и непроницаемость прокладок газового контура и камеры сгорания;
• Состояние и правильное положение электрода зажигания и электрода-датчика пламени;
• Состояние горелки и ее крепление к алюминиевому фланцу;
• Отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос;
• Правильную настройку газового клапана;
• Давление в системе отопления;
• Проверьте давление в расширительном баке (установка);
• Правильную работу вентилятора;
• Отсутствие загрязнений внутри дымохода и воздуховода;
• Проверьте, нет ли грязи в сифоне.
Перед выполнением любых операций отключить электропитание котла. По завершению технического осмотра
установить параметры работы котла в начальные позиции.
18.1 ПАРАМЕТРЫ ГОРЕНИЯ ГАЗА
Для контроля эффективности горения и качества отходящих газов котлы имеют
две точки замера. Одна из них находится в дымоходном канале (A) и позволяет
контролировать соответствие отходящих газов гигиеническим нормам и
эффективность горения. Вторая точка замера находится на трубе забора воздуха
(B) и позволяет определить наличие продуктов сгорания в забираемом воздухе
при использовании коаксиальной системы труб. В точке замера в дымовом канале
определяют следующие параметры:
• температуру продуктов сгорания;
• содержание кислорода O2 или, наоборот, двуокиси углерода CO2
;
• содержание окиси углерода CO.
Температуру сгораемого воздуха можно измерить на розетке, имеющейся на контуре
воздуховода (B), вставив измерительный датчик примерно на 9 см (C).
Для включения функции “ ТРУБОЧИСТ” см. главу 12.3.
18.2 РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
1.99 - 1.1101.90
