Ru-26
MS-7640 Системная плата

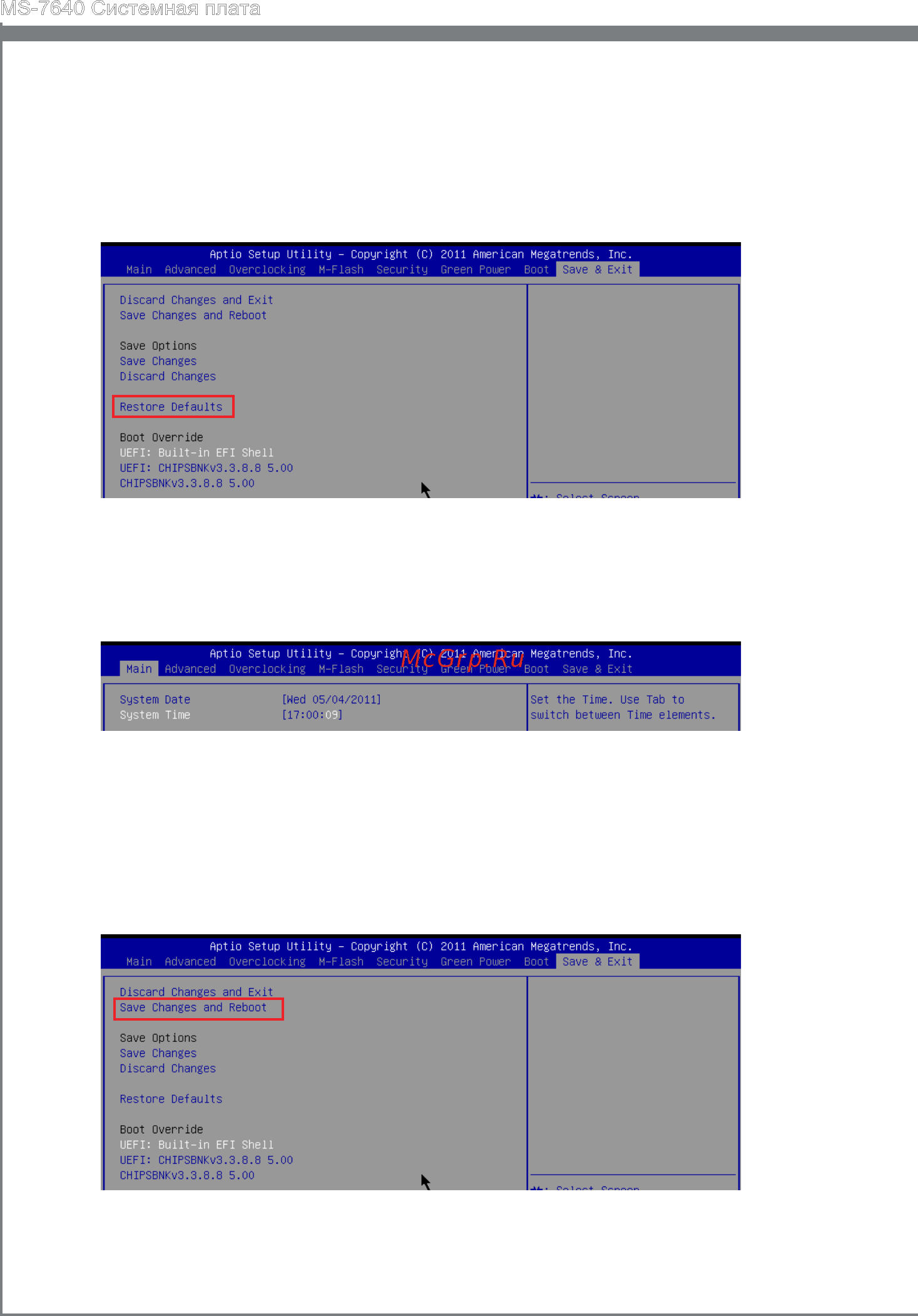

Находясь в режиме настройки BIOS, рекомендуется выполнить следующие
действия.
Load Optmzed Defaults : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [Re
-
store Defaults] из меню [Save & Ext], нажмите <Enter>. И на экране появляется
сообщение, выберите [Yes] и нажмите <Enter>, чтобы загрузить настройки по
умолчанию для оптимальной производительности системы.
1.
Setup Date/ Tme : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [System
Date]/ [System Tme] из меню [Man Menu], нажмите <Enter>. Затем установите
дату и время в соответствующих полях.
2.
Save & Ext Setup : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [Save
Changes & Reboot] из меню [Save & Ext], нажмите <Enter>. И на экране
появляется сообщение, выберите [Yes] и нажмите <Enter>, чтобы сохранить
конфигурацию и выйти из BIOS Setup.
