MSI 990XA-GD55 [14/138] Qu ck components gu de
![MSI 990XA-GD55 [14/138] Qu ck components gu de](/views2/1208832/page14/bge.png)
En-4
MS-7640 Manboard
JPWR2, En-11

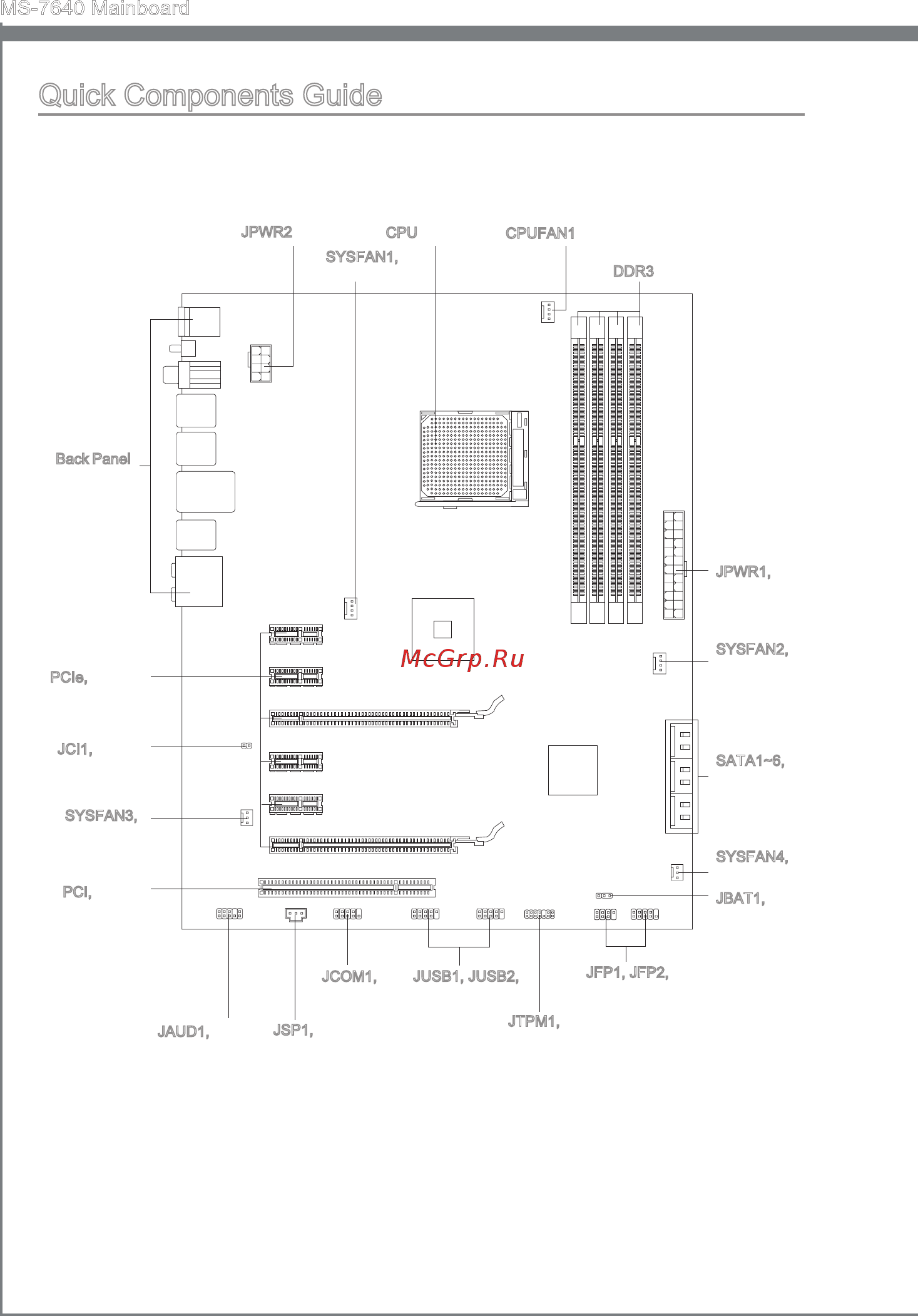

Quck Components Gude
Back Panel,
En-12
CPU, En-6
CPUFAN1, En-15
DDR3, En-9
JPWR1, En-11
SYSFAN2,
En-15
SATA1~6,
En-14
SYSFAN4,
En-15
JBAT1, En-19
JFP1, JFP2, En-16
JTPM1, En-18
JUSB1, JUSB2,
En-17
JCOM1,
En-17
JSP1, En-16
JAUD1, En-15
PCI, En-20
PCIe, En-20
SYSFAN3,
En-15
JCI1, En-14
SYSFAN1,
En-15
