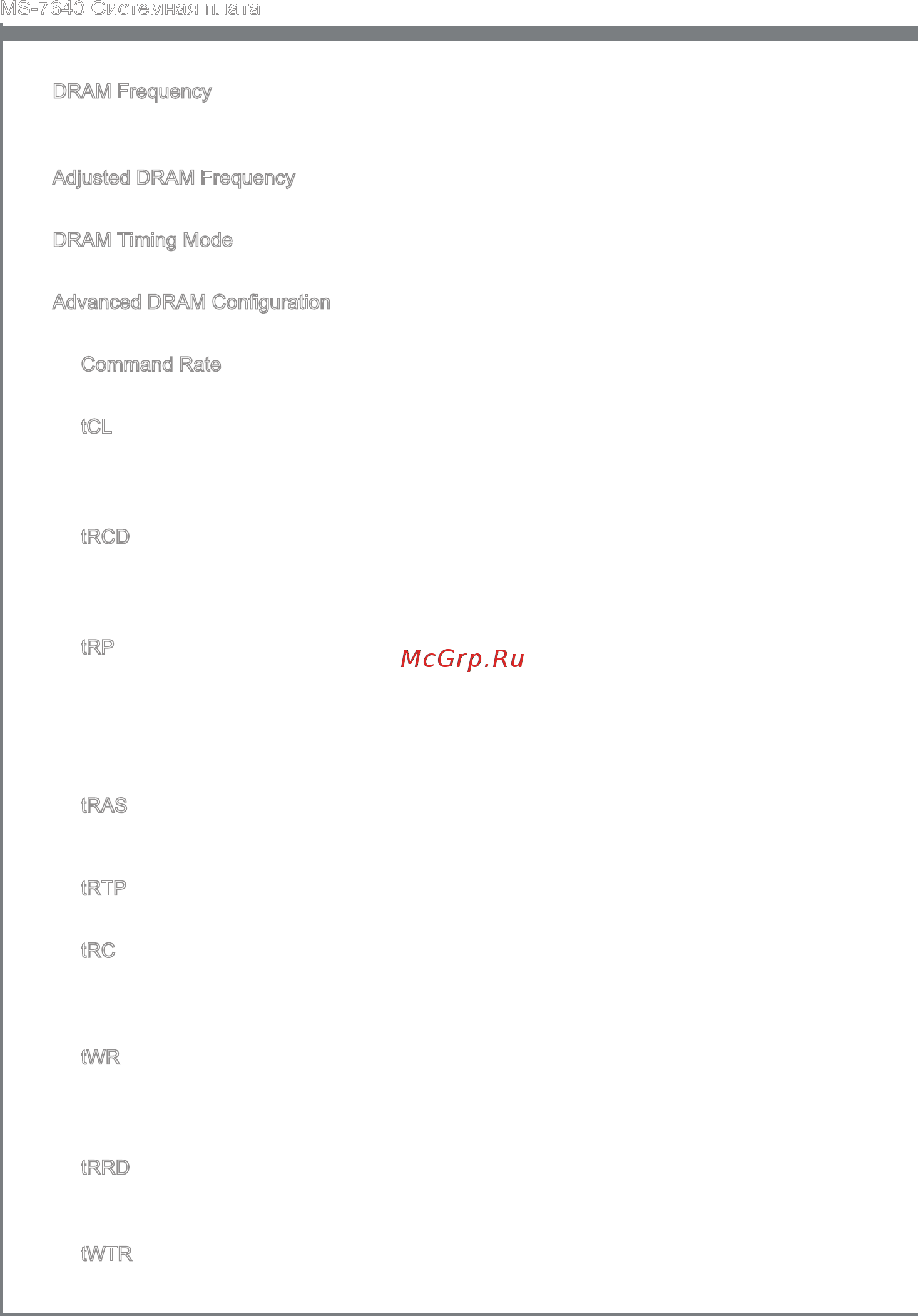

Ru-28
MS-7640 Системная плата
DRAM Frequency
Этот пункт используется для регулировки частоты DRAM. При установке в [Auto],
система будет определять частоту DRAM автоматически.
Adjusted DRAM Frequency
Этот пункт показывает текущую частоту памяти. Только для чтения.
DRAM Tmng Mode
Этот пункт позволяет автоматически определять все временные параметры DRAM.
Advanced DRAM Conguraton
Нажмите <Enter> для входа в подменю.
Command Rate
Эта настройка контролирует DRAM command rate.
tCL
Этот пункт контролирует время задержки CAS, которое определяет период
(в тактах генератора) между получением памятью SDRAM команды чтения и
началом ее выполнения.
tRCD
При обновлении DRAM, строки и столбцы адресуются раздельно. Этот пункт
позволяет вам определить время перехода от RAS (row address strobe) к CAS
(column address strobe). Чем меньше тактов, тем быстрее работа DRAM.
tRP
Этот пункт контролирует количество тактов, предоставляемых для предзаряда
Row Address Strobe (RAS). Если выделяется недостаточное время для того,
чтобы RAS набрал необходимый заряд, регенерация DRAM может оказаться
неполной и привести к потере данных. Этот пункт применим, только когда в
системе установлена синхронизированная память DRAM.
tRAS
Эта установка определяет время, которое RAS затрачивает на чтение и запись
в ячейку памяти.
tRTP
Временный интервал между командами чтения и предзаряда.
tRC
Длительность цикла для строк определяет минимальное количество тактов,
которое тратится на полный цикл строки памяти, от активации строки до
предзаряда активной строки.
tWR
Минимальная временная задержка для выполнения операции записи перед
командой предзаряда. Позволяет усилителям считывания записать данные в
ячейки памяти.
tRRD
Определяет задержку перехода от активного-к-активному состоянию для
разных банков.
tWTR
Минимальная временная задержка между выполнением команды записи и
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
