Ru-9
Русский

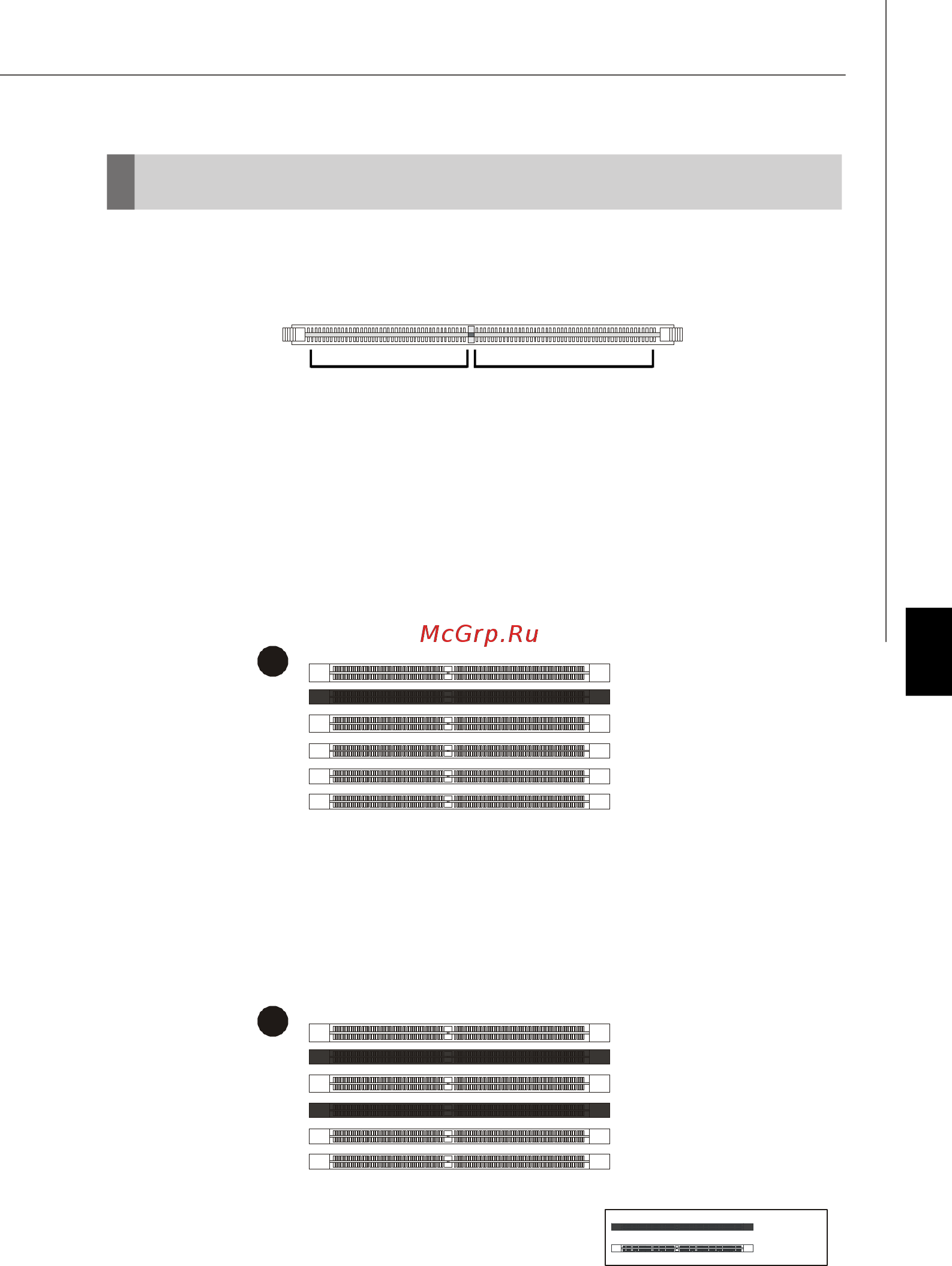

Память
72x2=144 конт
DDR3
240-конт, 1.5V
Два канала: Канал A в Голубым цветом; канал B в Розовым
Эти слоты DIMM используются для установки модулей памяти.
За дополнительной информацией о совместимых компонентах посетите сайт
http://global.msi.com.tw/index.php?func=testreport
Правила установки модулей памяти
Ниже приведены правила заполнения слотов памяти.
Empty
Installed
48x2=96 конт
Один-канальный режим
Если у вас только один модуль памяти, вначале установите его в DIMM_A0
(как показан рис. 1 ниже).
1
DIMM_A1
DIMM_A0
DIMM_B1
DIMM_B0
DIMM_C1
DIMM_C0
2
DIMM_A1
DIMM_A0
DIMM_B1
DIMM_B0
DIMM_C1
DIMM_C0
Двухканальный режим
В двухканальном режиме модули памяти могут передавать и принимать
данные по 2 шинам одновременно. При использовании двухканального режима
производительность системы повышается. Если у вас два модули памяти,
установите их в DIMM_A0 & DIMM_B0 (как показан рис. 2 ниже).
