Ru-28
MS-7522 Системная плата
Переключатели

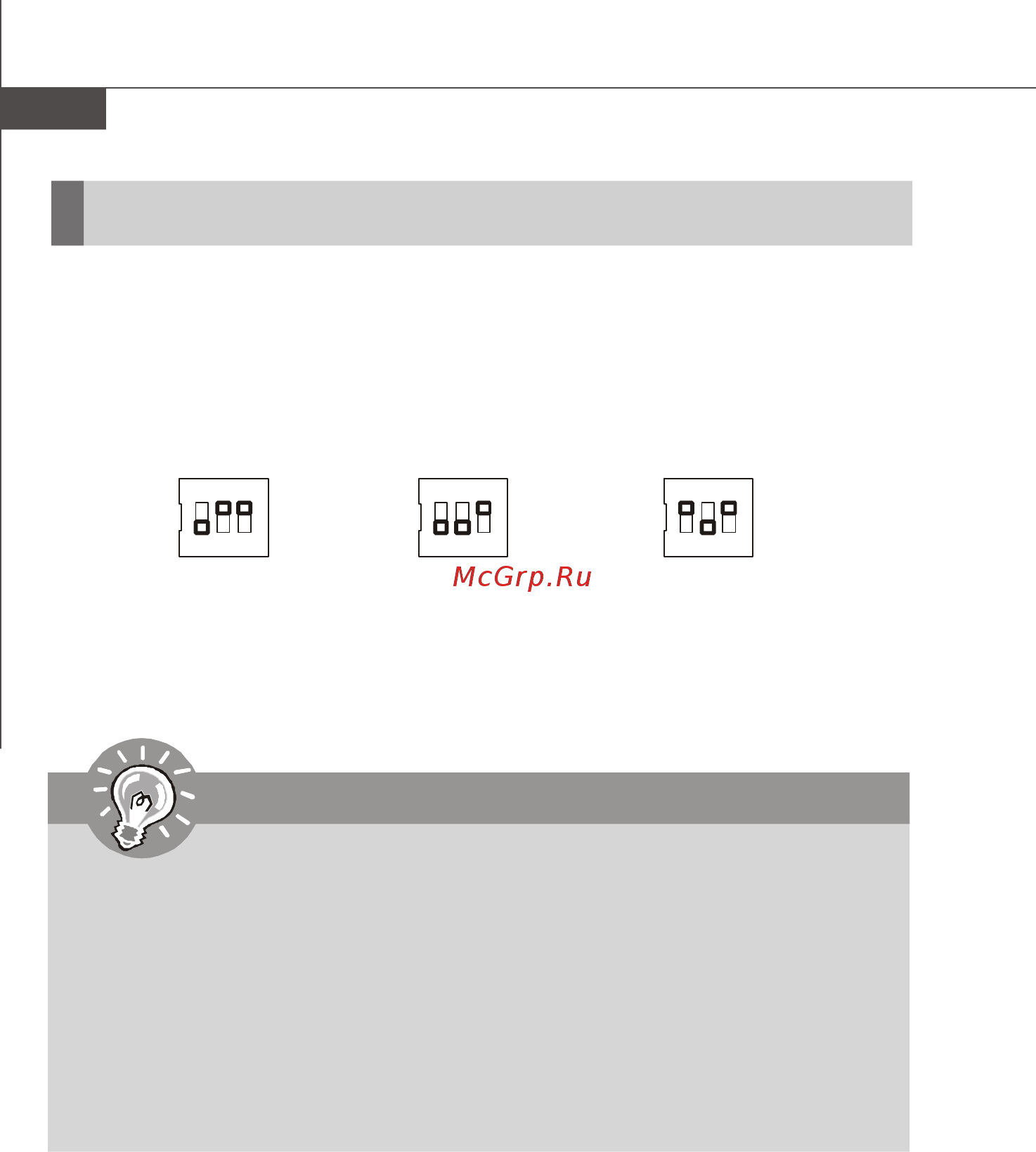

Переключатели аппаратного разгона тактовой частоты:
CPU_CLK1
Э ти переключатели позволяют увеличивать тактовую частоту системы
перестановкой переключателей, таким образом повышая частоту процессора.
Следуйте данным указаниям для установки тактовой частоты.
Внимание
1. Перед установкой переключателей убедитесь в том, что питание
системы отключено.
2. Если разгон вызывает нестабильность системы или проблемы при
загрузке, то восстановите переключатели в положение по
умолчанию.
3. Плата также предоставляет возможность разгона через BIOS.
Разгон через BIOS тоже может вызвать аварийную остановку
системы при загрузке, тогда перезагрузите систему 3 раза, чтобы
восстановить установки BIOS по умолчанию. За более подробной
информацией обращайтесь к описанию BIOS.
133 MHz (по
умолчанию)
166 MHz 200 MHz
ON
123
ON
123
ON
123
